首页  >  产品百科  >  IB0505XT-1WR3

IB0505XT-1WR3

产品分类: DC-DC稳压器
产品描述: 1 5V 5V 5.25V 4.75V 贴片安装 15.2mm*8.5mm*7.3mm
供应商型号: SG-IB0505XT-1WR3
供应商: 期货订购
标准整包数: 1

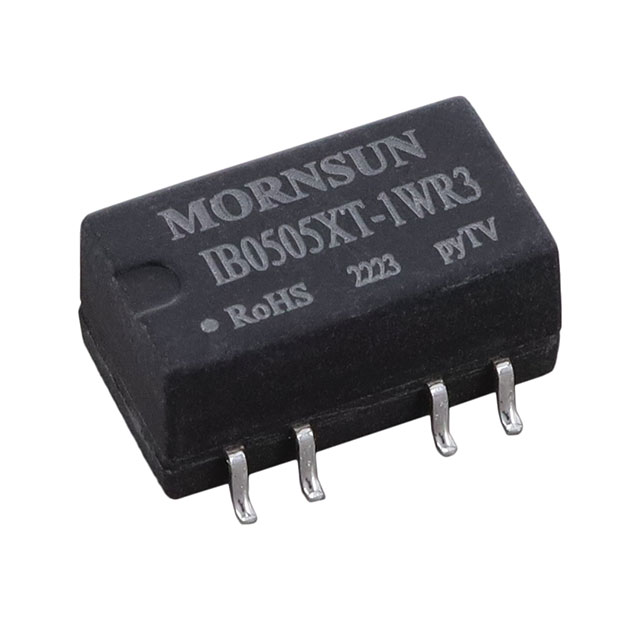

MORNSUN/广州金升阳科技 DC-DC稳压器 IB0505XT-1WR3

IB0505XT-1WR3概述

    IB05XT-1WR3 系列 DC/DC 模块电源技术手册

    产品简介


    IB05XT-1WR3 系列 DC/DC 模块电源是广州金升阳科技有限公司推出的一款高效稳定的电源转换模块,专为需要与输入电源隔离的电压应用场合设计。其核心应用包括前级干扰隔离、地干扰消除、纯数字电路、电压隔离转换、低频模拟电路和继电器驱动电路等场合。

    技术参数


    以下是 IB05XT-1WR3 系列的技术规格和性能参数:
    | 参数 | 值 |

    | 输入电压 | 5V(4.75-5.25V) |
    | 输出电压 | 3.3V / 5V / 9V / 12V / 15V |
    | 输出电流 | 250mA / 200mA / 111mA / 84mA / 67mA |
    | 满载效率 | 62% / 65% / 66% / 67% / 67% |
    | 满载效率范围 | 66% - 71% |
    | 最大容性负载 | 2400µF / 2400µF / 1000µF / 560µF / 560µF |
    | 纹波与噪声 | 30mVp-p(20MHz 带宽) |
    | 线性调节率 | ±0.25% |
    | 负载调节率 | ±3% (3.3V 输出), ±2% (其他输出) |
    | 短路保护 | 持续,自恢复 |

    产品特点和优势


    - 可持续短路保护:提供安全可靠的电路保护。
    - 空载输入电流低:空载情况下输入电流仅为 5mA,显著降低功耗。
    - 宽工作温度范围:-40℃ 到 +85℃,适应多种环境。
    - 高隔离电压:1500VDC 的隔离电压,满足各种应用需求。
    - 国际标准引脚方式:便于安装和维护。
    - SMD 封装:适合表面贴装工艺,简化生产流程。
    - 符合 EN62368 认证标准:保障产品的安全性和可靠性。

    应用案例和使用建议


    IB05XT-1WR3 系列适用于多种应用场景,例如纯数字电路、电压隔离转换、低频模拟电路和继电器驱动电路等。在设计过程中,需要注意以下几点:
    - 在输入和输出端增加电容滤波网络,以减少纹波。但电容不宜过大,以免影响启动过程。
    - 参照提供的推荐电容值表选择合适的电容,以确保系统的稳定运行。
    - 根据推荐电路设计图进行 EMC 设计,确保产品的电磁兼容性。

    兼容性和支持


    - 兼容性:该产品具有国际标准引脚方式,易于与其他电子元器件兼容,同时符合 EN62368 认证标准。
    - 支持和服务:广州金升阳科技有限公司提供详尽的技术文档和支持服务,确保用户在使用过程中获得必要的技术支持。

    常见问题与解决方案


    - 问题1:如何正确选择输出电容?
    解决办法:根据输出电压和推荐容性负载值表选择合适的电容,避免电容过大导致启动问题。

    - 问题2:如何改善产品的 EMC 性能?
    解决办法:参照推荐的 EMC 解决方案电路图进行设计,确保符合传导和辐射骚扰标准。

    总结和推荐


    IB05XT-1WR3 系列 DC/DC 模块电源以其高效的转换效率、宽泛的工作温度范围和出色的 EMC 性能,成为许多应用场合的理想选择。其独特的功能和优越的性价比使其在市场上具有很强的竞争力。总体而言,我们强烈推荐这一系列的产品用于需要稳定、可靠电源解决方案的各种应用场景。

IB0505XT-1WR3参数

参数
同步整流器 -
开关频率 -
最小输出电压 5V
输出类型 -
输出数量 1
拓扑 -
功能 -
最小输入电压 4.75V
最大输出电压 5V
最大输入电压 5.25V
长*宽*高 15.2mm*8.5mm*7.3mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

IB0505XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

IB0505XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 IB0505XT-1WR3 IB0505XT-1WR3数据手册

IB0505XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.137
50+ ¥ 14.85
100+ ¥ 14.355
500+ ¥ 13.86
1000+ ¥ 13.365
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.13
