F1224S-2WR3

产品分类: DC-DC稳压器
产品描述: 1 24V 13.2V 10.8V SIP-4 通孔安装 19.7mm*7.1mm*10.2mm
供应商型号: ESY-F1224S-2WR3
供应商: 海外现货
标准整包数: 1

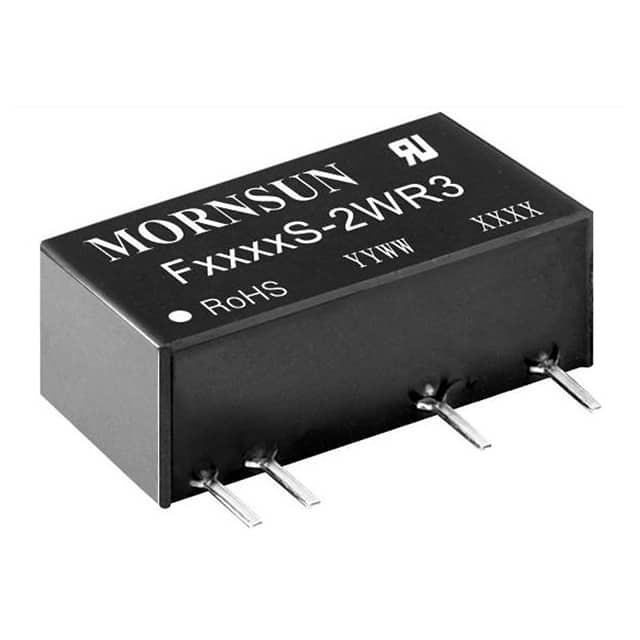

MORNSUN/广州金升阳科技 DC-DC稳压器 F1224S-2WR3

F1224S-2WR3概述

    DC/DC 模块电源 ES-2WR3 & FS-2WR3 系列

    产品简介


    DC/DC 模块电源 ES-2WR3 & FS-2WR3 系列是专门为板上电源系统中需要产生一组与输入电源隔离的电压而设计的产品。这类电源广泛应用于需要高效率、高稳定性的工业控制、通讯设备、医疗仪器等领域。该系列电源能够实现输入与输出之间的电气隔离,从而提供安全可靠的电力供应。

    技术参数


    - 输入电压范围: 12V (10.8-13.2V), 15V (13.5-16.5V), 24V (21.6-26.4V)
    - 输出电压: ±3.3V, ±5V, ±7.2V, ±9V, ±12V, ±15V, ±24V, ±18V
    - 最大输出电流: 83mA 至 400mA
    - 满载效率: 70%-86%
    - 隔离电压: 3000VDC
    - 纹波和噪声: ≤180mVp-p (20MHz带宽)
    - 工作温度范围: -40℃ 至 +105℃
    - 存储温度: -55℃ 至 +125℃
    - 重量: 2.4g (典型值)
    - 尺寸: 19.65 x 7.05 x 10.16mm
    - 封装形式: 黑色阻燃耐热塑料 (UL94 V-0)

    产品特点和优势


    1. 高效能: 满载效率高达86%,适用于需要高效能的设备。
    2. 高可靠性: 可持续短路保护,有效避免过载损害。
    3. 适应性强: 工作温度范围广,能在极端环境下正常运行。
    4. 国际标准认证: 通过IEC62368, UL62368, EN62368等认证,确保产品质量。
    5. 安全性: 隔离电压达3000VDC,确保电气隔离的安全性。

    应用案例和使用建议


    该系列电源适用于多种应用场合,如工业自动化、通信设备、医疗仪器等。例如,在工业自动化领域,电源常用于传感器、控制器、执行器等设备的供电。为了减小输入输出纹波,建议在输入输出端连接适当的电容滤波网络,具体推荐容性负载值见表1。
    使用建议:
    - 确保滤波电容选择适当,过大可能导致启动问题。
    - 为达到最佳效果,根据应用需求选择合适的输出电压和电流等级。
    - 使用环境温度高于85℃时应考虑降额使用,具体参考图2的温度降额曲线图。

    兼容性和支持


    ES-2WR3 & FS-2WR3 系列电源具有广泛的兼容性,能够与其他标准的工业电气设备兼容。广州金升阳科技有限公司提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该系列产品。如有定制需求,可通过公司官方网站或联系技术人员获取更多帮助。

    常见问题与解决方案


    1. 启动问题: 过大的输入电容可能导致启动困难,应调整电容大小或选择合适的启动电路。
    2. 纹波噪声大: 调整滤波电容,增加LC滤波网络。
    3. 输出电压不稳: 检查负载调节和线性调节率,确保符合要求。

    总结和推荐


    ES-2WR3 & FS-2WR3 系列电源凭借其高效的转换能力、高可靠性和广泛的工作温度范围,成为各类工业应用的理想选择。其卓越的性能和多样的型号覆盖,使其在市场上具有很强的竞争力。强烈推荐在需要高效、稳定、隔离电源供应的场合使用该系列电源。
    制造商: 广州金升阳科技有限公司
    地址: 广东省广州市黄埔区科学城科学大道科汇发展中心科汇一街5号
    联系电话: 86-20-38601850
    电子邮件: sales@mornsun.cn

F1224S-2WR3参数

参数
输出类型 -
最大输出电压 24V
开关频率 -
最小输出电压 -
最大输入电压 13.2V
最小输入电压 10.8V
拓扑 -
功能 -
输出数量 1
同步整流器 -
长*宽*高 19.7mm*7.1mm*10.2mm
通用封装 SIP-4
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

F1224S-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F1224S-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 F1224S-2WR3 F1224S-2WR3数据手册

F1224S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
