首页  >  产品百科  >  F0509T-1WR3

F0509T-1WR3

产品分类: DC-DC稳压器
产品描述: 1 9V 5.5V 4.5V 贴片安装 15.2mm*8.5mm*7.3mm
供应商型号: 2725-F0509T-1WR3-ND
供应商: Digi-Key
标准整包数: 1

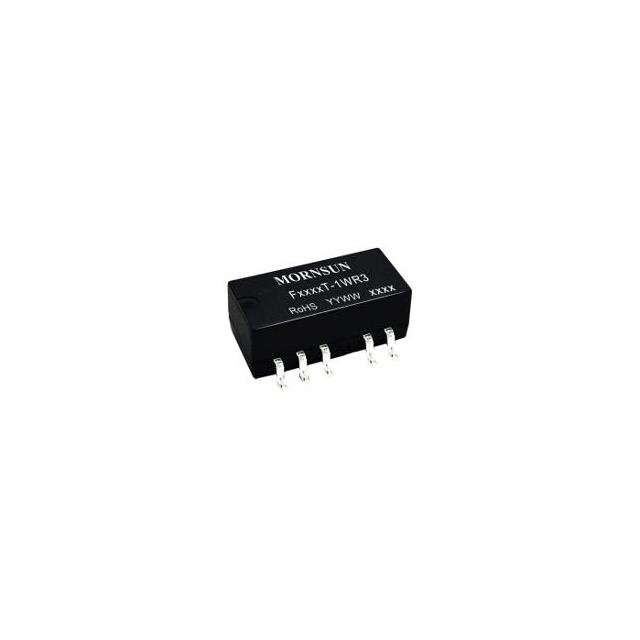

MORNSUN/广州金升阳科技 DC-DC稳压器 F0509T-1WR3

F0509T-1WR3概述

    FT-R3系列DC/DC模块电源技术手册

    产品简介


    FT-R3系列是一款1W功率的DC/DC转换器,专为需要产生一组与输入电源隔离的电压的应用场合而设计。它适用于多种应用领域,包括纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等。这款电源模块具有小型SMD封装,适用于紧凑型电路设计。

    技术参数


    - 输入电压范围:5VDC (4.5-5.5),9VDC
    - 输出电压:5VDC, 9VDC
    - 满载输出电流:50mA (5VDC),150mA (5VDC),200mA (5VDC),111mA (9VDC)
    - 满载效率:最高可达81%
    - 隔离电压:3000VDC
    - 工作温度范围:-40℃至+105℃
    - 存储温度:-55℃至+125℃
    - 纹波噪声:50mVp-p 至 75mVp-p (20MHz带宽)

    产品特点和优势


    - 可持续短路保护:具备短路自恢复功能,增强了系统的可靠性。
    - 高效能:最高效率达到81%,能有效降低能耗,提高系统整体效能。
    - 小型SMD封装:方便安装在紧凑的PCB上,适合空间受限的应用场景。
    - 高隔离电压:3000VDC的隔离电压,确保安全可靠的电气隔离。
    - 宽工作温度范围:从-40℃到+105℃的工作温度范围,适应各种严苛环境。

    应用案例和使用建议


    FT-R3系列适用于需要隔离电源的各种电路设计,例如工业控制系统、通信设备、医疗设备等。使用过程中,建议在外围电路加入电容滤波网络,以进一步减少输入输出纹波。对于输入电压范围为5VDC的应用,推荐容性负载值为4.7μF/16V。对于9VDC的应用,推荐容性负载值为4.7μF/16V。同时,在设计时应注意确保电容值不会过大,以免造成启动问题。

    兼容性和支持


    FT-R3系列与国际标准引脚方式兼容,便于集成到现有电路中。广州金升阳科技有限公司提供详尽的技术支持,包括但不限于产品应用咨询、技术支持热线等服务。

    常见问题与解决方案


    1. 问题:产品在低温环境下启动困难。
    解决方案:确保在产品启动前,外围电路中的电容负载值适当,避免过大电容引起启动问题。

    2. 问题:纹波噪声超出预期。
    解决方案:检查外围电路中的电容值,必要时增加电感滤波器以减少纹波。

    总结和推荐


    综上所述,FT-R3系列DC/DC模块电源凭借其高效能、高隔离电压、宽工作温度范围和可持续短路保护等特点,在众多应用场合中表现出色。其小巧的SMD封装使其非常适合空间有限的设计。因此,我们强烈推荐此产品给需要高性能、高可靠性的电源解决方案的工程师和技术人员。
    如有进一步的需求或疑问,欢迎随时联系广州金升阳科技有限公司的技术支持团队。

F0509T-1WR3参数

参数
拓扑 -
同步整流器 -
功能 -
最小输入电压 4.5V
最小输出电压 -
开关频率 -
输出数量 1
输出类型 -
最大输入电压 5.5V
最大输出电压 9V
长*宽*高 15.2mm*8.5mm*7.3mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

F0509T-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F0509T-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 F0509T-1WR3 F0509T-1WR3数据手册

F0509T-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
