首页  >  产品百科  >  URB2412LD-50WHR3

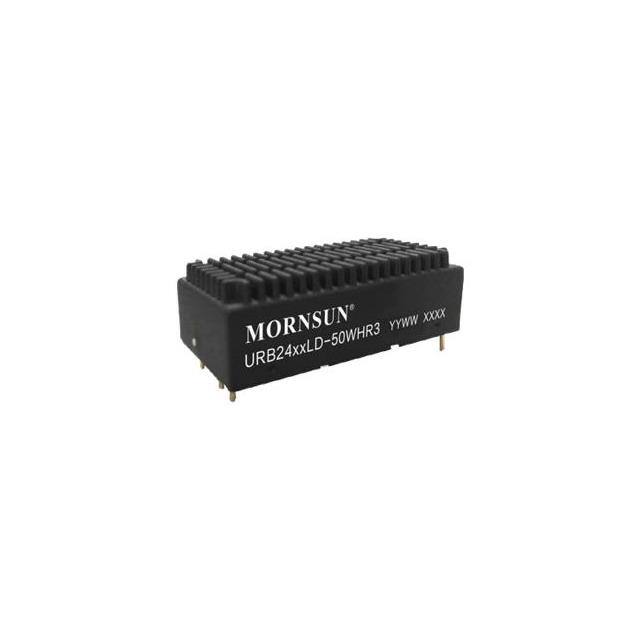

URB2412LD-50WHR3

产品分类: DC-DC稳压器
产品描述: 1 12V 36V 9V 通孔安装 51.4mm*26.2mm*16.5mm
供应商型号: ESY-URB2412LD-50WHR3
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC稳压器 URB2412LD-50WHR3

URB2412LD-50WHR3概述

    URB24LD-50W(H)R3(A2S/A4S) DC/DC 模块电源技术手册

    产品简介


    URB24LD-50W(H)R3(A2S/A4S) 是一款高效率、超宽电压输入范围的 DC/DC 模块电源,适用于工业控制、电力系统、仪器仪表和通信等多个领域。产品采用 4:1 宽输入电压范围设计,支持 9 至 36VDC 输入电压,输出功率为 50W,效率高达 91%,并具备全面的保护功能,确保在恶劣工作环境中稳定运行。

    技术参数


    - 输入电压范围:9 至 36VDC
    - 输出电压:12VDC / 24VDC
    - 输出电流:12V 输出时为 4.167A / 2.08A;24V 输出时为 2.083A / 1.04A
    - 满载效率:最高可达 91%
    - 隔离电压:输入-输出 1500VDC
    - 输入欠压保护:5.5V 至 6.5V
    - 输出保护:短路、过流、过压保护
    - 工作温度范围:-40℃ 至 +105℃
    - 纹波与噪声:20MHz 带宽下,纹波≤250mVp-p(12V 输出)

    产品特点和优势


    - 高效率:高达 91% 的转换效率,有效减少能源浪费。
    - 宽电压输入:支持 9 至 36VDC 输入范围,适合多种供电环境。
    - 多重保护功能:输入欠压保护、输出短路保护、过流保护和过压保护,确保系统安全。
    - 金属六面屏蔽封装:提高电磁兼容性(EMC)性能。
    - 接线式与导轨式封装:支持 A2S 和 A4S 封装,便于不同应用场景的灵活选择。
    - 宽温范围:-40℃ 至 +105℃ 的工作温度,适应严苛环境。

    应用案例和使用建议


    URB24LD-50W(H)R3(A2S/A4S) 广泛应用于工业自动化设备、电力监控系统和通信设备中。在实际使用中,建议通过增加输入输出滤波电容来降低纹波噪声,提升系统稳定性。同时,根据负载需求合理配置 Trim 电阻,实现输出电压的微调。

    兼容性和支持


    - 兼容性:产品支持多种封装形式,可轻松集成到现有系统中。与同类模块相比,其输出特性和保护功能具有明显优势。
    - 技术支持:广州金升阳科技有限公司提供详尽的技术文档和售后支持,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合规格要求,调整 Trim 电阻 |
    | 输出电流不足 | 确保负载电流不超过额定值 |
    | 纹波噪声超标 | 增加输入输出滤波电容 |

    总结和推荐


    URB24LD-50W(H)R3(A2S/A4S) DC/DC 模块电源以其高效能、高可靠性成为工业领域的理想选择。其宽电压输入、高效率、多重保护功能以及灵活的封装方式使其在市场上具备强大竞争力。强烈推荐在工业控制和电力系统中使用此款产品,以满足严苛的工作条件和高性能需求。

URB2412LD-50WHR3参数

参数
功能 -
输出数量 1
最小输出电压 -
最小输入电压 9V
拓扑 -
最大输入电压 36V
最大输出电压 12V
开关频率 -
输出类型 -
同步整流器 -
长*宽*高 51.4mm*26.2mm*16.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

URB2412LD-50WHR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2412LD-50WHR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 URB2412LD-50WHR3 URB2412LD-50WHR3数据手册

URB2412LD-50WHR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.5069 ¥ 147.9337
库存: 1
起订量: 34 增量: 0
交货地:
最小起订量为:1
合计: ¥ 147.93
