首页  >  产品百科  >  F1209S-1WR3

F1209S-1WR3

产品分类: DC-DC稳压器
产品描述: 1 9V 13.2V 10.8V 通孔安装 19.7mm*6mm*10.2mm
供应商型号: C20614900
供应商: 国内现货
标准整包数: 1

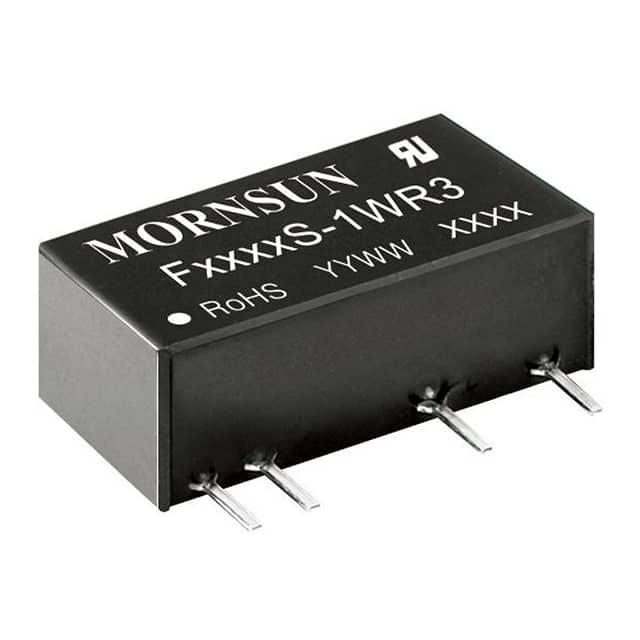

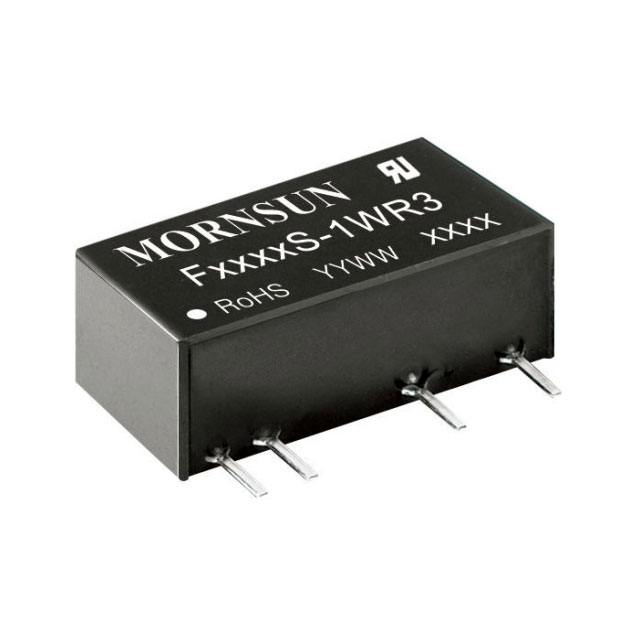

MORNSUN/广州金升阳科技 DC-DC稳压器 F1209S-1WR3

F1209S-1WR3概述

    DC/DC 模块电源 ES-1WR3 & FS-1WR3 系列技术手册解析

    产品简介


    DC/DC 模块电源 ES-1WR3 & FS-1WR3 系列是专门为线路板上的分布式电源系统设计的产品,主要用于产生一组或多组与输入电源隔离的电压。这些模块适用于各种电路,包括纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等。该系列产品具有高效、稳定的特性,广泛应用于工业控制、通信设备、医疗设备等多个领域。

    技术参数


    ES-1WR3 & FS-1WR3 系列产品的详细技术参数如下表所示:
    | 输入电压(VDC) | 输出电压(VDC) | 电流(mA) | 满载效率(%) |
    ||
    | 12 | 3.3 | ±152/±15 | 71/75 |
    | 12 | 5 | ±100/±10 | 76/80 |
    | 12 | 9 | ±56/±5 | 76/80 |
    | 12 | 12 | ±42/±5 | 77/81 |
    | 12 | 15 | ±34/±4 | 77/81 |
    | 12 | 24 | ±21/±2 | 76/80 |
    | 15 | 5 | ±100/±10 | 76/80 |
    | 15 | 9 | ±56/±5 | 76/80 |
    | 15 | 12 | ±42/±5 | 76/80 |
    | 15 | 15 | ±34/±4 | 77/81 |
    | 15 | 24 | ±21/±2 | 77/81 |
    | 24 | 3.3 | ±303/±30 | 72/76 |
    | 24 | 5 | ±200/±20 | 74/80 |
    | 24 | 9 | ±111/±12 | 74/80 |

    产品特点和优势


    1. 可持续短路保护:有效防止短路造成的损害。
    2. 空载输入电流低至 8mA:减少待机功耗,提高能效。
    3. 工作温度范围:-40℃ to +105℃,适应广泛的环境需求。
    4. 高效率:最高可达 81%,有效提升系统整体性能。
    5. 隔离电压:3000VDC,确保电气隔离安全。
    6. 国际标准引脚方式:便于安装和集成。

    应用案例和使用建议


    ES-1WR3 & FS-1WR3 系列模块广泛应用于多种电路中,如纯数字电路、模拟电路、继电器驱动电路等。根据手册中的应用场景,推荐在使用时根据实际需求选择合适的输入电压和输出电压,以达到最佳效果。
    使用建议:
    1. 在输入输出端连接电容滤波网络,以进一步减少输入输出纹波。
    2. 注意选用合适的滤波电容,避免因电容过大导致的启动问题。
    3. 根据手册中提供的表 1,推荐容性负载值,确保电路安全稳定运行。

    兼容性和支持


    ES-1WR3 & FS-1WR3 系列产品具有良好的兼容性,可与其他电子元器件无缝集成。此外,广州金升阳科技有限公司提供全面的技术支持和售后服务,用户可以随时与公司技术人员联系,获取帮助和指导。

    常见问题与解决方案


    1. 启动问题:选择合适的滤波电容,避免电容过大。
    2. 效率问题:确保工作在规定的工作温度范围内。
    3. 纹波问题:在输入输出端连接电容滤波网络。

    总结和推荐


    总体而言,ES-1WR3 & FS-1WR3 系列 DC/DC 模块电源具有高效的性能、广泛的适用性和优良的可靠性。其独特的短路保护、低空载输入电流、宽泛的工作温度范围等优势使其成为分布式电源系统的理想选择。因此,我们强烈推荐这款产品用于各种电路的设计与应用。

F1209S-1WR3参数

参数
最大输出电压 9V
最小输出电压 -
输出类型 -
开关频率 -
输出数量 1
最大输入电压 13.2V
最小输入电压 10.8V
功能 -
同步整流器 -
拓扑 -
长*宽*高 19.7mm*6mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

F1209S-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F1209S-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 F1209S-1WR3 F1209S-1WR3数据手册

F1209S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.421
10+ ¥ 12.232
25+ ¥ 10.857
库存: 3
起订量: 1 增量: 25
交货地:
最小起订量为:1
合计: ¥ 14.42
