首页  >  产品百科  >  IF2412XT-1WR3

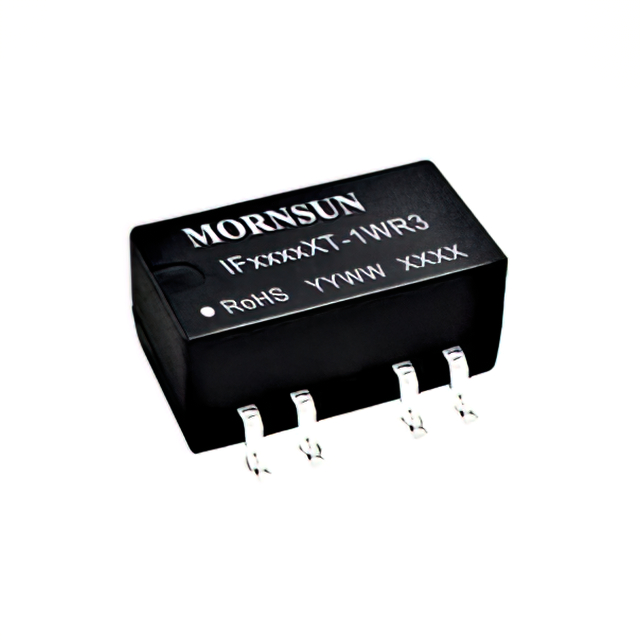

IF2412XT-1WR3

产品分类: DC-DC稳压器
产品描述: 1 12V 25.2V 22.8V SMD 贴片安装 15.2mm*8.5mm*7.3mm
供应商型号: SG-IF2412XT-1WR3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC稳压器 IF2412XT-1WR3

IF2412XT-1WR3概述

    # DC/DC 模块电源 IFXT-1WR3 系列技术手册

    产品简介


    IFXT-1WR3 系列是由广州金升阳科技有限公司生产的 DC/DC 模块电源。该系列电源模块主要用于板上电源系统中需要产生一组与输入电源隔离的电压的应用场合,适用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等领域。产品支持定电压输入和隔离稳压单路输出,具有高效率、小体积、宽工作温度范围等特点。

    技术参数


    输入特性
    - 输入电压范围:
    - IF1205XT-1WR3:11.4V 至 12.6V
    - IF1212XT-1WR3:11.4V 至 12.6V
    - IF1215XT-1WR3:14.25V 至 15.75V
    - IF1505XT-1WR3:14.25V 至 15.75V
    - IF2405XT-1WR3:22.8V 至 25.2V
    - IF2412XT-1WR3:22.8V 至 25.2V
    - IF2415XT-1WR3:22.8V 至 25.2V
    - 输出电压范围:
    - IF1205XT-1WR3:5V
    - IF1212XT-1WR3:12V
    - IF1215XT-1WR3:15V
    - IF1505XT-1WR3:5V
    - IF2405XT-1WR3:5V
    - IF2412XT-1WR3:12V
    - IF2415XT-1WR3:15V
    - 输出电流范围:
    - IF1205XT-1WR3:200mA/20mA
    - IF1212XT-1WR3:84mA/9mA
    - IF1215XT-1WR3:67mA/7mA
    - IF1505XT-1WR3:200mA/20mA
    - IF2405XT-1WR3:60mA/4mA
    - IF2412XT-1WR3:84mA/9mA
    - IF2415XT-1WR3:67mA/7mA
    - 满载效率:
    - IF1205XT-1WR3:65%
    - IF1212XT-1WR3:67%
    - IF1215XT-1WR3:67%
    - IF1505XT-1WR3:64%
    - IF2405XT-1WR3:63%
    - IF2412XT-1WR3:65%
    - IF2415XT-1WR3:65%
    技术规格
    - 功率:1W
    - 工作温度范围:-40°C 至 +85°C
    - 隔离电压:3000VDC
    - 空载输入电流:低至 8mA
    - 封装:小型 SMD 封装
    - 认证:EN62368
    - 重量:1.2g (Typ.)
    - 绝缘电阻:1000MΩ (500VDC)
    - 反射纹波电流:15mA

    产品特点和优势


    1. 可持续短路保护:保障系统的稳定性和安全性。
    2. 低空载输入电流:有助于降低功耗。
    3. 宽工作温度范围:适应各种严苛环境。
    4. 高效率:最高可达 71%,有效提升系统能效。
    5. 小型封装:节省 PCB 空间。
    6. 通过国际认证:符合 EN62368 认证标准。

    应用案例和使用建议


    IFXT-1WR3 系列适合多种应用场景,例如纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路。根据手册中的推荐,可以在输入输出端添加电容滤波网络以减少纹波,但需要注意电容值的选择,过大可能导致启动问题。根据表 1 的推荐容性负载值表,用户可以合理选择滤波电容的值。

    兼容性和支持


    该产品通过国际标准引脚方式,便于与现有系统集成。广州金升阳科技有限公司提供了详细的技术支持和维护服务,以确保用户能够充分利用该产品的性能优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动问题 | 检查输入电容值,选择合适的滤波电容。 |
    | 效率低下 | 检查负载情况和输入电压稳定性。 |
    | 纹波噪声大 | 添加适当的滤波电容或更换输出电容。 |

    总结和推荐


    总体而言,IFXT-1WR3 系列 DC/DC 模块电源凭借其高效率、宽工作温度范围和可靠性,成为许多应用的理想选择。其独特的短路保护功能和良好的散热设计使得它在恶劣环境下仍能保持稳定运行。强烈推荐使用 IFXT-1WR3 系列电源模块,尤其是在需要高可靠性、紧凑设计和广泛温度范围支持的应用中。

IF2412XT-1WR3参数

参数
最大输入电压 25.2V
功能 -
输出数量 1
输出类型 -
最小输入电压 22.8V
拓扑 -
同步整流器 -
最小输出电压 -
最大输出电压 12V
开关频率 -
长*宽*高 15.2mm*8.5mm*7.3mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

IF2412XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

IF2412XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 IF2412XT-1WR3 IF2412XT-1WR3数据手册

IF2412XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.93
50+ ¥ 16.5
100+ ¥ 15.95
500+ ¥ 15.4
1000+ ¥ 14.85
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.93
