WRB2409ZP-3WR2

产品分类: DC-DC稳压器
产品描述: 1 9V 36V 18V 通孔安装 32mm*20mm*10.8mm
供应商型号:
供应商:
标准整包数: 0

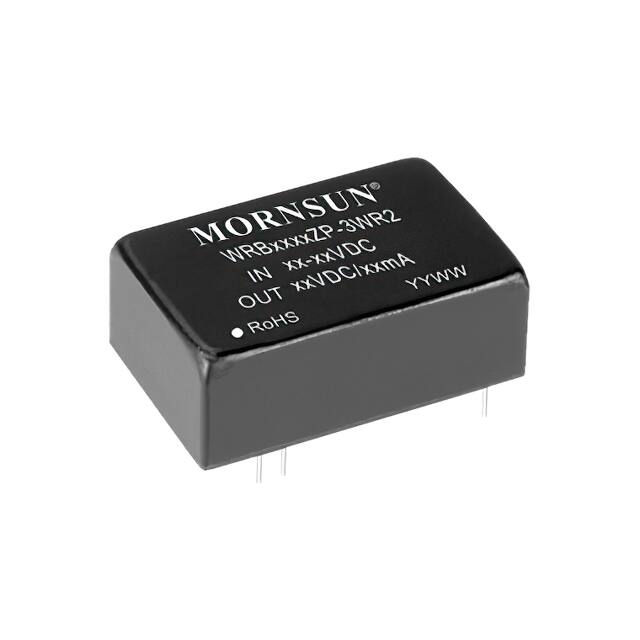

MORNSUN/广州金升阳科技 DC-DC稳压器 WRB2409ZP-3WR2

WRB2409ZP-3WR2概述

    DC/DC 模块电源 WRAZP-3WR2 & WRBZP-3WR2 系列产品概述

    产品简介


    WRAZP-3WR2 & WRBZP-3WR2 系列 是一款高效、紧凑的隔离式 DC-DC 电源转换器。它们适用于多种应用,包括通信设备、仪器仪表以及工业电子等领域。该系列产品具备宽电压输入范围、高效率以及优异的环境适应能力,旨在为用户提供稳定可靠的电源解决方案。

    技术参数


    | 参数 | 规格范围 |

    | 输入电压范围 | 5V(4.5-9V), 12V(9-18V), 24V(18-36V), 48V(36-75V) |
    | 输出电压 | ±5V, ±9V, ±12V, ±15V, ±24V, ±3.3V, 5V, 9V, 12V, 15V, 24V |
    | 满载效率 | 72% 到 86% |
    | 隔离电压 | 1500VDC |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 重量 | 14g(典型值) |

    产品特点和优势


    1. 宽电压输入范围:2:1 输入,适合多种电压等级的应用需求。
    2. 高效率:满载效率可达 86%,确保最佳性能。
    3. 隔离电压:1500VDC 的隔离电压保证了安全隔离,防止电气干扰。
    4. 短路保护:具备可持续短路保护和自恢复功能,增强系统可靠性。
    5. 工作温度范围广:能够在极端环境下工作,适应各种工业应用。

    应用案例和使用建议


    应用案例:
    - 通信设备:适用于各类电信设备的电源供应,确保信号传输的稳定性。
    - 仪器仪表:在精密测量仪器中,提供稳定的电源,提高测量精度。
    - 工业电子:可用于工业自动化设备,如PLC、传感器等,确保系统正常运行。
    使用建议:
    - 输出负载要求:输出负载需大于额定负载的 5%,以确保高效可靠工作。
    - 应用电路:推荐使用指定的输入输出电容,以减少纹波和噪声。
    - EMC 解决方案:推荐电路有助于提升 EMI 和 EMS 性能,确保系统的稳定运行。

    兼容性和支持


    该系列模块电源支持广泛的输入电压范围,易于集成到不同系统中。制造商提供详细的技术支持文档和售后保障服务,确保用户能够顺利部署和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不准确 | 确保输出负载在规定范围内,检查电容配置是否正确。|
    | 瞬态响应偏差大 | 增加输入输出电容,提高系统稳定性。 |
    | 启动困难 | 检查输入电压是否在规定范围内,确保输入电源稳定。|

    总结和推荐


    综上所述,WRAZP-3WR2 & WRBZP-3WR2 系列 DC/DC 模块电源凭借其高效率、宽输入范围、可靠的短路保护以及广泛的适用性,是一款优秀的电源解决方案。尤其适合于通信设备、仪器仪表和工业电子等领域。其卓越的性能和易用性使其在市场上具有显著的竞争优势,值得强烈推荐。对于需要稳定电源解决方案的应用,建议优先考虑该系列产品。

WRB2409ZP-3WR2参数

参数
最大输出电压 9V
输出类型 -
最小输入电压 18V
最大输入电压 36V
最小输出电压 -
功能 -
开关频率 -
拓扑 -
输出数量 1
同步整流器 -
长*宽*高 32mm*20mm*10.8mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

WRB2409ZP-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRB2409ZP-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 WRB2409ZP-3WR2 WRB2409ZP-3WR2数据手册

WRB2409ZP-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
