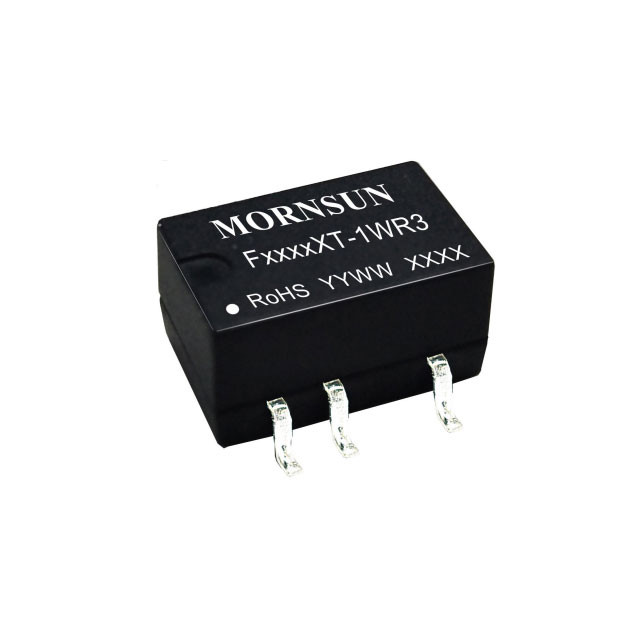

F0303XT-1WR3

产品分类: DC-DC稳压器
产品描述: 1 3.3V 3.63V 2.97V SMD-5 贴片安装 13.2mm*8.5mm*7.3mm
供应商型号: SG-F0303XT-1WR3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC稳压器 F0303XT-1WR3

F0303XT-1WR3概述

    F03XT-1WR3 系列 DC/DC 模块电源技术手册

    产品简介


    F03XT-1WR3 系列是一款专为板上电源系统设计的高效 DC/DC 模块电源。该系列电源主要用于产生一组与输入电源隔离的电压,适用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等应用场合。产品主要特性包括可持续短路保护、宽工作温度范围和高效率。

    技术参数


    F03XT-1WR3 系列的技术参数如下:
    - 输入特性
    - 输入电压范围:2.97-3.63VDC(3.3V),4.75-5.25VDC(5V),8.3-9.7VDC(9V),11.4-12.6VDC(12V),14.4-16.6VDC(15V),22-26VDC(24V)
    - 输入电流(满载/空载):3.3VDC 输出为 394/12mA,5VDC 输出为 370/12mA,9VDC/12VDC/15VDC/24VDC 输出为 361/12mA
    - 热插拔:不支持
    - 反射纹波电流:30mA
    - 冲击电压:-0.7至5VDC
    - 输出特性
    - 输出电压精度:见误差包络曲线图(图 1)
    - 线性调节率:±1%
    - 负载调节率:3.3VDC 输出为±1.5%,5VDC 输出为±1.2%
    - 纹波&噪声:20MHz 带宽下为 50-100mVp-p
    - 短路保护:可持续,自恢复
    - 温度漂移系数:满载下为±0.02%/℃
    - 通用特性
    - 隔离电压:输入-输出,测试时间 1 分钟,漏电流小于 1mA 为 3000VDC
    - 绝缘电阻:输入-输出,绝缘电压 500VDC 为 1000MΩ
    - 工作温度:-40℃ 至 105℃
    - 存储温度:-55℃ 至 125℃
    - 工作时外壳温升:Ta=25℃ 为 25℃
    - 潮湿等级:MSL 等级 1

    产品特点和优势


    F03XT-1WR3 系列的主要特点包括:
    - 可持续短路保护:确保在短路情况下电源能够自我恢复。
    - 低空载输入电流:空载时输入电流仅为 12mA。
    - 宽工作温度范围:-40℃ 至 105℃,适合各种恶劣环境。
    - 高效率:高达 84% 的效率。
    - 小型 SMD 封装:便于在 PCB 上安装。
    - 高隔离电压:3000VDC 的隔离电压。
    - 国际标准引脚方式:方便与其他设备兼容。

    应用案例和使用建议


    该产品广泛应用于多种电子设备中,例如:
    - 纯数字电路
    - 低频模拟电路
    - 继电器驱动电路
    - 数据交换电路
    使用建议:
    1. 滤波网络:为减少输入输出纹波,建议在输入输出端连接电容滤波网络。具体参数详见表 1。
    2. 负载选择:确保容性负载值在推荐范围内,避免启动问题。

    兼容性和支持


    该产品与其他设备具有良好的兼容性,支持标准引脚布局。厂商提供了详尽的技术文档和支持服务,确保用户能够顺利进行应用。

    常见问题与解决方案


    1. 问题:电源无法启动。
    - 解决办法:检查输入电压是否在指定范围内,并确认滤波电容的参数是否合适。
    2. 问题:输出电压不稳定。
    - 解决办法:确认负载调节率在容许范围内,并检查纹波和噪声是否超标。

    总结和推荐


    F03XT-1WR3 系列是一款性能优越的 DC/DC 模块电源,具备高效率、宽工作温度范围和出色的短路保护能力。它在各类电子设备中表现出色,特别是在需要严格电压隔离的应用场景中。强烈推荐在需要高效电源转换的场合使用。

F0303XT-1WR3参数

参数
功能 -
最大输出电压 3.3V
最小输出电压 -
最大输入电压 3.63V
开关频率 -
同步整流器 -
拓扑 -
输出类型 -
最小输入电压 2.97V
输出数量 1
长*宽*高 13.2mm*8.5mm*7.3mm
通用封装 SMD-5
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

F0303XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。
