E1509S-1WR3

产品分类: DC-DC稳压器
产品描述: 2 9V 16.5V 13.5V 通孔安装 19.7mm*7.1mm*10.2mm
供应商型号: XN-E1509S-1WR3
供应商: 期货订购
标准整包数: 1

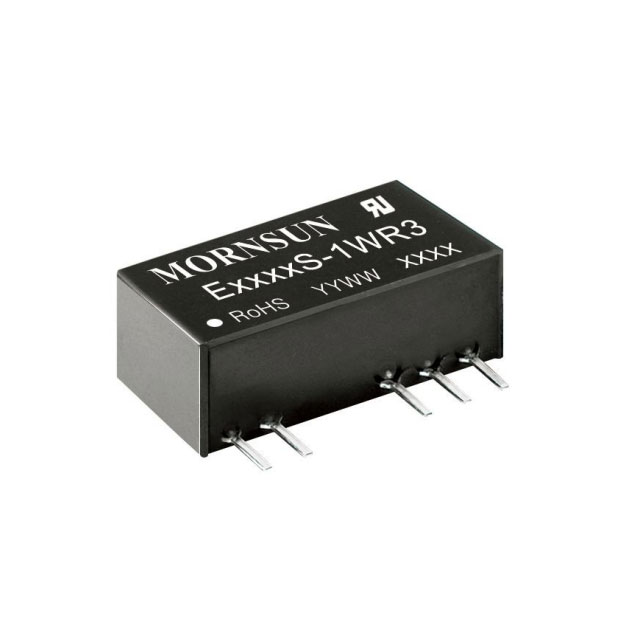

MORNSUN/广州金升阳科技 DC-DC稳压器 E1509S-1WR3

E1509S-1WR3概述

    DC/DC 模块电源 ES-1WR3 & FS-1WR3 系列

    产品简介


    DC/DC 模块电源 ES-1WR3 和 FS-1WR3 系列是专为分布式电源系统设计的产品,能够产生与输入电源隔离的电压。该系列产品广泛应用于纯数字电路、一般低频模拟电路、继电器驱动电路以及数据交换电路等领域。它们提供了多样的输出电压选项,适合多种不同的应用场景需求。

    技术参数


    | 输入电压(VDC) | 输出电压(VDC) | 电流(mA) | 效率(%) |
    ||
    | 12 (10.8-13.2) | ±3.3 | ±152/±15 | 71/75 |
    | 12 (10.8-13.2) | ±5 | ±100/±10 | 76/80 |
    | 12 (10.8-13.2) | ±9 | ±56/±5 | 76/80 |
    | 12 (10.8-13.2) | ±12 | ±42/±5 | 77/81 |
    | 12 (10.8-13.2) | ±15 | ±34/±4 | 77/81 |
    | 12 (10.8-13.2) | ±24 | ±21/±2 | 76/80 |
    | 15 (13.5-16.5) | ±5 | ±100/±10 | 76/80 |
    | 15 (13.5-16.5) | ±9 | ±56/±5 | 76/80 |
    | 15 (13.5-16.5) | ±12 | ±42/±5 | 76/80 |
    | 15 (13.5-16.5) | ±15 | ±34/±4 | 77/81 |
    | 15 (13.5-16.5) | ±24 | ±21/±2 | 77/81 |
    | 24 (21.6-26.4) | ±3.3 | ±150/±15 | 72/76 |
    | 24 (21.6-26.4) | ±5 | ±100/±10 | 74/80 |
    | 24 (21.6-26.4) | ±9 | ±56/±5 | 74/80 |
    | 24 (21.6-26.4) | ±12 | ±42/±5 | 75/81 |
    | 24 (21.6-26.4) | ±15 | ±34/±4 | 73/79 |
    | 24 (21.6-26.4) | ±24 | ±21/±2 | 74/80 |

    产品特点和优势


    1. 可持续短路保护:确保在异常情况下,产品能自我保护并恢复正常工作。
    2. 低空载输入电流:满载输入电流低至 8mA,有助于提高系统的整体能效。
    3. 宽工作温度范围:工作温度范围为 -40℃ 到 +105℃,适合各种恶劣环境。
    4. 高效率:最高可达 81%,提高能源利用效率。
    5. 高隔离电压:隔离电压达 3000VDC,有效避免电气干扰。
    6. 国际标准引脚方式:方便与其他标准设备配合使用。

    应用案例和使用建议


    该系列模块电源在多种应用场景下均有出色表现。例如,在需要稳定的电源输出环境中,可以选择 E1205S-1WR3 作为输入电压为 12VDC 的供电模块,其最大输出电流为 100mA。使用时,应根据具体的负载要求选择合适的电容滤波网络,以减少输入输出纹波。在低温或高温环境下,应特别注意调整负载和散热措施,以确保正常运行。

    兼容性和支持


    该产品符合 UL62368-1、EN62368-1、BS EN62368-1 和 IEC62368-1 等国际标准,具备良好的兼容性。制造商提供详细的安装指导和技术支持,帮助客户快速部署和调试。

    常见问题与解决方案


    1. 启动问题:如果出现启动困难,可能是由于滤波电容过大。建议选用合适的滤波电容值。
    2. 纹波和噪声问题:通过优化电路布局和增加滤波电容可以降低纹波和噪声。
    3. 过热问题:增加散热措施,如加装散热片或风扇,确保设备在工作时不会过热。

    总结和推荐


    综上所述,ES-1WR3 和 FS-1WR3 系列模块电源具有高效、稳定、兼容性强等优点。尤其适用于需要高可靠性电源供应的工业控制、通信、医疗设备等领域。我们强烈推荐这些产品用于您的设计项目中,以确保系统的长期稳定运行。

E1509S-1WR3参数

参数
最小输入电压 13.5V
输出数量 2
开关频率 -
拓扑 -
同步整流器 -
功能 -
最大输出电压 9V
输出类型 -
最大输入电压 16.5V
最小输出电压 -
长*宽*高 19.7mm*7.1mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

E1509S-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

E1509S-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 E1509S-1WR3 E1509S-1WR3数据手册

E1509S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
