首页  >  产品百科  >  WRA1205ZP-3WR2

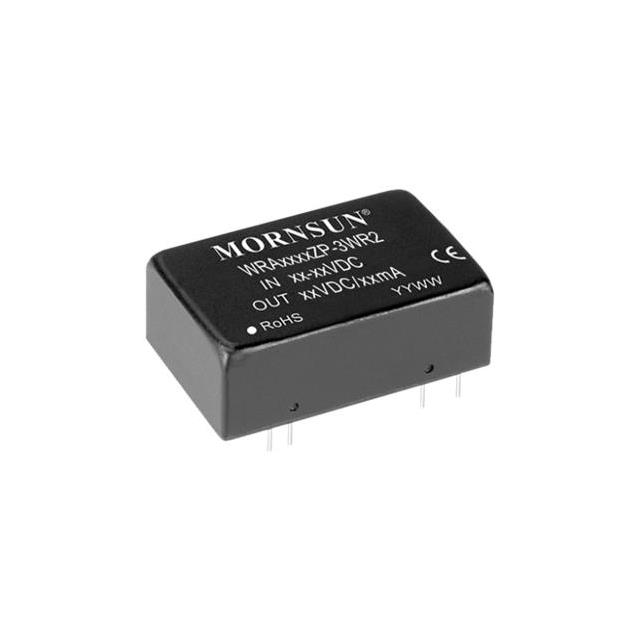

WRA1205ZP-3WR2

产品分类: DC-DC稳压器
产品描述: 200KHz Fixed 2 5V 18V 9V DIP 通孔安装 32mm*20mm*10.8mm
供应商型号:
供应商:
标准整包数: 0
MORNSUN/广州金升阳科技 DC-DC稳压器 WRA1205ZP-3WR2

WRA1205ZP-3WR2概述

    DC/DC 模块电源 WRAZP-3WR2 & WRBZP-3WR2 系列

    产品简介


    WRAZP-3WR2 和 WRBZP-3WR2 系列产品是由广州金升阳科技有限公司开发的 3W 功率隔离 DC-DC 转换器。这些模块电源采用宽电压输入设计,具备双路和单路输出选项,适用于各种通信设备、仪器仪表和工业电子应用。其主要特点是紧凑的 DIP 封装和高效率,能够在 -40℃ 至 +85℃ 的宽温度范围内稳定工作。

    技术参数


    1. 输入电压范围:2:1 输入范围(例如,5V 系列的输入电压范围为 4.5-9V)
    2. 输出电压:单路或双路输出,涵盖多个常用电压等级(如 ±5V, ±9V, ±12V, ±15V, ±24V)
    3. 满载效率:最高可达 86%
    4. 隔离电压:1500VDC
    5. 工作温度范围:-40℃ 至 +85℃
    6. 短路保护:具备可持续短路保护功能
    7. 认证:通过 UL60950 和 EN62368 认证

    产品特点和优势


    1. 宽电压输入:2:1 的宽输入电压范围提高了系统的适应性和灵活性。
    2. 高效率:高达 86% 的转换效率显著降低了能量损失。
    3. 隔离电压:1500VDC 的隔离电压增强了产品的安全性。
    4. 短路保护:可持续短路保护机制保证了产品的稳定性。
    5. 温度范围广:可以在 -40℃ 至 +85℃ 的温度范围内正常工作,适合恶劣环境下的应用。

    应用案例和使用建议


    1. 通信设备:这些模块电源适用于各种通信设备,如路由器、交换机等。
    2. 仪器仪表:可用于各种测试仪器和医疗设备。
    3. 工业电子:适合工厂自动化、监控系统等工业应用场景。
    使用建议:
    1. 最小负载要求:为了确保最佳性能,使用时其输出最小负载不应低于额定负载的 5%。
    2. 输入输出电容:可以增加输入输出电容以减少纹波,但电容值不能超过产品最大容性负载。
    3. EMC 解决方案:根据手册中的推荐电路图 3 进行设计,以减少电磁干扰。

    兼容性和支持


    1. 兼容性:这些模块电源适用于广泛的输入电压范围,易于与其他电子设备集成。
    2. 支持和维护:广州金升阳科技有限公司提供了详尽的技术文档和在线支持,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 纹波和噪声问题:可以通过增加输入输出电容来减少纹波。
    2. 过载保护:短路保护功能可以自动恢复,无需手动干预。
    3. 启动电压问题:需要确保输入电压达到最低启动电压才能正常工作。

    总结和推荐


    总体来看,WRAZP-3WR2 和 WRBZP-3WR2 系列 DC/DC 模块电源凭借其高效率、宽电压输入范围和良好的工作温度适应性,在多种应用场景中表现出色。其独特的功能和优良的性能使其成为市场上极具竞争力的产品。因此,强烈推荐使用这些模块电源,特别是对于那些对高效率和宽温度适应性有较高要求的应用场合。
    如有更多疑问或需要技术支持,建议直接联系广州金升阳科技有限公司的客服部门。

WRA1205ZP-3WR2参数

参数
最小输出电压 -
最大输出电压 5V
最小输入电压 9V
输出类型 Fixed
开关频率 200KHz
最大输入电压 18V
输出数量 2
同步整流器 -
拓扑 -
功能 -
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

WRA1205ZP-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA1205ZP-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 WRA1205ZP-3WR2 WRA1205ZP-3WR2数据手册

WRA1205ZP-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
