首页  >  产品百科  >  A2412XT-1WR3-TR

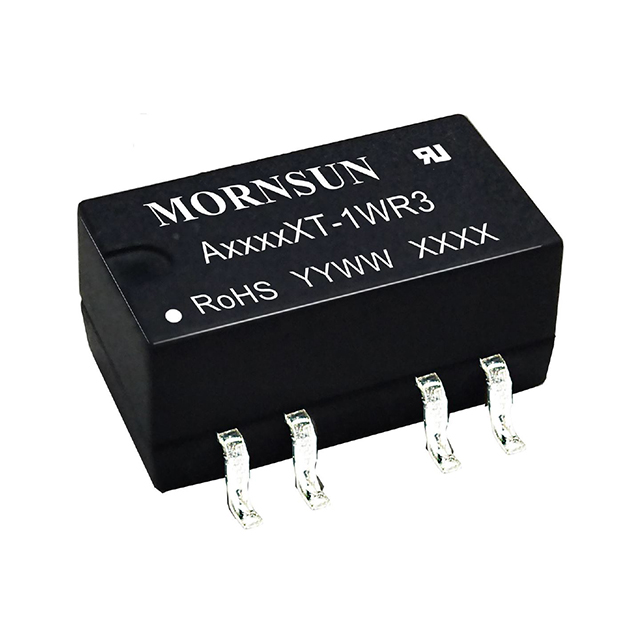

A2412XT-1WR3-TR

产品分类: DC-DC稳压器
产品描述: 2 12V 26.4V 21.6V 贴片安装,黏合安装 15.2mm*8.5mm*7.3mm
供应商型号: 2725-A2412XT-1WR3-TR-ND
供应商: Digi-Key
标准整包数: 500
MORNSUN/广州金升阳科技 DC-DC稳压器 A2412XT-1WR3-TR

A2412XT-1WR3-TR概述

    # AXT-1WR3-TR 系列 DC/DC 模块电源技术手册

    产品简介


    AXT-1WR3-TR 系列是一款高效、紧凑型的 DC/DC 模块电源,专为需要产生与输入电源隔离的两组电压的应用场合设计。该产品广泛应用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等领域。其设计不仅注重性能,还考虑了可靠性、环境适应性和兼容性。

    技术参数


    输入特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输入电流(满载/空载) | 12VDC 输入 102/8 | 107 | mA |
    15VDC 输入 81/8 | 85 | mA |
    24VDC 输入 99/8 | 103 | mA |
    输出特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输出电压精度 | 见误差包络曲线图 (图 1)
    | 纹波 & 噪声 | 20MHz 带宽 30 | 75 | mVp-p|
    通用特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 工作温度 | 温度≥100℃降额使用 | -40 105 | ℃ |
    | 绝缘电阻 | 输入-输出,绝缘电压 500VDC | 1000 MΩ |
    | 隔离电压 | 输入-输出,测试时间 1 分钟 | 1500 VDC |

    产品特点和优势


    1. 可持续短路保护:能够在发生短路时持续保护,避免损坏设备。
    2. 低空载输入电流:低至 8mA 的空载输入电流有助于节能。
    3. 高效率:最高可达 85% 的转换效率。
    4. 小型封装:采用 SMD 封装,占用空间小,适合紧凑设计。
    5. 宽工作温度范围:工作温度范围从 -40℃ 到 +105℃,具有良好的环境适应性。
    6. 高隔离电压:隔离电压达 1500VDC,有效隔离输入输出,提高安全性。

    应用案例和使用建议


    典型应用
    为了进一步减少输入输出纹波,可以在输入输出端连接一个电容滤波网络。具体电容值的选择需根据实际需求来确定,以确保安全可靠的工作。表 1 提供了一些推荐的电容值。
    使用建议
    在设计应用电路时,应合理选择滤波电容,防止过大电容导致的启动问题。同时,确保负载值不超过推荐值,以维持稳定性能。

    兼容性和支持


    该产品遵循国际标准引脚方式,便于与其他标准设备兼容。制造商提供完善的售前技术支持,并提供定制服务,可根据客户需求调整设计。

    常见问题与解决方案


    1. 启动问题:如遇到启动问题,可能是因为电容选择不当。建议适当减小电容值或更换更大容量的电容。
    2. 纹波过大:纹波过大的情况可以通过增加输出滤波电容来改善。
    3. 短路保护失效:检查短路保护电路是否正常工作,必要时可联系制造商寻求帮助。

    总结和推荐


    AXT-1WR3-TR 系列 DC/DC 模块电源凭借其高效的性能、可靠的短路保护机制、广泛的温度适应性和优良的设计,在多种应用场景中表现出色。其出色的兼容性使其成为许多电子设备的理想选择。总体而言,该产品非常值得推荐给那些需要高效、可靠电源解决方案的用户。

A2412XT-1WR3-TR参数

参数
开关频率 -
最大输出电压 12V
输出类型 -
功能 -
同步整流器 -
拓扑 -
输出数量 2
最小输出电压 -
最大输入电压 26.4V
最小输入电压 21.6V
长*宽*高 15.2mm*8.5mm*7.3mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

A2412XT-1WR3-TR厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

A2412XT-1WR3-TR数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 A2412XT-1WR3-TR A2412XT-1WR3-TR数据手册

A2412XT-1WR3-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 3.0074 ¥ 24.9237
库存: 1000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 12461.85
直接购买
加入购物车
