首页  >  产品百科  >  IF1505XT-1WR3

IF1505XT-1WR3

产品分类: DC-DC稳压器
产品描述: 1 5V 15.75V 14.25V 贴片安装,黏合安装 15.2mm*8.5mm*7.3mm
供应商型号: XN-IF1505XT-1WR3
供应商: 期货订购
标准整包数: 1

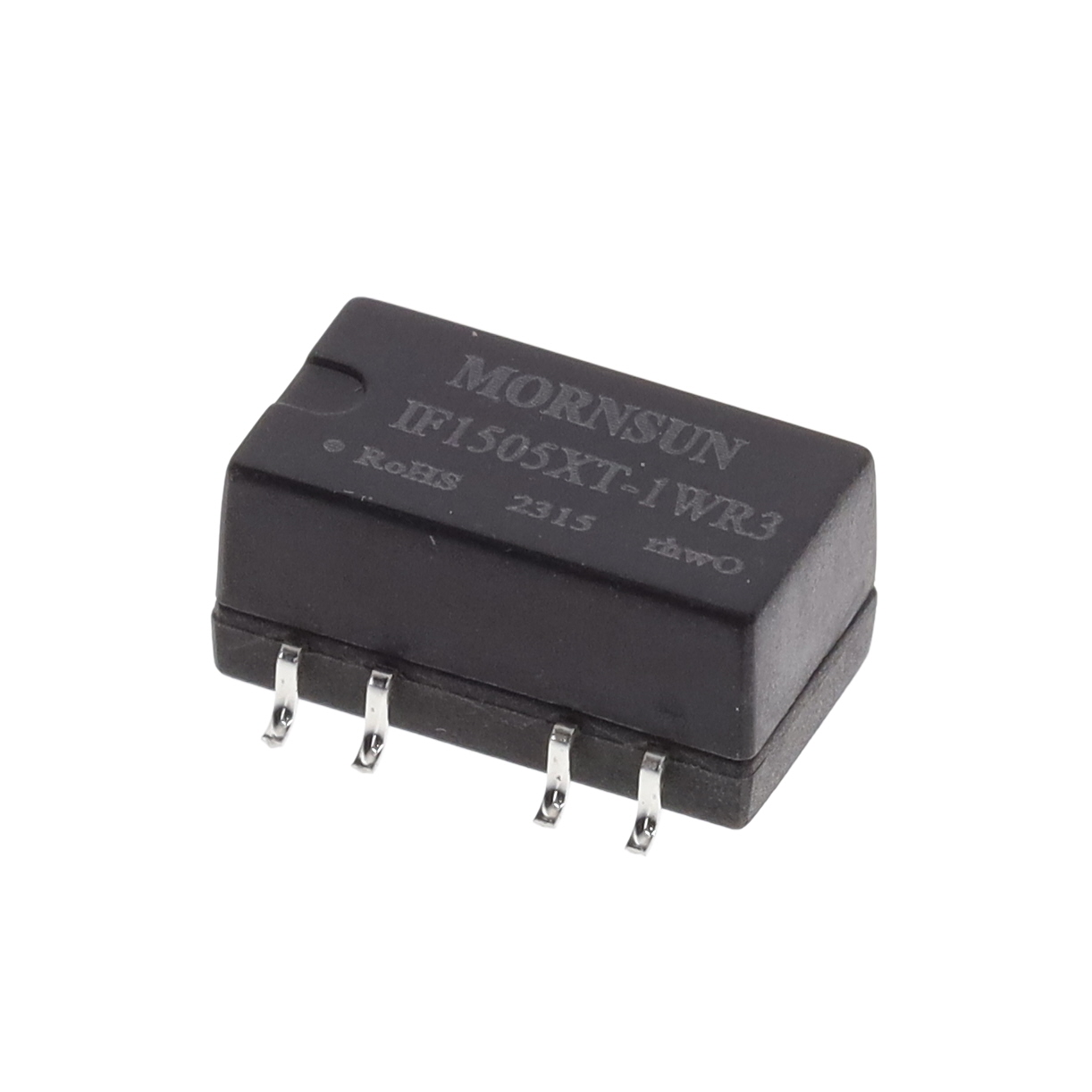

MORNSUN/广州金升阳科技 DC-DC稳压器 IF1505XT-1WR3

IF1505XT-1WR3概述

    # DC/DC 模块电源 IFXT-1WR3 系列技术手册

    产品简介


    DC/DC 模块电源 IFXT-1WR3 系列是广州金升阳科技有限公司生产的一款高性能、小型化的电源转换器,主要用于在板上电源系统中生成与输入电源隔离的电压。产品广泛应用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等场合。IFXT-1WR3 系列拥有高效率、宽工作温度范围以及国际标准引脚布局等特点,非常适合对稳定性和可靠性有较高要求的应用场景。

    技术参数


    输入特性
    - 输入电压范围:12V (11.4-12.6)V 或 15V (14.25-15.75)V 或 24V (22.8-25.2)V
    - 满载/空载输入电流:12VDC 输入时,121/8 mA 至 128/8 mA(根据输出电压)
    - 反射纹波电流:15 mA
    输出特性
    - 输出电压精度:±3%
    - 线性调节率:±0.25%
    - 负载调节率:±2%
    - 纹波噪声(20MHz 带宽):30mVp-p 至 100mVp-p
    - 短路保护:可持续,自恢复
    通用特性
    - 隔离电压:输入-输出 3000VDC
    - 绝缘电阻:输入-输出 1000MΩ
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 工作时外壳温升:25°C
    - 平均无故障时间(MTBF):3500 k hours
    物理特性
    - 外壳材料:黑色阻燃耐热塑料(UL94V-0)
    - 封装尺寸:15.24 x 11.40 x 7.25 mm
    - 重量:1.2g(Typ.)
    EMC 特性
    - 传导骚扰:CISPR32/EN55032 CLASS B
    - 辐射骚扰:CISPR32/EN55032 CLASS B
    - 静电放电:IEC/EN61000-4-2 Air ±8kV, Contact ±6kV perf. Criteria B

    产品特点和优势


    IFXT-1WR3 系列的主要特点包括:
    - 高效能:满载效率高达 71%
    - 低空载输入电流:仅 8mA
    - 宽工作温度范围:-40°C 至 +85°C
    - 隔离电压高达 3000VDC
    - 符合国际标准引脚方式
    - 小型 SMD 封装,方便集成到电路板中
    这些特点使其在市场上具有较强的竞争力,并能够在各种严苛的工作环境中保持稳定的性能。

    应用案例和使用建议


    典型应用场景
    IFXT-1WR3 系列广泛应用于:
    - 纯数字电路
    - 一般低频模拟电路
    - 继电器驱动电路
    - 数据交换电路
    使用建议
    1. 减小输入输出纹波:建议在输入和输出端连接电容滤波网络,具体电容值见表 1。
    2. 考虑启动问题:选择合适的滤波电容,避免因电容过大导致的启动问题。
    3. EMC 设计:根据图 3 中的 EMC 推荐电路进行设计,具体参数见表 2。
    表 1:推荐容性负载值
    | 输入电压 Vin | 输出电压 Vo | 输入电容 Cin | 输出电容 Cout |
    ||
    | 12VDC | 5VDC | 2.2µF/16V | 10µF/16V |
    | 15VDC | 12VDC | 1µF/25V | 2.2µF/25V |
    | 24VDC | 15VDC | 1µF/50V | 0.47µF/50V |
    表 2:EMC 推荐电路参数值
    | 输出电压 | C1/C2 (µF/耐压V) | CY (pF/耐压V) | C3 | LDM (µH) |

    | 5/12/15VDC | 4.7µF /50V | 270pF /3kVDC | 参考表 1 中 Cout 参数 | 6.8µH |

    兼容性和支持


    IFXT-1WR3 系列设计为符合国际标准,便于与其他电子元器件或设备兼容。公司提供了详细的技术文档和支持服务,包括但不限于《DC-DC(定压)模块电源应用指南》、《产品出货包装信息》等资料。

    常见问题与解决方案


    常见问题
    1. 如何减少输入输出纹波?
    2. 启动时遇到问题怎么办?
    解决方案
    1. 减少纹波:在输入和输出端连接适当的电容滤波网络,具体电容值参见表 1。
    2. 启动问题:检查输入电压和电容值,确保电容值不会导致启动问题。

    总结和推荐


    综合评估
    IFXT-1WR3 系列凭借其高效能、低功耗、宽工作温度范围和小型化设计,成为一种优秀的电源转换器。其广泛的适用范围和优秀的性能指标使得该产品在市场上具有较高的竞争力。强烈推荐使用此系列的 DC/DC 模块电源。
    结论
    综合来看,IFXT-1WR3 系列是值得推荐的产品。其高性能、宽温度适应性以及良好的性价比使其成为许多应用场景的理想选择。

IF1505XT-1WR3参数

参数
最大输入电压 15.75V
开关频率 -
输出数量 1
最小输出电压 -
同步整流器 -
功能 -
输出类型 -
拓扑 -
最小输入电压 14.25V
最大输出电压 5V
长*宽*高 15.2mm*8.5mm*7.3mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

IF1505XT-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

IF1505XT-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 IF1505XT-1WR3 IF1505XT-1WR3数据手册

IF1505XT-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
