首页  >  产品百科  >  E1212XT-1WR3-TR

E1212XT-1WR3-TR

产品分类: DC-DC稳压器
产品描述: 2 12V 13.2V 10.8V 贴片安装,黏合安装 15.2mm*8.5mm*7.3mm
供应商型号: XN-E1212XT-1WR3-TR
供应商: 期货订购
标准整包数: 1

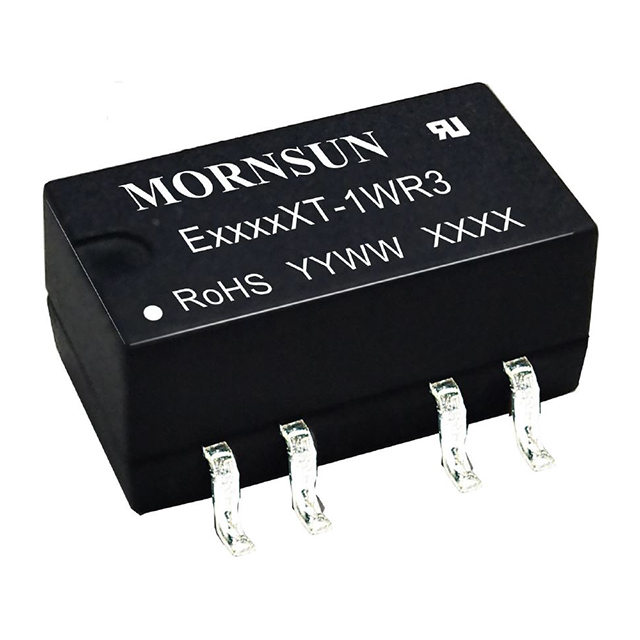

MORNSUN/广州金升阳科技 DC-DC稳压器 E1212XT-1WR3-TR

E1212XT-1WR3-TR概述

    # EXT-1WR3-TR系列DC/DC模块电源技术手册

    产品简介


    EXT-1WR3-TR系列DC/DC模块电源是专为需要在板级上产生与输入电源隔离的双路输出的电路设计的。这种电源主要用于纯数字电路、低频模拟电路、继电器驱动电路以及数据交换电路等领域。其典型应用包括车载电子系统、工业自动化控制和通信设备等,以实现高效的电力转换和隔离。

    技术参数


    以下是EXT-1WR3-TR系列的技术规格和性能参数:
    输入特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输入电压(VDC) | 12/15/24 | 10.8/13.5/21.6 13.2/16.5/26.4 | VDC |
    | 输入电流(满载/空载) 8 100/107/101/106/99/103 | mA |
    输出特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 输出电压(VDC) | ±5/±9/±12/±15/±24 | VDC |
    | 输出电流(mA) | 100/56/42/34/21 | mA |
    | 输出电压精度 | 见误差包络曲线图(图 1) | % |
    | 纹波&噪声 | 20MHz 带宽 30/50 | 75/100 | mVp-p |
    通用特性
    | 项目 | 工作条件 | Min. | Typ. | Max. | 单位 |
    |
    | 隔离电压 | 输入-输出 3000 VDC |
    | 工作温度 -40 105 | °C |
    | 存储温度 -55 125 | °C |
    | 冷却方式 自然空冷 |
    EMC特性
    | 项目 | 参数 | 值 |
    |
    | EMI传导骚扰 | CISPR32/EN55032 CLASS B
    | EMI辐射骚扰 | CISPR32/EN55032 CLASS B
    | EMS静电放电 | IEC/EN61000-4-2 | Air ±8kV, Contact ±6kV |

    产品特点和优势


    1. 可持续短路保护:该电源具备持续短路保护功能,能够自动恢复。
    2. 低空载电流:空载输入电流低至8mA,提高了能效比。
    3. 宽工作温度范围:工作温度范围为-40℃至+105℃,适应各种恶劣环境。
    4. 高效率:最高可达85%的效率,降低了能量损耗。
    5. 小型SMD封装:便于在PCB板上安装和布线,节省空间。
    6. 高隔离电压:隔离电压高达3000VDC,有效防止电气干扰。
    7. 国际标准引脚方式:兼容行业标准,便于集成和使用。

    应用案例和使用建议


    根据手册中的描述,该产品适用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路。例如,在工业自动化控制系统中,可以通过该电源为不同的子系统提供稳定的电源输出,以提高系统的整体可靠性和稳定性。
    使用建议
    - 减少输入输出纹波:在输入和输出端连接电容滤波网络,但要注意选择合适的电容值,避免启动问题。
    - 确保安全可靠工作:推荐的容性负载值如表1所示,可确保系统稳定运行。
    - EMC设计:根据表2中的推荐电路参数,进行EMI和EMS设计,以满足CISPR32/EN55032和IEC/EN61000-4-2标准的要求。

    兼容性和支持


    EXT-1WR3-TR系列具有良好的兼容性,可以轻松与其他电子元器件和设备集成。广州金升阳科技有限公司提供了详细的技术支持和维护服务,客户可通过其官方网站获取更多信息和帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决办法:
    1. 输入电流过高
    - 问题原因:负载过大。
    - 解决方法:检查负载并调整到合理范围。

    2. 输出电压不稳
    - 问题原因:输入电压不稳定或负载变化较大。
    - 解决方法:确保输入电压稳定,必要时增加滤波电容。

    3. EMC不合格
    - 问题原因:未按推荐电路进行设计。
    - 解决方法:参照表2中的EMC推荐电路进行重新设计。

    总结和推荐


    总体而言,EXT-1WR3-TR系列DC/DC模块电源以其高效、稳定和兼容性强的特点,广泛应用于多种电路设计中。该产品具备强大的过载保护、高效率和宽工作温度范围等显著优势,使其在市场上具有较高的竞争力。因此,强烈推荐在需要高可靠性电源转换的应用场景中使用此产品。
    如果您有任何疑问或需要更多技术支持,请联系广州金升阳科技有限公司的技术团队。

E1212XT-1WR3-TR参数

参数
拓扑 -
输出类型 -
同步整流器 -
最小输出电压 -
最大输入电压 13.2V
最大输出电压 12V
开关频率 -
输出数量 2
功能 -
最小输入电压 10.8V
长*宽*高 15.2mm*8.5mm*7.3mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

E1212XT-1WR3-TR厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

E1212XT-1WR3-TR数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 E1212XT-1WR3-TR E1212XT-1WR3-TR数据手册

E1212XT-1WR3-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
