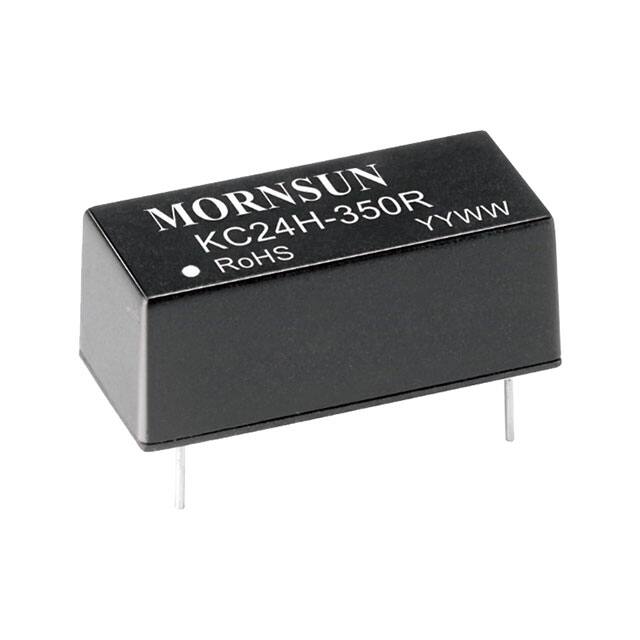

KC24H-350R3

产品分类: DC-DC稳压器
产品描述: 1 33V 3.3V 36V 6V 通孔安装 22.8mm*10.2mm*9.5mm
供应商型号: SG-KC24H-350R3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC稳压器 KC24H-350R3

KC24H-350R3概述

    # 大功率降压式LED恒流驱动器KC24H-xxxR3系列

    产品简介


    基本介绍
    KC24H-xxxR3系列是广州金升阳科技有限公司推出的一款专为高功率LED设计的大功率降压式LED恒流驱动器。该系列产品以其高效、宽输入电压范围和高可靠性等特点,在多个应用领域中备受青睐。
    主要功能和应用领域
    - 主要功能:该产品具备高达97%的高效率,能够适应6-36VDC的超宽输入电压范围,具有稳定的输出电流(±1%),并提供多种电流选择(300/350/700/1000/1200 mA)。此外,它还支持模拟调光、PWM调光及远程开关控制功能。
    - 应用领域:适用于背光源、汽车照明(12V、24V)、景观照明、特控照明、商务照明、路灯照明以及家用照明等多种照明系统。

    技术参数


    输入特性
    - 输入电压范围:6-36VDC
    - 极限输入电压:0-38VDC
    - 热插拔支持:不支持
    - 输入滤波类型:电容滤波
    输出特性
    - 输出电流精度:±2%(1-10个LED)
    - 输出电流稳定度:±1%
    - 纹波&噪声:最大100mVp-p(300/350/700mA型号),200mVp-p(1000/1200mA型号)
    - 输出功率:
    - KC24H-300R3: 9.9W(300mA)
    - KC24H-350R3: 11.6W(350mA)
    - KC24H-700R3: 23.1W(700mA)
    - KC24H-1000R3: 33.0W(1000mA)
    - KC24H-1200R3: 39.6W(1200mA)
    工作环境
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-55℃至+125℃
    其他特性
    - 开关频率:
    - KC24H-300/350/700R3: 600kHz
    - KC24H-1000/1200R3: 300kHz
    - 平均无故障时间:MIL-HDBK-217F@25℃ 下达1000小时
    - 物理特性:
    - 外壳材料:黑色阻燃耐热塑料(UL94V-0)
    - 尺寸:
    - KC24H-300/350/700R3: 22.80 x 10.20 x 9.00mm
    - KC24H-1000/1200R3: 31.70 x 20.30 x 12.65mm
    - 重量:
    - KC24H-300/350/700R3: 4.2g
    - KC24H-1000/1200R3: 14.5g
    - 冷却方式:自然空冷

    产品特点和优势


    独特功能和优势
    1. 高效率:高达97%,有助于节能和延长产品寿命。
    2. 宽输入电压范围:适应6-36VDC的输入电压,提高系统的灵活性。
    3. 稳定的输出电流:输出电流精度和稳定度高,确保LED灯的可靠工作。
    4. 多种调光方式:支持模拟调光和PWM调光,满足不同应用需求。
    5. 远程开关控制:便于远程管理和监控。
    6. 工作温度范围广:可在-40℃至+85℃的环境下稳定工作。
    7. 远距离通信:内置的远程开/关功能方便进行远程控制。
    8. 持久耐用:可持续短路保护,自恢复能力强。
    9. 环保认证:RoHS认证,符合环境保护要求。

    应用案例和使用建议


    实际使用场景
    KC24H-xxxR3系列常用于各种LED照明系统,包括背光源、汽车照明、景观照明、特控照明、商务照明、路灯照明以及家用照明等。在这些应用场景中,产品的稳定性和可靠性得到充分验证。
    使用建议
    1. 保护措施:建议在每个支路前加接一个正温度系数的PTC元件以保护LED免受过热影响。
    2. 正确连接:输出负极不可接地,否则可能导致模块损坏。
    3. PWM调光控制:PWM信号的最小导通时间不应小于0.75ms。调光频率应在200Hz以上,避免人眼观测到LED闪烁。

    兼容性和支持


    兼容性
    KC24H-xxxR3系列可以与其他标准的电子元器件或设备无缝兼容,且适用于多种电源环境。
    支持信息
    广州金升阳科技有限公司提供全面的技术支持和售后服务,客户可以通过官方渠道获取详细的技术文档和指导。如有特殊需求,公司还可以提供定制服务。

    常见问题与解决方案


    问题与解决办法
    1. 产品无法正常工作
    - 原因:可能是由于PWM信号的最小导通时间不足。
    - 解决办法:确保PWM信号的导通时间大于0.75ms。
    2. 输出电流不稳定
    - 原因:可能是因为负载变化过大。
    - 解决办法:确保负载在允许范围内波动。
    3. 过热保护启动
    - 原因:长时间高负荷运行可能导致温度过高。
    - 解决办法:采取适当散热措施或降低工作负荷。

    总结和推荐


    综合评估
    KC24H-xxxR3系列是一款高性能的大功率LED驱动器,具有高效的电源转换能力、宽输入电压范围和稳定可靠的输出电流。其独特的调光功能和远程控制能力使其在市场上具有较高的竞争力。
    推荐意见
    鉴于该产品的卓越性能和广泛应用前景,强烈推荐在需要高效、稳定LED驱动的场景中使用KC24H-xxxR3系列。无论是商业照明还是家用照明,这款驱动器都是理想的选择。

KC24H-350R3参数

参数
拓扑 -
最大输出电压 33V
开关频率 -
输出数量 1
输出类型 -
最大输入电压 36V
功能 -
最小输出电压 3.3V
同步整流器 -
最小输入电压 6V
长*宽*高 22.8mm*10.2mm*9.5mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

KC24H-350R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

KC24H-350R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 KC24H-350R3 KC24H-350R3数据手册

KC24H-350R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.049
50+ ¥ 18.45
100+ ¥ 17.835
500+ ¥ 17.22
1000+ ¥ 16.605
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.04
