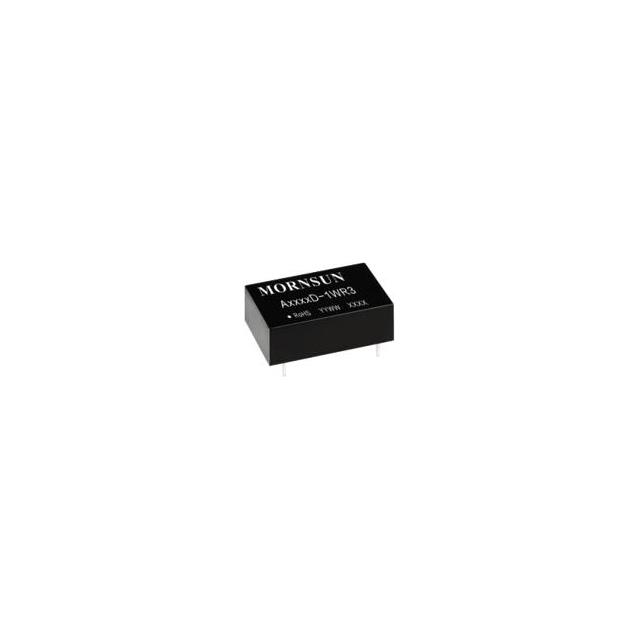

A2412D-1WR3

产品分类: DC-DC稳压器
产品描述: 2 12V 26.4V 21.6V 通孔安装 20mm*10mm*7mm
供应商型号:
供应商:
标准整包数: 0
MORNSUN/广州金升阳科技 DC-DC稳压器 A2412D-1WR3

A2412D-1WR3概述

    DC/DC 模块电源 AD-1WR3 系列技术手册解析

    1. 产品简介


    DC/DC 模块电源 AD-1WR3 系列 是一款专为板上电源系统设计的高效电源转换器。它具有定电压输入和隔离非稳压正负双路输出的特点,特别适用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等应用场合。这款电源模块能够实现可持续短路保护,并且在空载状态下输入电流非常低,仅为 8mA。此外,它的工作温度范围极广,从 -40℃ 到 +105℃,能够适应各种恶劣环境条件。

    2. 技术参数


    - 输入电压:10.8V 至 13.2V(A1205D-1WR3),13.5V 至 16.5V(A1524D-1WR3),21.6V 至 26.4V(A2409D-1WR3)
    - 输出电压:±5VDC(A1205D-1WR3)、±12VDC(A1212D-1WR3)、±24VDC(A1224D-1WR3)、±24VDC(A1524D-1WR3)、±9VDC(A2409D-1WR3)、±12VDC(A2412D-1WR3)、±15VDC(A2415D-1WR3)
    - 输出电流:±100mA(A1205D-1WR3)、±42mA(A1212D-1WR3)、±21mA(A1224D-1WR3)、±21mA(A1524D-1WR3)、±56mA(A2409D-1WR3)、±42mA(A2412D-1WR3)、±33mA(A2415D-1WR3)
    - 满载效率:76% 至 81%
    - 隔离电压:1500VDC
    - 功率密度:高
    - 散热方式:自然空冷
    - 环境温度范围:-40℃ 至 +105℃
    - 存储温度范围:-55℃ 至 +125℃

    3. 产品特点和优势


    - 高效能:最高效率可达 81%,适合高能效要求的应用。
    - 可持续短路保护:自动恢复,无需外部干预。
    - 宽工作温度范围:从 -40℃ 到 +105℃,适合恶劣环境。
    - 低空载输入电流:仅为 8mA,有助于节能。
    - 高隔离电压:1500VDC,确保电气安全。
    - 国际标准引脚方式:易于集成到各种电路板中。

    4. 应用案例和使用建议


    应用案例:这款 DC/DC 模块电源广泛应用于纯数字电路、低频模拟电路、继电器驱动电路和数据交换电路等。例如,在数字信号处理系统中,它能够稳定地为不同子系统供电,避免因电源波动导致的信号失真。
    使用建议:
    - 在输入输出端添加适当的电容滤波网络,可以进一步减少纹波。但要注意选择合适的滤波电容,过大可能会引起启动问题。
    - 为了确保可靠工作,根据表 1 推荐的容性负载值进行设计。
    - 使用图 4 推荐的 EMC 解决方案电路,可以有效抑制电磁干扰。

    5. 兼容性和支持


    - 兼容性:与多种主流电子元器件和设备兼容,适用于各种工业控制系统和自动化设备。
    - 支持和服务:制造商提供详细的技术文档和支持服务,包括应用指南、EMC 测试报告和故障排查指南。客户可以直接联系技术人员获取定制化支持。

    6. 常见问题与解决方案


    1. 问题:无法达到规定的效率。
    - 解决方案:检查输入电压是否在规定范围内,确认负载是否合适,重新校准电容滤波网络。
    2. 问题:输出电压不稳定。
    - 解决方案:检查输入电压稳定性,确保接地良好,调整输出滤波电容值。
    3. 问题:在低温环境下运行不正常。
    - 解决方案:确认温度范围符合手册要求,增加预热措施或使用额外的加热设备。

    7. 总结和推荐


    综合评估:DC/DC 模块电源 AD-1WR3 系列以其高效能、宽工作温度范围和高隔离电压等优点,在许多应用场合中表现出色。其出色的可靠性使其成为电源管理的理想选择。此外,详细的文档和支持使得安装和调试更加简单便捷。
    推荐:强烈推荐用于需要高可靠性和高效率电源供应的应用,尤其是工业控制、医疗设备和通信系统等领域。

A2412D-1WR3参数

参数
最大输出电压 12V
功能 -
同步整流器 -
输出数量 2
拓扑 -
最大输入电压 26.4V
最小输入电压 21.6V
最小输出电压 -
输出类型 -
开关频率 -
长*宽*高 20mm*10mm*7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
