URA4805YMD-15WR3

产品分类: DC-DC稳压器
产品描述: 2 5V 75V 18V 通孔安装 25.4mm*25.4mm*11.7mm
供应商型号: 2725-URA4805YMD-15WR3-ND
供应商: Digi-Key
标准整包数: 1

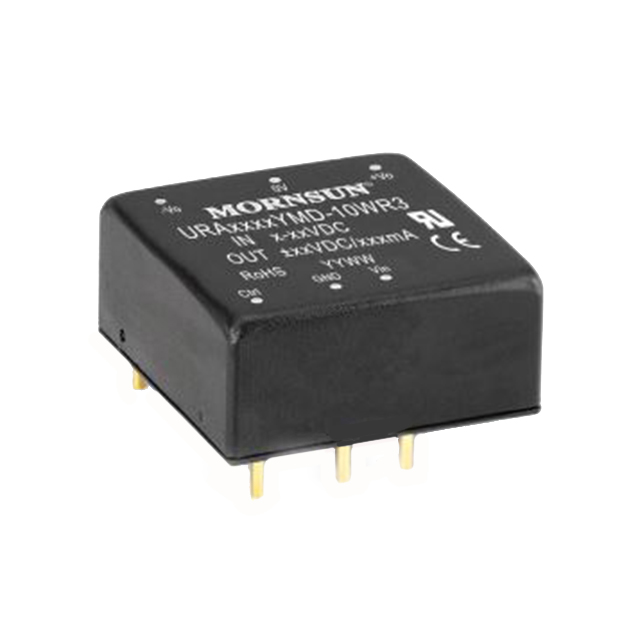

MORNSUN/广州金升阳科技 DC-DC稳压器 URA4805YMD-15WR3

URA4805YMD-15WR3概述

    # URAYMD-15WR3 系列 DC/DC 模块电源

    产品简介


    URAYMD-15WR3 系列是一款高效能的 DC/DC 模块电源,适用于多种电子设备。该产品提供15W的输出功率,具有4:1的超宽电压输入范围,并且能够在广泛的工业和消费应用环境中稳定工作。主要应用于工控、电力、仪器仪表、通信和铁路等领域。

    技术参数


    输入特性
    - 电压输入范围:9-36VDC 或 18-75VDC
    - 满载电流:最大 719mA(24VDC),364mA(48VDC)
    - 空载电流:最大 20mA(24VDC),11mA(48VDC)
    - 效率:最高可达90%
    - 输入欠压保护:24VDC 下限6.5V,48VDC 下限15.5V
    - 输入反接保护:A2S 和 A4S 封装型号具备输入反接保护功能
    - 热插拔:不支持
    输出特性
    - 输出电压精度:±1%
    - 负载调节率:±0.5%
    - 纹波和噪声:100mVp-p 到 200mVp-p
    - 瞬态恢复时间:300μs 至 500μs
    - 过压保护:输入电压范围内的110%至160%
    - 过流保护:110%至200%
    - 短路保护:可持续,自恢复
    工作环境
    - 工作温度范围:-40°C 至 +105°C
    - 存储温度范围:-55°C 至 +125°C
    - 存储湿度:无凝结 5% 至 95% RH

    产品特点和优势


    URAYMD-15WR3 系列的优势在于其高效的转换能力和广泛的输入电压范围。此外,其独特的隔离设计和多重保护机制使其能够安全可靠地运行在各种复杂环境下。例如:
    - 超宽输入电压范围:支持从9V到75V的宽电压输入,适合不同的供电需求。
    - 高效率:最高可达90%,有助于提高系统整体效率。
    - 空载功耗低:低至0.24W,节省能源。
    - 隔离电压:1500VDC,确保电气安全。
    - 多种保护功能:包括输入欠压、输出短路、过流、过压保护。
    - 国际标准引脚方式:方便集成到各类系统中。

    应用案例和使用建议


    URAYMD-15WR3 系列广泛应用于工业控制、电力、仪器仪表、通信和铁路等领域。在工业自动化系统中,可以作为可靠的电源供应装置,以确保系统稳定运行。对于需要长时间不间断工作的设备,该产品具有出色的可靠性和稳定性。
    使用建议
    1. 输入电压选择:根据实际应用场景选择合适的输入电压范围,确保电源稳定运行。
    2. 外部电容配置:在需要进一步降低输入输出纹波时,可以在输入和输出端增加外接电容。
    3. 推荐电路设计:参考应用电路图,合理配置元件以优化系统性能。

    兼容性和支持


    URAYMD-15WR3 系列与多种标准和认证相符,如 EN62368-1、EN50155 等。此外,厂家还提供了详尽的技术支持和售后保障,包括产品定制服务。通过官方网站,用户可以获得更多的技术支持和产品信息。

    常见问题与解决方案


    1. 输入电压不稳定导致的输出波动
    - 解决方案:检查输入电压范围,确保其在规定的范围内。
    2. 输出电压精度超出预期
    - 解决方案:重新校准输出电压,或者更换符合标准的元件。
    3. 散热不良导致的工作异常
    - 解决方案:确保良好的通风条件,并适当增加散热片。

    总结和推荐


    综上所述,URAYMD-15WR3 系列 DC/DC 模块电源凭借其高效率、宽输入电压范围和多种保护机制,成为一种极具竞争力的产品。该产品广泛适用于各种工业和消费应用,表现出色。因此,我们强烈推荐使用该产品来提升系统的可靠性和稳定性。
    对于任何具体应用或技术支持需求,广州金升阳科技有限公司提供了全面的服务和支持。

URA4805YMD-15WR3参数

参数
拓扑 -
最大输出电压 5V
最大输入电压 75V
输出类型 -
最小输出电压 -
开关频率 -
输出数量 2
同步整流器 -
功能 -
最小输入电压 18V
长*宽*高 25.4mm*25.4mm*11.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

URA4805YMD-15WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URA4805YMD-15WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 URA4805YMD-15WR3 URA4805YMD-15WR3数据手册

URA4805YMD-15WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.0992 ¥ 212.0882
5+ $ 23.8222 ¥ 199.3624
10+ $ 23.4707 ¥ 196.4206
25+ $ 22.7802 ¥ 190.6415
50+ $ 21.7036 ¥ 181.6316
100+ $ 21.0718 ¥ 176.3442
250+ $ 20.4516 ¥ 171.1547
500+ $ 19.7848 ¥ 165.5736
库存: 38
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 212.08
