E1205S-2WR3

产品分类: DC-DC稳压器
产品描述: 2 5V 13.2V 10.8V 通孔安装 19.7mm*7.1mm*10.2mm
供应商型号: SG2-E1205S-2WR3
供应商: 云汉优选
标准整包数: 1

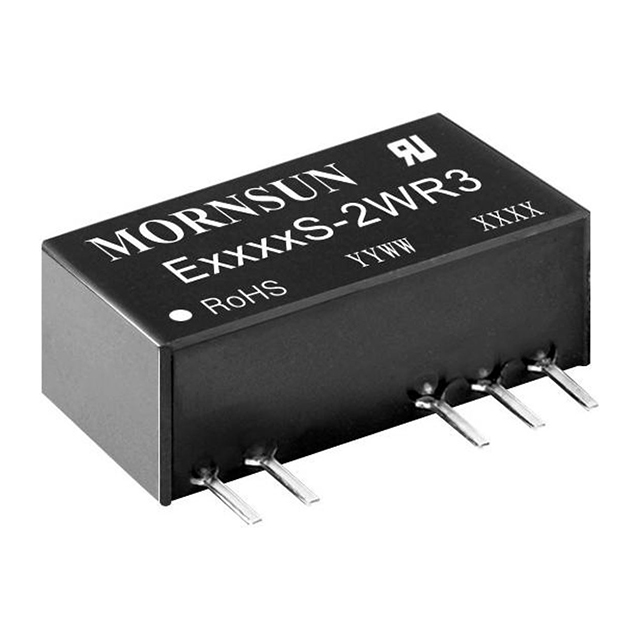

MORNSUN/广州金升阳科技 DC-DC稳压器 E1205S-2WR3

E1205S-2WR3概述

    DC/DC 模块电源 ES-2WR3 & FS-2WR3 系列技术手册

    产品简介


    DC/DC 模块电源 ES-2WR3 和 FS-2WR3 系列是由广州金升阳科技有限公司开发的电子元器件。这类电源主要用于板上电源系统,能够为需要与输入电源隔离的场合生成一组独立的电压。它们广泛应用于输入电源电压比较稳定(电压变化范围±10%Vin)、需要隔离(隔离电压≤3000VDC)的应用场景,并且对输出电压稳定度和纹波噪声的要求不高。

    技术参数


    该系列模块电源的技术参数如下:
    | 产品型号 | 输入电压 (VDC) | 输出电压 (VDC) | 输出电流 (mA) | 满载效率 (%) | 最大容性负载 (µF) |
    |
    | E1203S-2WR3 | 12 | ±3.3 | ±303 | 71 | 1200 |
    | E1205S-2WR3 | 12 | ±5 | ±200 | 76
    | E1207S-2WR3 | 12 | ±7.2 | ±139 | 76 | 470 |
    | E1209S-2WR3 | 12 | ±9 | ±111 | 78
    | E1212S-2WR3 | 12 | ±12 | ±83 | 79 | 220 |
    | E1215S-2WR3 | 12 | ±15 | ±67 | 79
    | E1224S-2WR3 | 12 | ±24 | ±42 | 79 | 100 |
    | F1205S-2WR3 | 5 | ±5 | ±400 | 78 | 2400 |
    | F12X6S-2WR3 | 6.4 | ±6.4 | ±312 | 78 | 1000 |
    | F1209S-2WR3 | 9 | ±9 | ±222 | 78
    | F1212S-2WR3 | 12 | ±12 | ±167 | 80 | 560 |
    | F1215S-2WR3 | 15 | ±15 | ±133 | 81
    | F1224S-2WR3 | 24 | ±24 | ±83 | 82 | 220 |
    其他型号的输入电压、输出电压和电流等参数详见上表。总体来看,该系列电源具有较高的工作效率,可达86%,并且具备隔离电压3000VDC、国际标准引脚方式等特点,已经通过IEC62368、UL62368、EN62368认证。

    产品特点和优势


    DC/DC模块电源ES-2WR3和FS-2WR3系列的特点和优势包括:
    - 可持续短路保护:能够长时间保持稳定的输出。
    - 低空载输入电流:空载输入电流低至8mA,有助于节省能耗。
    - 宽广的工作温度范围:能够在-40℃到+105℃的环境中正常工作。
    - 高效率:满载时最高效率可达86%,有助于提高整体系统的能效。
    - 高功率密度:在紧凑的尺寸内实现高效的电力转换。
    - 隔离电压高:达到3000VDC的隔离电压,可以防止不同电路间的干扰。
    - 国际标准引脚方式:符合国际标准,便于安装和使用。
    这些特点使得该系列产品在众多应用场合中表现出卓越的性能和可靠性。

    应用案例和使用建议


    根据手册中的应用案例和推荐电路,我们可以看出这些电源模块被广泛用于工业控制、通信设备、汽车电子等领域。特别是在需要对输入和输出进行电气隔离的情况下,例如电源逆变器、传感器接口、医疗设备和通信接口等。
    为了确保最佳性能,建议在输入输出端连接合适的电容滤波网络。手册中还提供了推荐容性负载值表,详细列出了每个输出电压下的推荐电容值。注意不要选择过大的电容,以免影响启动性能。

    兼容性和支持


    广州金升阳科技有限公司提供了完善的兼容性和支持服务。这些电源模块与市面上多数电子元器件和设备兼容。此外,公司还提供了详尽的技术文档和应用指南,用户可以直接访问官网(www.mornsun.cn)获取更多信息。如果需要定制产品,可以直接联系公司技术人员。

    常见问题与解决方案


    根据技术手册,以下是一些可能遇到的常见问题及其解决方案:
    1. 启动困难:
    - 原因:输入电容过大。
    - 解决方案:检查并调整输入电容,避免过大。
    2. 效率低下:
    - 原因:负载不匹配或输入电压不稳定。
    - 解决方案:检查负载情况,确保输入电压稳定。
    3. 输出电压不稳定:
    - 原因:电容滤波不足或负载变化过大。
    - 解决方案:增加合适的电容滤波,并减少负载波动。
    4. 温升过高:
    - 原因:工作环境温度过高或散热不良。
    - 解决方案:优化散热设计,确保良好通风。

    总结和推荐


    综上所述,DC/DC模块电源ES-2WR3和FS-2WR3系列具备出色的性能和广泛应用性,适合各种需要电气隔离的电源需求。其高效率、高功率密度、宽广的工作温度范围和丰富的兼容性使其成为理想的板上电源解决方案。鉴于其优异的表现,我们强烈推荐使用这一系列电源模块。
    广州金升阳科技有限公司提供的技术支持和详尽的应用指南也为用户带来了极大的便利。对于需要高可靠性电源的应用场合,这些产品无疑是最佳选择。

E1205S-2WR3参数

参数
最大输出电压 5V
最小输出电压 -
输出数量 2
拓扑 -
最小输入电压 10.8V
开关频率 -
同步整流器 -
功能 -
输出类型 -
最大输入电压 13.2V
长*宽*高 19.7mm*7.1mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

E1205S-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

E1205S-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 E1205S-2WR3 E1205S-2WR3数据手册

E1205S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
