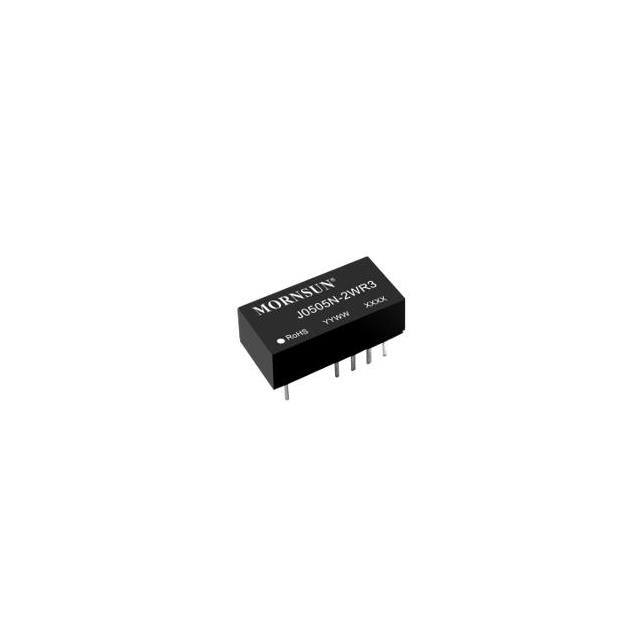

J0505N-1WR3

产品分类: DC-DC稳压器
产品描述: 4 5V 5.5V 4.5V DIP-10 通孔安装 20.3mm*10.2mm*8.2mm
供应商型号: 2725-J0505N-1WR3-ND
供应商: Digi-Key
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC稳压器 J0505N-1WR3

J0505N-1WR3概述

    J0505N-1WR3 DC/DC 模块电源技术手册

    产品简介


    J0505N-1WR3 是一款专为需要四组独立且与输入电源隔离的应用场合设计的 DC/DC 模块电源。其主要功能包括:四路独立的输出电压,高效率(最高可达85%),宽泛的工作温度范围(-40℃到+105℃),以及可持续短路保护功能。这些特性使其特别适用于纯数字电路、低频模拟电路以及多组独立电源供电需求的系统。

    技术参数


    - 输入电压范围: 4.5VDC 至 5.5VDC(标称值:5VDC)
    - 输出电压: 每路输出均为5VDC,满载效率高达85%
    - 满载输出电流: 每路50mA(最大值)
    - 满载电流: 263mA(5VDC输入时)
    - 输入电流(满载/空载): 250mA/20mA(5VDC输入时)
    - 输出电压精度: 见误差包络曲线图(图1)
    - 纹波和噪声: 20MHz带宽下最大75mVpp
    - 工作温度: -40℃至+105℃
    - 存储温度: -55℃至+125℃
    - 隔离电压: 输入-输出 1500VDC,输出-输出 1000VDC
    - 绝缘电阻: 输入-输出 1000MΩ(500VDC 测试)
    - 开关频率: 270KHz(100%负载时)
    - 平均无故障时间(MTBF): 3500K小时(25℃)

    产品特点和优势


    - 可持续短路保护:电源具有自恢复功能,确保系统稳定运行。
    - 高效能:最高可达85%的满载效率,适合节能要求高的应用场景。
    - 宽工作温度范围:-40℃至+105℃,适用于多种恶劣环境。
    - 小型化设计:采用DIP封装,尺寸仅为20.32 x 10.16 x 8.20mm,适合空间受限的应用。
    - 可靠的安全隔离:输入-输出隔离电压1500VDC,确保电气安全。
    - 满足国际认证标准:符合UL62368和EN62368标准,保障产品质量。

    应用案例和使用建议


    J0505N-1WR3 主要应用于纯数字电路和低频模拟电路,例如家庭自动化设备、工业控制系统、医疗仪器等领域。使用建议如下:
    - 输入输出滤波:为了降低纹波和噪声,可在输入输出端加装电容滤波网络,但需注意选用合适的电容值以避免启动问题。
    - EMC设计:建议根据推荐电路配置滤波电容(如C1/C2、CY1/CY2、C3/C4/C5/C6)和电感(LDM),以确保良好的电磁兼容性。
    - 散热管理:在高温环境下工作时,应适当考虑散热措施,确保电源的长期稳定运行。

    兼容性和支持


    J0505N-1WR3 与市面上主流的微控制器、传感器和通信模块兼容,可以方便地集成到各种电子系统中。此外,广州金升阳科技有限公司提供详细的技术支持和售后服务,如有定制需求也可联系公司技术人员进行咨询。

    常见问题与解决方案


    - 问题: 启动时出现过压现象。
    - 解决方法: 检查输入端电容值是否过大,适当减小电容值,或者重新调整输入端滤波电路。
    - 问题: 输出电压不稳定。
    - 解决方法: 检查负载是否符合规范,必要时增加输出端电容,以提高稳定性。
    - 问题: 输出纹波较大。
    - 解决方法: 在输出端并联一个小电容,以减小纹波和噪声。

    总结和推荐


    J0505N-1WR3 是一款功能全面、性能优异的DC/DC模块电源,特别适合需要高效率、高隔离度和宽工作温度范围的应用场景。其出色的稳定性和可靠性使其在市场上具有较强的竞争力。我们强烈推荐这款产品用于各类需要独立隔离电源供应的电子系统中。

J0505N-1WR3参数

参数
开关频率 -
输出数量 4
同步整流器 -
输出类型 -
最小输出电压 -
最大输入电压 5.5V
拓扑 -
最大输出电压 5V
功能 -
最小输入电压 4.5V
长*宽*高 20.3mm*10.2mm*8.2mm
通用封装 DIP-10
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

J0505N-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

J0505N-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 J0505N-1WR3 J0505N-1WR3数据手册

J0505N-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2885 ¥ 19.3378
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.33
