F1505S-1WR3

产品分类: DC-DC稳压器
产品描述: 1 5V 16.5V 13.5V SIP-4 通孔安装 19.7mm*6mm*10.2mm
供应商型号: SG-F1505S-1WR3
供应商: 期货订购
标准整包数: 1

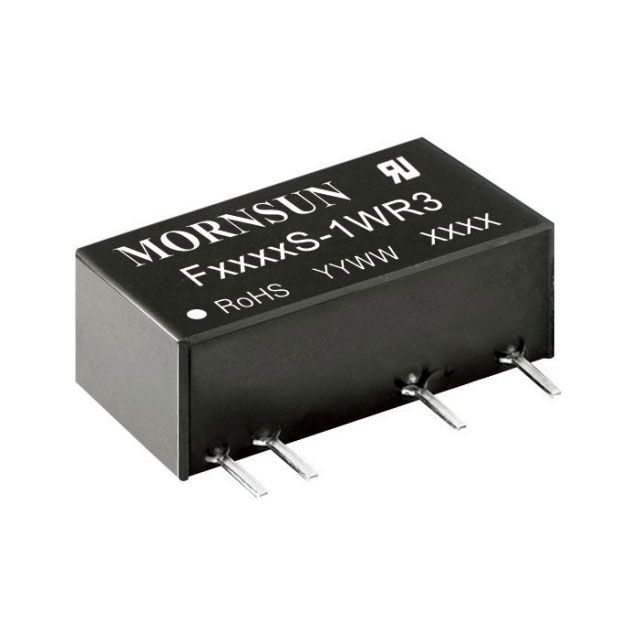

MORNSUN/广州金升阳科技 DC-DC稳压器 F1505S-1WR3

F1505S-1WR3概述

    DC/DC 模块电源 ES-1WR3 & FS-1WR3 系列

    产品简介


    DC/DC 模块电源是一种用于将一种直流电压转换为另一种直流电压的设备。ES-1WR3 和 FS-1WR3 系列是专为电路板上的分布式电源系统设计的产品,适用于数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等。这些模块电源具有高效率、隔离电压和宽输入电压范围等特点,能够满足各种工业应用的需求。

    技术参数


    - 输入电压 (VDC):12VDC(10.8-13.2V)、15VDC(13.5-16.5V)、24VDC(21.6-26.4V)
    - 输出电压 (VDC):3.3VDC、5VDC、9VDC、12VDC、15VDC、24VDC
    - 输出电流 (mA):最大值为 1000mA
    - 满载效率 (%):高达 81%
    - 隔离电压 (VDC):3000VDC
    - 工作温度范围:-40°C 至 +105°C
    - 纹波噪声 (mVp-p):≤ 150mVp-p
    - 瞬态响应时间 (μs):≤ 18μs(12VDC 输入),≤ 21μs(15VDC 输入),≤ 30μs(24VDC 输入)

    产品特点和优势


    - 持续短路保护:可承受长时间短路而不损坏
    - 空载输入电流低:最低至 8mA
    - 高效率:满载效率高达 81%
    - 隔离电压高:可达 3000VDC
    - 国际标准认证:符合 UL62368-1、EN62368-1、BS EN62368-1、IEC62368-1 标准

    应用案例和使用建议


    - 数字电路:适用于需要高精度和稳定性的数字电路。
    - 模拟电路:适用于低频模拟电路,提供稳定的电源输出。
    - 继电器驱动电路:能够提供足够的电流来驱动继电器。
    - 数据交换电路:适用于需要隔离电源的数据交换电路。
    使用建议:
    - 在输入端连接一个合适的滤波电容,以减少纹波噪声。
    - 确保输出负载的稳定性,避免瞬态响应时间过长导致的问题。
    - 使用推荐的电容值进行输出滤波,如表 1 所示。

    兼容性和支持


    - 兼容性:该系列电源模块与多种电路板和设备兼容,适用于广泛的应用场合。
    - 支持和服务:厂家提供全面的技术支持和售后服务,包括产品定制服务和详细的使用指南。

    常见问题与解决方案


    - 问题:电源模块启动时出现异常
    - 解决方案:检查输入电压是否在规定的范围内,确保输入端电容正确连接。
    - 问题:输出电压不稳定
    - 解决方案:检查负载是否稳定,确保输出端电容值符合推荐值。
    - 问题:模块过热
    - 解决方案:检查工作环境温度是否过高,确保良好的散热条件。

    总结和推荐


    ES-1WR3 & FS-1WR3 系列 DC/DC 模块电源具有高效率、高隔离电压和宽输入电压范围的特点,适用于多种工业应用。其持续短路保护和空载输入电流低的优势使其在实际应用中表现出色。强烈推荐给需要高可靠性和稳定电源输出的用户。

F1505S-1WR3参数

参数
开关频率 -
同步整流器 -
功能 -
最大输入电压 16.5V
输出类型 -
最大输出电压 5V
最小输入电压 13.5V
输出数量 1
最小输出电压 -
拓扑 -
长*宽*高 19.7mm*6mm*10.2mm
通用封装 SIP-4
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

F1505S-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F1505S-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 F1505S-1WR3 F1505S-1WR3数据手册

F1505S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.5029
50+ ¥ 8.745
100+ ¥ 8.4535
500+ ¥ 8.162
1000+ ¥ 7.8705
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.5
