WRA1215ZP-3WR2

产品分类: DC-DC稳压器
产品描述: 2 15V 18V 9V 通孔安装 32mm*20mm*10.8mm
供应商型号: ESY-WRA1215ZP-3WR2
供应商: 海外现货
标准整包数: 1

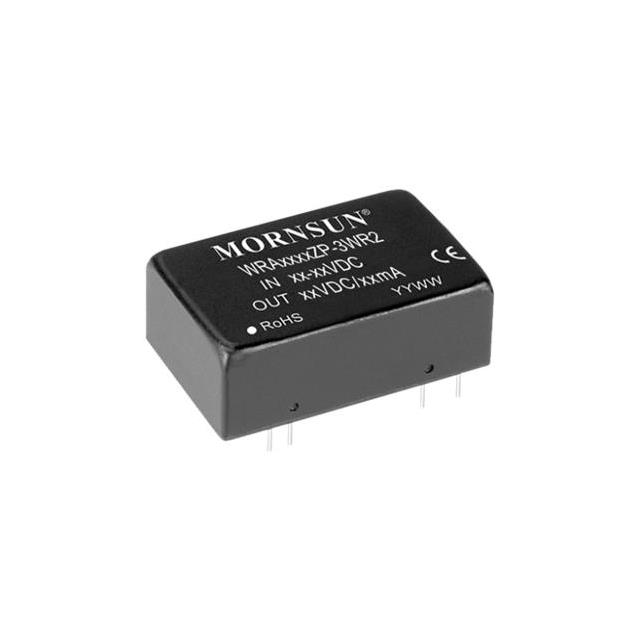

MORNSUN/广州金升阳科技 DC-DC稳压器 WRA1215ZP-3WR2

WRA1215ZP-3WR2概述

    WRAZP-3WR2 & WRBZP-3WR2 系列 DC/DC 模块电源

    1. 产品简介


    WRAZP-3WR2 & WRBZP-3WR2 系列是由广州金升阳科技有限公司推出的 3W 隔离式 DC-DC 模块电源。这些电源具备宽电压输入范围(2:1),支持正负双路或单路输出,适用于多种工业电子应用场合。该系列产品具有高效率(高达 86%)、隔离电压 1500VDC 和可持续短路保护等特性,特别适合于通信设备、仪器仪表及工业控制等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 | 4.5 | 5 | 9 | VDC |
    | 输出电压 | ±5 | ±5 | ±5 | VDC |
    | 输出电流 | ±15 | ±15 | ±15 | mA |
    | 效率 | 74 | 76 | - | % |
    | 隔离电压 | - | - | 1500 | VDC |
    | 工作温度范围 | -40 | 85 | ℃ |
    此外,该系列产品还提供了其他技术参数,包括:
    - 反射纹波电流:≤30μA
    - 输入冲击电压:≤100VDC
    - 启动电压:4.5VDC 到 36VDC
    - 输出电压精度:±3%
    - 短路保护:可持续,自恢复

    3. 产品特点和优势


    WRAZP-3WR2 & WRBZP-3WR2 系列的主要特点是其宽电压输入范围、高效率和良好的温度适应性。具体优势如下:
    - 宽电压输入:支持 2:1 的宽电压输入范围,适用于不同电压需求的应用场合。
    - 高效率:最高可达 86% 的效率,有效降低能量损耗,提升系统整体能效。
    - 隔离稳压:具备 1500VDC 的隔离电压,有效防止输入输出之间的电气干扰。
    - 可持续短路保护:具备自恢复的短路保护功能,确保系统的稳定性和安全性。
    - 优良的工作温度范围:-40℃ 至 +85℃ 的宽温度范围,适合恶劣环境下的使用。
    - 高可靠性和认证:通过了 UL60950 和 EN62368 认证,符合多项国际标准。

    4. 应用案例和使用建议


    该系列 DC/DC 模块电源适用于广泛的工业电子应用场景,如通信设备、仪器仪表和工业控制系统。以下是一些具体的使用建议:
    - 输出负载要求:使用时输出最小负载不应小于额定负载的 5%。如果所需的功率较小,可以在输出端并联一个电阻,确保总功率消耗满足要求。
    - 应用电路设计:所有模块在出厂前都按照推荐电路进行测试,用户可以依据需要进一步调整输入输出电容值来减少纹波。
    - EMC 解决方案:为了确保系统的电磁兼容性,建议采用推荐电路中的 EMI 滤波器。

    5. 兼容性和支持


    该系列 DC/DC 模块电源具有良好的兼容性,可以与其他电子元器件和设备配合使用。广州金升阳科技有限公司提供详细的技术支持,包括用户手册、应用指南和技术咨询服务。如有特殊需求,还可以联系技术人员进行产品定制。

    6. 常见问题与解决方案


    以下是用户在使用过程中可能遇到的一些问题及其解决方案:
    - 问题 1:无法启动电源。
    - 解决方法:检查输入电压是否在规定的范围内,确认输入电流是否满足启动要求。
    - 问题 2:输出电压不稳定。
    - 解决方法:检查输出电容值是否正确,确保负载满足 5%以上的最小负载要求。
    - 问题 3:出现过热现象。
    - 解决方法:确保使用环境中空气流通良好,避免长时间满载运行。

    7. 总结和推荐


    综上所述,WRAZP-3WR2 & WRBZP-3WR2 系列 DC/DC 模块电源凭借其宽电压输入范围、高效率、隔离稳压和可靠的短路保护等功能,在工业电子领域表现出色。其优良的性能和广泛的应用范围使其成为市场上极具竞争力的产品。强烈推荐在通信设备、仪器仪表和工业控制系统中使用该系列产品。

WRA1215ZP-3WR2参数

参数
输出类型 -
功能 -
同步整流器 -
开关频率 -
最大输出电压 15V
最小输入电压 9V
最小输出电压 -
最大输入电压 18V
拓扑 -
输出数量 2
长*宽*高 32mm*20mm*10.8mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

WRA1215ZP-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRA1215ZP-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 WRA1215ZP-3WR2 WRA1215ZP-3WR2数据手册

WRA1215ZP-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
