首页  >  产品百科  >  UWE1215S-1WR3

UWE1215S-1WR3

产品分类: DC-DC稳压器
产品描述: 2 15V 36V 4.5V SIP-7 通孔安装 22mm*9.5mm*12mm
供应商型号: 2725-UWE1215S-1WR3-ND
供应商: Digi-Key
标准整包数: 1

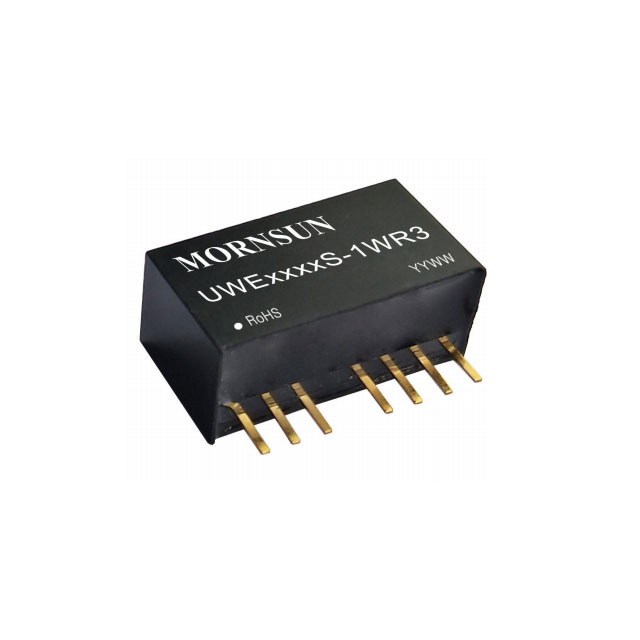

MORNSUN/广州金升阳科技 DC-DC稳压器 UWE1215S-1WR3

UWE1215S-1WR3概述

    # DC/DC 电源模块 UWE/FS-1WR3 系列技术手册

    产品简介


    UWE/FS-1WR3 系列是广州金升阳科技有限公司生产的一款高效 DC/DC 电源转换模块,主要用于工业控制、电力系统、医疗器械和通信等领域。这些电源模块具有超宽输入电压范围(8:1)、高效率(高达74%)和宽广的工作温度范围(-40℃ to +105℃)。其典型输出电压分别为±5V、±12V 和 ±15V,输出电流最高可达40mA,具备过流、过压保护和输入欠压保护等功能,适用于多种严苛的工业环境。

    技术参数


    以下是UWE/FS-1WR3系列的技术参数:
    | 参数 | 详细信息 |

    | 输入电压范围 | 4.5V - 36V |
    | 输出电压 | ±5V, ±12V, ±15V |
    | 输出电流 | 40mA |
    | 效率 | 高达74% |
    | 最大容性负载 | 220µF |
    | 空载功耗 | 0.12W |
    | 隔离电压 | 3000VDC |
    | 输入欠压保护 | 3.5V |
    | 纹波和噪声(20MHz带宽) | 60mVp-p到100mVp-p |
    | 工作温度范围 | -40℃ to +105℃ |
    | 存储温度范围 | -55℃ to +125℃ |

    产品特点和优势


    UWE/FS-1WR3 系列 DC/DC 电源模块具备以下特点和优势:
    - 超宽输入电压范围(8:1):适应各种复杂电压环境。
    - 高效率(高达74%):最大限度减少能量损失,提高系统能效。
    - 低空载功耗(0.12W):适合长时间待机的应用场景。
    - 高隔离电压(3000VDC):提供良好的电气隔离。
    - 宽广的工作温度范围(-40℃ to +105℃):适应各种恶劣环境。
    - 全面的保护功能:包括输入欠压保护、输出短路和过流保护。
    - 符合国际标准:通过 EN62368 认证。

    应用案例和使用建议


    应用案例
    UWE/FS-1WR3 系列已被广泛应用于医疗设备、工业控制系统、电力系统和通信设备等。例如,在医疗设备中,该电源模块可用于医疗监护仪、呼吸机等高可靠性要求的场合。
    使用建议
    为了确保最佳性能和使用寿命,建议用户在使用该模块时遵循以下几点:
    - 合理选择电容:根据输出电压和负载情况选择适当的输入输出电容,以减少纹波和噪声。
    - 注意散热:尽管该模块为自然空冷,但在高负载下仍需要考虑散热问题,可通过改善通风来提升散热效果。
    - 外部电路优化:如需进一步优化 EMC 性能,可以参考手册中的推荐电路图,如图 3。

    兼容性和支持


    UWE/FS-1WR3 系列具有良好的兼容性,可以直接替代市场上同类产品。广州金升阳科技有限公司还提供了详尽的使用手册和技术支持服务,确保用户能够充分利用其功能。

    常见问题与解决方案


    1. 问题:启动电压低于标称值时无法正常启动。
    - 解决方案:确保输入电压不低于4.5VDC。

    2. 问题:输出电压波动较大。
    - 解决方案:检查输入电压是否稳定,调整电容值以优化输出稳定性。

    总结和推荐


    总体来看,UWE/FS-1WR3 系列是一款性能卓越、可靠性高的 DC/DC 电源模块。其高效率、宽输入电压范围和良好的保护功能使其成为工业应用的理想选择。对于需要高可靠性的应用场合,强烈推荐使用该产品。如果您需要进一步的信息或技术支持,请直接联系广州金升阳科技有限公司。

UWE1215S-1WR3参数

参数
输出类型 -
最大输入电压 36V
开关频率 -
拓扑 -
最小输出电压 -
最小输入电压 4.5V
输出数量 2
同步整流器 -
功能 -
最大输出电压 15V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

UWE1215S-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

UWE1215S-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC稳压器 MORNSUN/广州金升阳科技 UWE1215S-1WR3 UWE1215S-1WR3数据手册

UWE1215S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
22+ $ 3.7397 ¥ 31.6009
库存: 66
起订量: 22 增量: 1
交货地:
最小起订量为:22
合计: ¥ 695.21
直接购买
加入购物车
