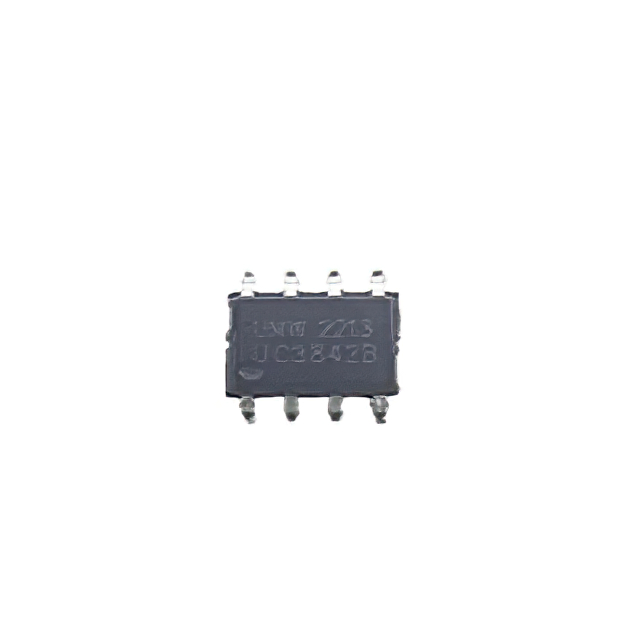

UC3842B

产品分类: DC-DC稳压器
产品描述: Boost,Flyback Up~500KHz PWM SOP-8 贴片安装,黏合安装
供应商型号: 15M-UC3842B SOP-8
供应商: 云汉优选
标准整包数: 1
UMW/友台半导体 DC-DC稳压器 UC3842B

UC3842B概述

    电子元器件产品技术手册:UC3842/43/44/45 PWM控制器

    产品简介


    UC3842/43/44/45系列是固定频率电流模式脉宽调制(PWM)控制器,专为离线和直流到直流转换器设计。这些控制器集成于单个封装中,只需少量外部组件即可实现高效稳定的电源管理。这些设备被广泛应用于各种电子设备中,如开关电源、电池充电器、适配器和逆变器等。

    技术参数


    以下是UC3842/43/44/45系列的主要技术参数:
    - 输入电压范围:-0.3V 至 5.5V
    - 启动电流:0.5mA(典型值)
    - 输出电流:±1A
    - 电源电压:30V
    - 供电电流(运行时):13mA 至 17mA
    - 参考电压输出:4.9V 至 5.1V
    - 振荡频率:47kHz 至 57kHz
    - 最大占空比:3842/43: 97%;3844/45: 50%
    - 最小占空比:3842/43: 0%;3844/45: 47%
    - 最大占空比温度变化率:±0.05%/°C
    - 工作环境温度范围:0°C 至 70°C
    - 存储温度范围:-65°C 至 150°C
    - 散热能力:1W
    - 引脚功能:
    - COMP: 误差放大器输出,用于环路补偿
    - VFB: 误差放大器反相输入,连接到开关电源输出
    - ISENSE: 感应输入,用于PWM终止输出开关导通
    - RT/CT: 连接电阻和电容以编程振荡频率和最大输出占空比
    - GROUND: 控制电路和电源接地
    - OUTPUT: 直接驱动功率MOSFET门极,峰值电流高达1A
    - VCC: 集成电路正电源
    - Vref: 参考输出,提供充电电流

    产品特点和优势


    UC3842/43/44/45系列具有以下独特功能和优势:
    - 低启动和运行电流:仅需0.5mA启动电流,有助于减少待机功耗。
    - 高电流推挽输出:可以承受高达1A的输出电流,适合驱动大功率MOSFET。
    - 欠压锁定保护:具有迟滞保护机制,避免过压和欠压情况下的损坏。
    - 高精度误差放大器:确保输出电压稳定,提高系统效率。
    - 内置振荡器:内置温度补偿振荡器,确保稳定的开关频率。

    应用案例和使用建议


    UC3842/43/44/45系列通常用于开关电源和直流到直流转换器中。例如,在电池充电器中,可以通过调整输入电压和输出电流来控制充电过程,从而提高效率并延长电池寿命。
    使用建议:
    1. 在设计电源系统时,应根据具体需求选择合适的型号(如3842、3843、3844或3845)。
    2. 确保正确的电路布局,以避免噪声干扰和电磁干扰。
    3. 使用外部补偿网络来优化系统的动态响应。

    兼容性和支持


    UC3842/43/44/45系列与多种标准电源模块和控制器兼容,适用于不同类型的电子设备。友台半导体有限公司提供了详细的技术文档和支持服务,包括快速响应的技术咨询和故障排查指导。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:设备启动后无法正常工作。
    - 解决方案:检查输入电压是否在规定的范围内,确认所有连接正确无误。

    - 问题2:输出电压不稳定。
    - 解决方案:检查外部补偿网络的配置是否正确,重新校准误差放大器。

    总结和推荐


    UC3842/43/44/45系列是一款功能强大且高效的PWM控制器,适用于多种电源管理应用。其低启动和运行电流、高精度误差放大器和内置保护机制使其在市场上具有很强的竞争力。如果您的项目需要高性能的电源管理解决方案,强烈推荐使用这一系列产品。
    通过综合评估,我们得出以下结论:UC3842/43/44/45系列的性能优越,特别适用于开关电源和电池充电器等领域。对于寻求高效稳定电源管理解决方案的工程师来说,这是一款值得推荐的产品。

UC3842B参数

参数
最小输入电压 -
最大输出电压 -
最大输入电压 -
开关频率 Up~500KHz
最小输出电压 -
输出数量 -
功能 -
拓扑 Boost,Flyback
同步整流器 -
输出类型 PWM
通用封装 SOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
