首页  >  产品百科  >  LM2594M-ADJ

LM2594M-ADJ

产品分类: DC-DC稳压器
产品描述: Buck No 150KHz Adjustable 1 1.23V 1.23V 40V 4.5V SOP-8 贴片安装,黏合安装
供应商型号: 15M-LM2594M-ADJ SOP-8
供应商: 云汉优选
标准整包数: 1

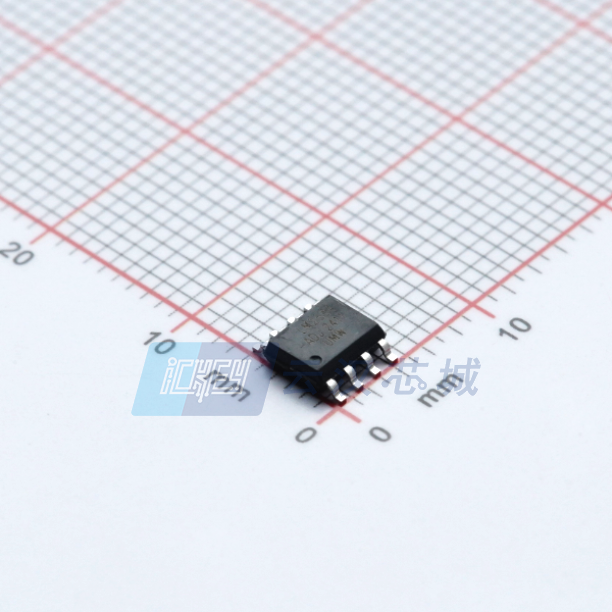

UMW/友台半导体 DC-DC稳压器 LM2594M-ADJ

LM2594M-ADJ概述


    产品简介


    LM2594(HV) 是一款由友台半导体有限公司生产的固定频率脉冲宽度调制(PWM)降压(step-down)DC/DC转换器。该转换器能够以高效率、低纹波和优异的线性和负载调节性能驱动高达1.5A的负载电流。其输入电压范围广泛,从4.5V到40V,并且具备多种输出电压版本,如3.3V、5V、12V及可调电压版。LM2594(HV)适用于多种消费电子设备和工业电子产品,例如LCD显示器和电视、数字相框、机顶盒、ADSL调制解调器和电信/网络设备。

    技术参数


    - 输入电压范围:4.5V 至 40V(HV 版本为57V)
    - 输出电压范围:3.3V、5V、12V 或可调(最高可达57V)
    - 最大占空比:100%
    - 最小压差:1.5V
    - 开关频率:150KHz
    - 输出电流能力:1.5A
    - 效率:最高可达90%(不同输出电压和负载条件下的效率不同)
    - 保护功能:过流保护、热关断、二级过流保护、TTL关断功能
    - 封装形式:SOP-8

    产品特点和优势


    LM2594(HV) 的关键特点是其宽泛的输入电压范围和高效的性能。其内置的优化功率晶体管和内部补偿功能使其在复杂的应用环境中仍能保持稳定运行。此外,其过流保护、热关断和二级过流保护功能确保了产品的可靠性和安全性。通过提供多种输出电压版本,它能够满足不同应用场景的需求。这些优势使得LM2594(HV)在市场上具有显著的竞争优势。

    应用案例和使用建议


    应用案例
    - LCD显示器和电视:LM2594(HV)可以为液晶显示器和电视提供稳定的直流电源,确保图像质量和系统稳定性。
    - 数字相框:为小型电子设备提供可靠、高效的电源解决方案。
    - 电信/网络设备:在这些对电源可靠性要求较高的环境中,LM2594(HV)可以保证系统的正常运行。
    使用建议
    - 电路设计:根据具体应用选择合适的电感和输出电容。例如,对于12V输出电压,推荐使用82uF/25V电解电容和47uH电感。
    - 布局指南:放置输入滤波电容(CIN)和输出滤波电容(COUT)时应靠近相应引脚,以减少噪声干扰。
    - 电压设置:在可调版本中,通过调节反馈电阻(R1 和 R2)来实现所需的输出电压。建议使用1K欧姆左右的电阻值,以获得最佳稳定性。

    兼容性和支持


    - 兼容性:LM2594(HV)适合用于多种应用,与各种电子设备兼容。
    - 支持和维护:友台半导体有限公司提供了详尽的技术手册和设计指南,用户可以在官方网站下载这些资料。公司还提供技术支持和售后服务,以帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    1. 问题:设备启动时无法正常工作。
    - 解决方案:检查输入电压是否在规定的范围内,确保所有连接都正确无误。

    2. 问题:设备过热。
    - 解决方案:确保散热良好,检查是否有过流情况发生。如果必要,可以调整外部电容和电感以降低发热。
    3. 问题:输出电压不稳定。
    - 解决方案:检查反馈电阻值是否正确设置,确保反馈网络没有损坏或接触不良。

    总结和推荐


    综上所述,LM2594(HV)是一款高性能、高效、高稳定性的降压转换器,非常适合于各种消费电子和工业电子设备的应用。其宽输入电压范围、高效率、可靠的保护机制以及友好的用户支持使其成为市场上一个非常值得推荐的产品。无论是在家用电器还是工业设备中,LM2594(HV)都能提供稳定可靠的电源解决方案。

LM2594M-ADJ参数

参数
最大输入电压 40V
拓扑 Buck
输出类型 Adjustable
输出数量 1
最小输入电压 4.5V
开关频率 150KHz
最小输出电压 1.23V
最大输出电压 1.23V
功能 Step-Down
同步整流器 No
通用封装 SOP-8
安装方式 贴片安装,黏合安装
包装方式 卷带包装

LM2594M-ADJ厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

LM2594M-ADJ数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 DC-DC稳压器 UMW/友台半导体 LM2594M-ADJ LM2594M-ADJ数据手册

LM2594M-ADJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.31
50+ ¥ 2.25
100+ ¥ 2.18
500+ ¥ 2.11
1000+ ¥ 1.85
3000+ ¥ 1.81
库存: 1392
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 2.31
直接购买
加入购物车
