首页  >  产品百科  >  UC3845B

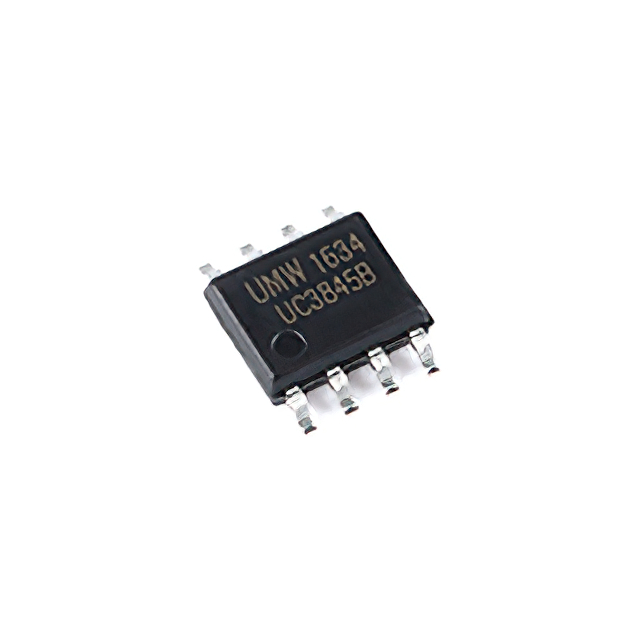

UC3845B

产品分类: DC-DC稳压器
产品描述: Boost,Flyback 300KHz,500KHz PWM 5.1V 4.9V 5.5V 300mV SOP-8 贴片安装,黏合安装
供应商型号: 15M-UC3845B SOP-8
供应商: 云汉优选
标准整包数: 1
UMW/友台半导体 DC-DC稳压器 UC3845B

UC3845B概述


    产品简介


    UC3842/43/44/45 PWM控制器
    UC3842/43/44/45是专为离线和直流到直流转换器设计的固定频率电流模式脉宽调制(PWM)控制器。这些控制器具有高集成度,能够在最小化外部组件的情况下实现高效稳定的电源转换。其内部集成了温度补偿参考、高增益误差放大器、电流传感比较器以及能够驱动功率MOSFET的高电流推拉输出端口。UC3842/44可在100%占空比下工作,而UC3843/45则限制在50%占空比。

    技术参数


    - 工作频率: 最高可达500kHz。
    - 供电电压范围: VCC为12V至25V。
    - 输出电流: 高达±1A。
    - 输入电压范围: 输入引脚的电压范围为-0.3V至5.5V。
    - 短路输出电流: 在TA=25°C时为-100至-180mA。
    - 存储温度范围: -65°C至150°C。
    - 操作温度范围: 0°C至70°C。

    产品特点和优势


    UC3842/43/44/45系列PWM控制器的主要优势在于其低启动和工作电流、高电流推拉输出端口以及过压欠压锁定保护功能。内置的温度补偿参考使得这些控制器在不同环境温度下仍能保持稳定的工作状态。高增益误差放大器和电流传感比较器确保了精确的电流控制和高精度的电压调节。此外,这些控制器还提供了多种保护功能,如过流限制和过压保护,从而提高了整体系统的可靠性。

    应用案例和使用建议


    UC3842/43/44/45广泛应用于各种电源转换器设计中,例如离线式开关电源、DC到DC转换器、充电器和适配器等。为了优化这些控制器的应用效果,需要根据具体的设计需求选择合适的外部电阻和电容值。例如,在高频应用中,可以通过减小RC网络来提高开关频率,从而减小磁芯尺寸和增加转换效率。

    兼容性和支持


    UC3842/43/44/45与大多数常见的功率MOSFET和二极管兼容。友台半导体有限公司提供详尽的技术支持和文档,以帮助用户更好地理解和使用这些控制器。同时,友台半导体还提供在线技术支持,以解决用户在应用过程中可能遇到的问题。

    常见问题与解决方案


    1. Q: 启动电流过高。
    - A: 检查VCC的启动阈值是否已调整至15V以上。确认连接的RC网络阻值合适,避免过大的启动电流。
    2. Q: 输出电压不稳定。
    - A: 检查反馈回路(VFB)的电阻网络是否正确配置,以确保反馈信号的准确性。检查误差放大器补偿电路是否适当设置。
    3. Q: 过载保护触发频繁。
    - A: 确认过载检测点是否设置合理。如果需要更高的过载阈值,可以通过增加电流感应电阻来调整。

    总结和推荐


    总体而言,UC3842/43/44/45系列PWM控制器是一款高性能、高可靠性的电源管理芯片,适用于广泛的电源转换应用。其优异的启动和工作电流特性、精准的电流传感和故障保护功能使其成为许多电力电子系统设计的理想选择。鉴于其多功能性和易用性,我强烈推荐将其用于任何需要高性能PWM控制器的应用中。

UC3845B参数

参数
最小输出电压 4.9V
最大输入电压 5.5V
拓扑 Boost,Flyback
输出类型 PWM
功能 -
最大输出电压 5.1V
开关频率 300KHz,500KHz
最小输入电压 300mV
同步整流器 -
输出数量 -
通用封装 SOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

UC3845B厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

UC3845B数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 DC-DC稳压器 UMW/友台半导体 UC3845B UC3845B数据手册

UC3845B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6103
50+ ¥ 0.5733
100+ ¥ 0.4994
500+ ¥ 0.4624
1000+ ¥ 0.4254
3000+ ¥ 0.3995
库存: 5022
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0.61
直接购买
加入购物车
