UC3843B

产品分类: DC-DC稳压器
产品描述: Boost,Flyback Up~500KHz PWM SOP-8 贴片安装
供应商型号: 15M-UC3843B SOP-8
供应商: 云汉优选
标准整包数: 1

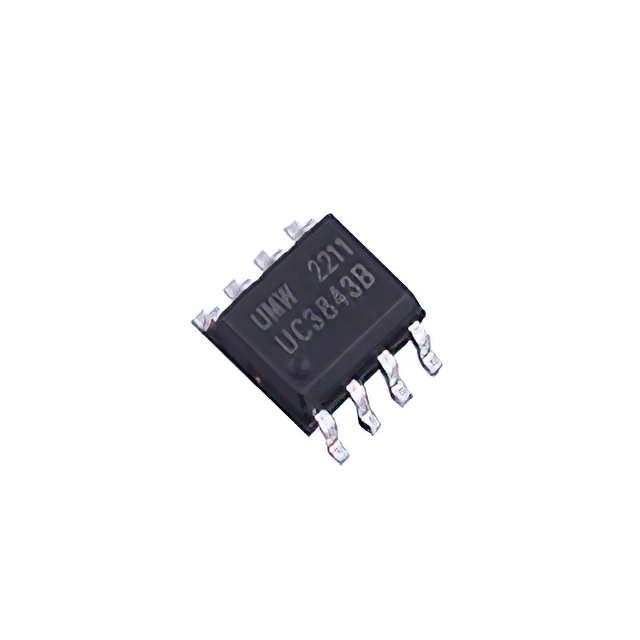

UMW/友台半导体 DC-DC稳压器 UC3843B

UC3843B概述


    产品简介


    UC3842/43/44/45 PWM控制器是一系列固定频率电流模式PWM控制器,特别设计用于OFF-Line和DC到DC转换器应用。这些控制器集成了多种内部电路,如精密振荡器、温度补偿参考、高增益误差放大器、电流感应比较器以及一个高电流推挽输出,非常适合驱动功率MOSFET。其保护电路包括欠压锁定(UVLO)和电流限制。这些控制器可以广泛应用于开关电源、充电器和其他需要高效、紧凑电源管理的应用中。

    技术参数


    - 工作电压范围: 12V至25V
    - 最大输出电流: ±1A
    - 输入电压范围: -0.3V至5.5V
    - 错误放大器输出沉电流: 10mA
    - 功耗: 1W (TA=25°C)
    - 存储温度范围: -65°C至150°C
    - 引脚功能: 包括COMP、VFB、ISENSE、RT/CT、GROUND、OUTPUT、VCC、VREF
    - 频率范围: 最高达500kHz
    - 振荡器频率变化: 0.05%
    - 电流感应增益: 2.85V/V至3.15V/V
    - 最大占空比: 3842/43为97%,3844/45为50%

    产品特点和优势


    UC3842/43/44/45的主要特点是低启动和运行电流,高电流推挽输出,以及欠压锁定功能。该控制器的高增益误差放大器和电流感应比较器使其能够在各种工作条件下提供稳定的性能。此外,其支持高达500kHz的工作频率和宽广的输入电压范围,使其适用于各种不同的应用场景。

    应用案例和使用建议


    应用案例
    - 开关电源: 在工业自动化系统中,UC3842/43/44/45常用于直流到直流转换器,确保稳定可靠的电源供应。
    - 电池充电器: UC3842/43/44/45可以在电池充电器中用于调节输出电压和电流,提高充电效率。
    使用建议
    - 确保正确配置外部电阻和电容以实现所需的频率和最大占空比。
    - 避免长时间短路电流感应输入,以防止损坏控制器。
    - 使用合适的散热措施,以保证控制器在高温环境下仍能正常工作。

    兼容性和支持


    - 兼容性: UC3842/43/44/45与大多数标准MOSFET驱动器兼容。
    - 支持: 友台半导体有限公司提供详尽的技术文档和客户支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡器频率不稳定 | 检查RT和CT连接是否正确 |
    | 输出电流不足 | 更换更高容量的MOSFET |
    | 控制器过热 | 改善散热措施,确保良好的通风条件 |

    总结和推荐


    UC3842/43/44/45是一款高性能的PWM控制器,具有多种优秀的特点,如低启动和运行电流、高电流推挽输出和欠压锁定功能。其在开关电源和电池充电器等应用中的表现卓越,具备广泛的兼容性和友台半导体公司提供的优质技术支持。综合来看,UC3842/43/44/45是一个值得推荐的产品,尤其适合需要高效电源管理的应用场合。

UC3843B参数

参数
最大输入电压 -
输出数量 -
最大输出电压 -
输出类型 PWM
最小输出电压 -
开关频率 Up~500KHz
最小输入电压 -
功能 -
同步整流器 -
拓扑 Boost,Flyback
通用封装 SOP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
