6C24-N125

产品分类: DC-DC稳压器
厂牌: ADVANCED ENERGY
产品描述: Negative 1 6KV 0V 30V 23V 通孔安装 94mm*38.1mm*19.6mm
供应商型号: N-6C24-N125
供应商: 云汉优选
标准整包数: 1

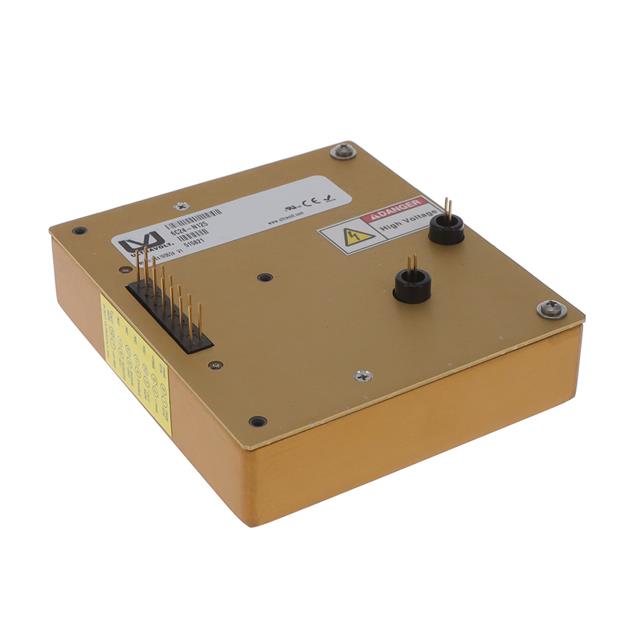

ADVANCED ENERGY DC-DC稳压器 6C24-N125

6C24-N125概述

    # UltraVolt® C 系列高压电容充电电源技术手册

    产品简介


    UltraVolt® C 系列高压电容充电电源是为快上升时间/充电应用而设计的高性能直流到直流转换器模块。它采用先进的功率转换拓扑结构,提供高功率密度和可靠性。该系列产品特别适用于高能脉冲器、放大器和具有大电容、快速重复率或高电流负载的应用。凭借表面贴装技术和封装技术,C 系列产品实现了高可靠性和低成本。
    主要特点
    - 电压范围:0 至 6 kV
    - 输出功率:20 或 30 W
    - 最大输出电流:0 至最大额定值
    - 快速上升时间且低过冲
    - 无限短路保护
    - 高可靠性,MTBF 超过 400,000 小时(65°C)
    - 支持输出电压和电流监测
    应用领域
    - 电容充电
    - 脉冲功率
    - 测试设备
    - 质谱分析
    - 自动测试设备(ATE)
    - 激光和光电应用
    - 高压脉冲发生器偏置
    - 高压放大器偏置

    技术参数


    以下是 UltraVolt® C 系列的主要技术规格:
    | 参数 | 条件 | 单位 |
    |
    | 输入电压范围 | 全功率 | +23 至 30 VDC |
    | 输出电压范围 | 0 至 125 VDC, 0 至 250 VDC, ... | VDC |
    | 输出功率 | 20 W 或 30 W | W |
    | 输出电流 | 160 至 240 mA | mA |
    | 输入电流(待机) | < 30 mA | mA |
    | 最大输入电流 | 950 mA(20 W),1425 mA(30 W)| mA |
    | 电压调节 | < 0.01% VDC | % |
    | 静态负载调节 | < 0.01% VDC | % |
    | 存储电容 | 0.50 μF(内部) | μF |

    产品特点和优势


    UltraVolt® C 系列具备多项显著优势:
    - 高功率密度:适合紧凑型设计。
    - 快速上升时间:低至几十毫秒。
    - 短路保护:确保安全运行。
    - 宽温范围:可在-40°C至+65°C环境下稳定工作。
    - 行业认证:符合 UL/cUL 认证和 CE 标志(LVD 和 RoHS)。

    应用案例和使用建议


    应用案例
    1. 激光系统:用于脉冲激光的偏置供电。
    2. 质谱仪:提供稳定的高压偏置。
    3. 医疗设备:支持脉冲放电器件。
    使用建议
    - 确保输入电源稳定,避免电压波动影响性能。
    - 定期检查输出端子连接情况,防止松动导致接触不良。
    - 在低温环境下使用时,需注意温度补偿设置。

    兼容性和支持


    UltraVolt® C 系列可与其他标准组件无缝集成,并提供多种选配件以满足不同需求。制造商提供全面的技术支持,包括在线文档、电话咨询和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 上升时间过长 | 检查负载电容是否过高 |
    | 输出电压不稳定 | 调整反馈电阻值 |
    | 设备无法正常启动 | 检查输入电源连接是否正确 |

    总结和推荐


    UltraVolt® C 系列高压电容充电电源以其卓越的性能、灵活的配置和广泛的适用性,在多个行业中得到了广泛应用。它是一款值得信赖的产品,尤其适合需要高精度和高可靠性的场景。强烈推荐给寻求高性能高压电源的用户。
    联系方式:
    - 邮箱:uv-ca@aei.com
    - 电话:+1.970.221.0108

6C24-N125参数

参数
功能 -
最大输出电压 6KV
同步整流器 -
输出数量 1
最大输入电压 30V
拓扑 -
最小输出电压 0V
输出类型 Negative
开关频率 -
最小输入电压 23V
长*宽*高 94mm*38.1mm*19.6mm
安装方式 通孔安装
应用等级 商用级
包装方式 盒装

6C24-N125厂商介绍

Advanced Energy(AE)是一家全球领先的高性能电源和控制解决方案供应商,服务于半导体、工业、医疗和科学市场。公司的产品主要分为以下几类:

1. 电源:提供广泛的直流电源解决方案,包括可编程电源、开关电源和电池充电器等,广泛应用于半导体制造、科研、医疗设备等领域。

2. 控制:提供精密的控制解决方案,如射频电源、感应加热电源和过程控制产品,服务于半导体制造、材料加工和工业自动化等行业。

3. 测量和监控:提供高精度的测量和监控设备,如电流和电压传感器,用于确保电源系统的稳定性和安全性。

4. 服务和支持:提供全面的客户服务和技术支持,包括维修、升级和培训等,以确保客户设备的高效运行。

Advanced Energy的优势在于其创新技术、高质量的产品和全球服务网络。公司致力于为客户提供定制化的解决方案,以满足其特定的应用需求。此外,AE还注重可持续发展,通过提供能效高的电源产品,帮助客户降低能耗和减少碳足迹。

6C24-N125数据手册

厂牌 PDF简要描述 下载
ADVANCED ENERGY DC-DC稳压器 ADVANCED ENERGY 6C24-N125 6C24-N125数据手册

6C24-N125封装设计

查看详情并下载
Symbol
Footprint
3D Model
