PI4IOE5V6408ZTAEX

产品分类: I/O扩展器
厂牌: DIODES
产品描述: I2C 8 1.65V 3.6V 1MHz 是 TQFN-20,UQFN-261816 贴片安装,黏合安装 2.6mm*1.8mm*500μm
供应商型号: UA-PI4IOE5V6408ZTAEX
供应商: 海外现货
标准整包数: 3000

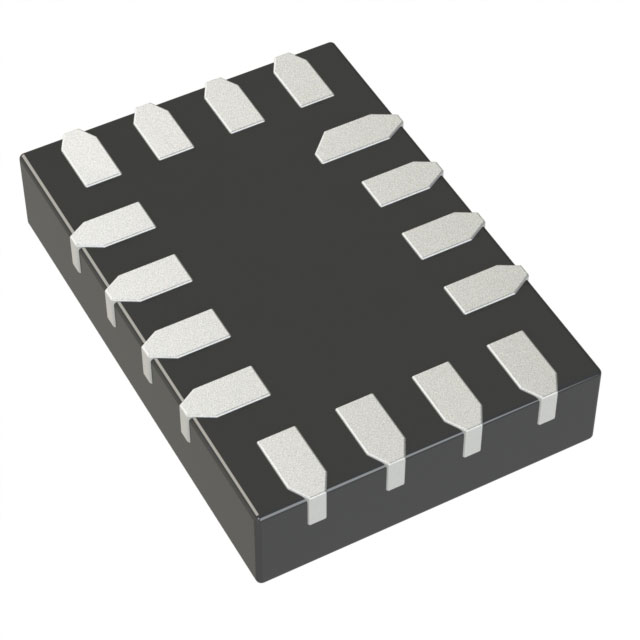

DIODES I/O扩展器 PI4IOE5V6408ZTAEX

PI4IOE5V6408ZTAEX概述


    产品简介


    产品名称: DIODES™ PI4IOE5V6408
    产品类型: 低电压双向I²C总线I/O扩展器
    主要功能: 作为一款8位通用I/O扩展器,PI4IOE5V6408通过I²C总线接口为大多数微控制器家族提供远程I/O扩展。它可以用于电池供电的移动应用中,例如传感器、按钮和键盘的接口。
    应用领域: 消费电子、物联网设备、工业自动化、移动设备等。

    技术参数


    - 操作电源电压范围: 1.65V 至 4.0V
    - I²C总线接口速率: 1 MHz
    - 支持的电气特性:
    - 最大输入电压:4.0V
    - 最大输出电流:±50mA
    - 最大供给电流:±100mA
    - 工作环境:
    - 工作温度范围:-40°C 至 85°C
    - 存储温度范围:-65°C 至 150°C

    产品特点和优势


    - 双向电压电平转换能力: 支持1.8V、2.5V、3.3V之间的双向电压电平转换,方便不同电压等级的设备间通信。
    - 低功耗设计: 典型情况下,静态电流消耗仅1.5μA,适用于对功耗要求高的应用。
    - 丰富的配置选项: 可编程拉高/拉下电阻,软件复位功能,以及可配置的中断输出。
    - 兼容性广: 支持I²C总线的快速模式和标准模式,具有出色的兼容性。
    - 环境友好: 完全符合RoHS、无卤素标准,是绿色环保产品。

    应用案例和使用建议


    应用场景:
    - 在智能家居系统中,PI4IOE5V6408可以用来连接各种传感器(如温湿度传感器)和按键,实现远程控制。
    - 在工业自动化领域,可用于数据采集和控制系统,减少布线复杂度。
    - 在便携式设备中,可用于增加额外的I/O端口,提高设备的灵活性。
    使用建议:
    - 连接注意事项: 确保SCL和SDA引脚直接连接到VDD(I2Cbus),以避免在VDD(I2Cbus)未上电时发生异常电流。
    - 配置建议: 为了提高系统的鲁棒性,建议配置中断功能并使用外部上拉电阻。
    - 拉高/拉下电阻: 根据具体应用需求选择合适的拉高/拉下电阻值,确保信号稳定。

    兼容性和支持


    - 兼容性: PI4IOE5V6408兼容I²C总线的快速模式和标准模式,可轻松集成到多种系统中。
    - 支持服务: Diodes Incorporated提供详尽的技术文档和售后支持,包括技术咨询、故障排除指南和产品更新信息。用户可以通过官方网站获取相关信息。

    常见问题与解决方案


    1. 问题: 设备无法正常工作
    解决办法: 检查电源电压是否在允许范围内,确认SCL和SDA引脚正确连接,重启设备。
    2. 问题: 中断信号无法触发
    解决办法: 检查中断寄存器配置是否正确,确认拉高/拉下电阻的连接状态,检查硬件连线是否有误。
    3. 问题: 输出状态不一致
    解决办法: 检查输出寄存器设置是否正确,确认GPIO引脚方向设置是否正确。

    总结和推荐


    综合评估:
    - 优点: PI4IOE5V6408是一款高性能的I/O扩展器,具有低功耗、宽电压范围和丰富的功能。它的双向电压电平转换能力和易用性使其成为许多应用的理想选择。
    - 推荐使用: 推荐在需要增加额外I/O端口且对功耗敏感的应用中使用,特别是在移动设备、智能家居和工业自动化等领域。
    综上所述,DIODES™ PI4IOE5V6408是一款功能强大、兼容性好的I/O扩展器,适合于各类嵌入式系统的设计。

PI4IOE5V6408ZTAEX参数

参数
最大工作供电电压 3.6V
最小工作供电电压 1.65V
最大时钟频率 1MHz
支持协议 I2C
I/O数量 8
灌电流 -
典型供电电流 -
中断输出
拉电流 -
长*宽*高 2.6mm*1.8mm*500μm
通用封装 TQFN-20,UQFN-261816
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PI4IOE5V6408ZTAEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI4IOE5V6408ZTAEX数据手册

厂牌 PDF简要描述 下载
DIODES I/O扩展器 DIODES PI4IOE5V6408ZTAEX PI4IOE5V6408ZTAEX数据手册

PI4IOE5V6408ZTAEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2475 ¥ 2.0741
6000+ $ 0.2375 ¥ 1.9903
12000+ $ 0.2188 ¥ 1.8331
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 6222.3
