MCP23008T-E/SS

产品分类: I/O扩展器
产品描述: Microchip 8通道I/O扩展器, I2C,串行接口, SSOP封装
供应商型号: 30C-MCP23008T-E/SS SSOP-20
供应商: 国内现货
标准整包数: 1

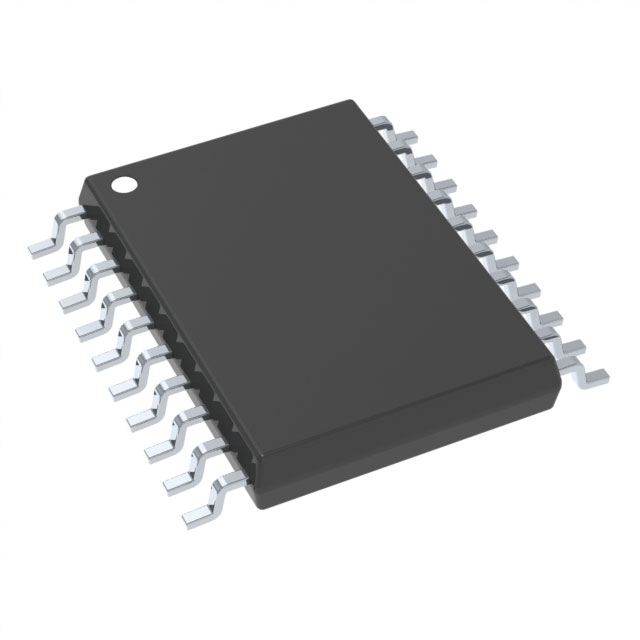

MICROCHIP TECHNOLOGY I/O扩展器 MCP23008T-E/SS

MCP23008T-E/SS概述

    MCP23008/MCP23S08:一款高效能的8位远程双向I/O端口扩展器
    Microchip Technology Inc. 的 MCP23008/MCP23S08 是一款专为 I2C 和 SPI 接口设计的8位远程双向I/O端口扩展器。它提供了强大的输入输出功能,并广泛应用于各种电子产品中。本文将详细介绍这款产品的技术规格、功能特点、应用场景及解决方案。

    1. 产品简介


    产品类型: MCP23008/MCP23S08 是一种8位远程双向I/O端口扩展器,具备广泛的通用性和多功能性。
    主要功能:
    - 高电平复位输入:可配置的外部复位输入引脚,确保系统可靠性。
    - 硬件地址引脚:可通过硬件地址引脚来确定设备地址,实现多设备并联操作。
    - 高速接口:支持多种速度的 I2C 和 SPI 接口,以适应不同的通信需求。
    - 中断输出引脚:提供多种模式(如主动高、主动低和开漏)的中断输出引脚,用于及时通知状态变化。
    - 极性反转寄存器:用于配置输入端口数据的极性,增加灵活性。
    应用领域:
    适用于工业控制、传感器网络、智能家电、汽车电子等领域的 I/O 扩展和控制。

    2. 技术参数


    - I/O 操作:双向 I/O 端口,默认为输入状态。
    - 接口速度:
    - I2C 接口:100 kHz、400 kHz、1.7 MHz。
    - SPI 接口:10 MHz。
    - 硬件地址引脚:
    - MCP23008:三个地址引脚,允许最多八个设备共用总线。
    - MCP23S08:两个地址引脚,允许最多四个设备使用相同的片选信号。
    - 电源电压范围:
    - 1.8V 至 5.5V,在 -40°C 至 +85°C 温度范围内工作。
    - 2.7V 至 5.5V,在 -40°C 至 +85°C 温度范围内工作。
    - 4.5V 至 5.5V,在 -40°C 至 +125°C 温度范围内工作。
    - 低待机电流:最大待机电流为 1 µA。
    封装类型:
    - 18 针 PDIP(300 mil)
    - 18 针 SOIC(300 mil)
    - 20 针 SSOP
    - 20 针 QFN

    3. 产品特点和优势


    特点:
    - 支持多种 I/O 操作模式,增强系统的灵活性。
    - 配备多种中断功能,确保及时检测和响应状态变化。
    - 极性反转寄存器增加了输入数据处理的灵活性。
    - 高速接口支持多种通信协议,确保系统通信的实时性。
    优势:
    - 高性能:提供多种速度的 I2C 和 SPI 接口,适应各种应用需求。
    - 易集成:通过硬件地址引脚可实现多设备共用总线,简化系统集成。
    - 可靠性强:低待机电流保证了长时间稳定运行。
    - 高可靠性:配备硬件复位引脚,提高系统的可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制:在工厂自动化系统中,使用 MCP23008/MCP23S08 扩展多个 I/O 通道,用于控制各类传感器和执行器。
    - 传感器网络:在物联网应用中,通过多个 MCP23008/MCP23S08 设备构建大规模传感器网络,收集数据并进行分析。
    使用建议:
    - 电路设计时:确保 I2C 或 SPI 引脚正确连接,避免信号干扰。
    - 电源管理:由于低功耗特性,可以在电池供电的设备中使用,延长电池寿命。
    - 调试时:可以通过配置寄存器监控系统状态,快速定位问题。

    5. 兼容性和支持


    兼容性:
    - MCP23008 和 MCP23S08 均支持 I2C 和 SPI 接口,可与各种微控制器和处理器兼容。
    - MCP23008 使用三个硬件地址引脚,可以连接至最多八个设备;MCP23S08 使用两个硬件地址引脚,可以连接至最多四个设备。
    支持:
    - Microchip Technology Inc. 提供全面的技术文档和开发者社区支持,帮助用户快速开发和部署。

    6. 常见问题与解决方案


    问题1:无法正常启动
    - 解决方案:检查电源电压是否符合规定范围,确认所有硬件地址引脚正确连接。
    问题2:中断功能不正常
    - 解决方案:确保 INT 引脚和相应配置寄存器(如 GPINTEN、DEFVAL 和 INTCON)正确设置。
    问题3:通信异常
    - 解决方案:检查 I2C 或 SPI 通信线路是否连接正确,参考相关标准规范调整信号频率和电平。

    7. 总结和推荐


    MCP23008/MCP23S08 以其高可靠性、多功能性和易集成性,成为众多应用的理想选择。特别是在需要灵活 I/O 扩展和强大中断功能的场合下表现尤为出色。强烈推荐在工业控制、传感器网络和其他需要高密度 I/O 接口的应用中使用此产品。
    通过合理的设计和配置,MCP23008/MCP23S08 可以有效提升系统的性能和可靠性,满足不同应用的需求。

MCP23008T-E/SS参数

参数
中断输出
拉电流 25mA
典型供电电流 1mA
I/O数量 8
最大工作供电电压 5.5V
最大时钟频率 1.7MHz
灌电流 25mA
最小工作供电电压 1.8V
支持协议 I2C
长*宽*高 7.2mm*5.3mm*1.75mm
通用封装 SSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MCP23008T-E/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

MCP23008T-E/SS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY I/O扩展器 MICROCHIP TECHNOLOGY MCP23008T-E/SS MCP23008T-E/SS数据手册

MCP23008T-E/SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.05
100+ ¥ 6.4977
800+ ¥ 5.7584
1600+ ¥ 5.198
24000+ ¥ 5.13
32000+ ¥ 4.984
库存: 2
起订量: 1 增量: 1600
