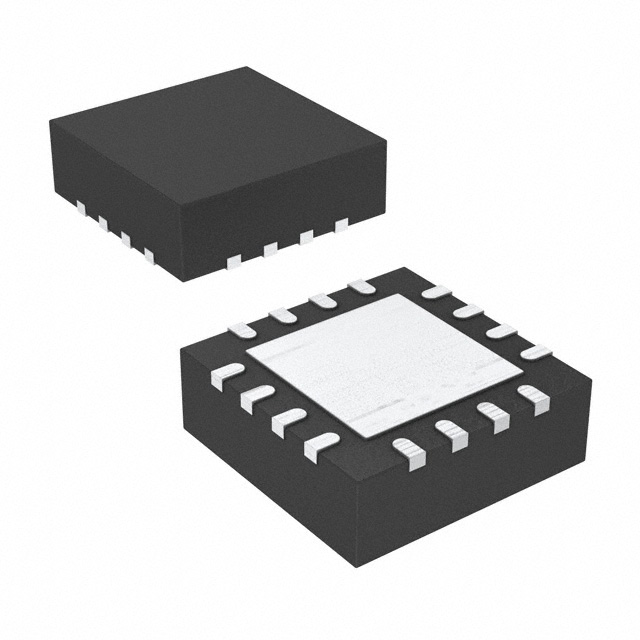

PCA9554ABS,118

产品分类: I/O扩展器
厂牌: NXP SEMICONDUCTORS
产品描述: NXP I/O扩展器, I2C, SMBus接口, HVQFN封装, 贴片安装
供应商型号: 771-PCA9554ABS-T
供应商: Mouser
标准整包数: 1
NXP SEMICONDUCTORS I/O扩展器 PCA9554ABS,118

PCA9554ABS,118概述

    PCA9554 和 PCA9554A:通用 I2C 总线/ SMBus 输入输出扩展器

    产品简介


    PCA9554 和 PCA9554A 是 NXP 半导体公司推出的 16 引脚 CMOS 设备,提供 8 位通用输入/输出 (GPIO) 扩展功能,适用于 I2C 总线/ SMBus 应用。这些设备在 NXP 的 I2C 总线 I/O 扩展器家族中提升了性能,如更高的驱动能力、5V I/O 容错、更低的供电电流、单个 I/O 配置、400kHz 的时钟频率以及更小的封装尺寸。这类扩展器非常适合用于电源开关、传感器、按钮、LED、风扇等场合的额外 I/O 扩展。

    技术参数


    - 工作电压范围:2.3 V 至 5.5 V
    - 5V 耐压 I/O
    - 内置极性反转寄存器
    - 激活低电平中断输出
    - 稳态电流低
    - 在 SCL/SDA 输入端设有噪声滤波器
    - 上电无毛刺
    - 内部上电复位
    - 0 Hz 至 400 kHz 时钟频率
    - 内置 ESD 保护(超过 2000 V HBM 和 1000 V CDM)
    - 符合 AEC-Q100 标准
    - 封装选项包括:SO16、SSOP16、SSOP20、TSSOP16、HVQFN16(两种版本:4 × 4 × 0.85 mm 和 3 × 3 × 0.85 mm)及裸片

    产品特点和优势


    PCA9554/PCA9554A 具有多项技术优势,使其成为高可靠性应用的理想选择。它们具有宽泛的工作电压范围,能够兼容 5V 系统,同时提供内部极性反转寄存器以增强信号处理灵活性。这些设备在多个方面具有竞争力,包括低稳态电流、噪声滤波器以及 AEC-Q100 认证,确保了在汽车等恶劣环境下的稳定运行。

    应用案例和使用建议


    这些设备常用于需要额外 I/O 接口的应用场景,例如工业控制系统、智能家电、车载娱乐系统等。在设计时,建议仔细考虑 I/O 的配置和时序控制,以避免潜在的毛刺现象。例如,在将 I/O 从输出配置为输入时,应当注意状态不匹配可能引发的虚假中断。

    兼容性和支持


    PCA9554/PCA9554A 与现有的 PCF8574 系列具有引脚到引脚兼容性和固定的 I2C 地址,但由于增强功能,需要进行软件适配。NXP 提供技术支持,用户可通过 i2c.support@nxp.com 获取 PPAP(生产件批准程序)相关信息。

    常见问题与解决方案


    - 问题 1:设备无法正常通信
    - 解决办法:检查 I2C 地址设置和数据传输格式是否正确,确保设备地址与通信协议相匹配。

    - 问题 2:中断信号异常
    - 解决办法:确认 I/O 配置寄存器的状态,确保 I/O 针配置为输入,并且无毛刺现象发生。

    总结和推荐


    PCA9554 和 PCA9554A 是适用于多种工业和消费电子领域的高性能 I/O 扩展器。其独特的功能如 5V 耐压 I/O、噪声滤波器和内置 ESD 保护使得其在市场上具备显著的竞争优势。总体而言,我们强烈推荐这些设备用于需要高可靠性的 I/O 扩展场合。

PCA9554ABS,118参数

参数
I/O数量 8
最大工作供电电压 5.5V
拉电流 10mA
灌电流 25mA
最大时钟频率 400KHz
典型供电电流 -
支持协议 I2C,SMBus
中断输出
最小工作供电电压 2.3V
4.1mm(Max)
4.1mm(Max)
950μm(Max)
通用封装 HVQFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

PCA9554ABS,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PCA9554ABS,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS I/O扩展器 NXP SEMICONDUCTORS PCA9554ABS,118 PCA9554ABS,118数据手册

PCA9554ABS,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0585 ¥ 17.2296
10+ $ 1.518 ¥ 12.7057
25+ $ 1.344 ¥ 11.2493
100+ $ 1.1984 ¥ 10.0306
250+ $ 1.1312 ¥ 9.4681
500+ $ 1.0494 ¥ 8.7838
1000+ $ 0.9531 ¥ 7.9776
2500+ $ 0.8624 ¥ 7.2183
6000+ $ 0.8176 ¥ 6.8433
库存: 1586
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.22
