2901537

产品分类: I/O扩展器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,I/O扩展模块,RAD-AI4-IFS,Phoenix Contact 数字输入扩展模块 扩展模块
供应商型号: Q-2901537
供应商: PHOENIX CONTACT
标准整包数: 1

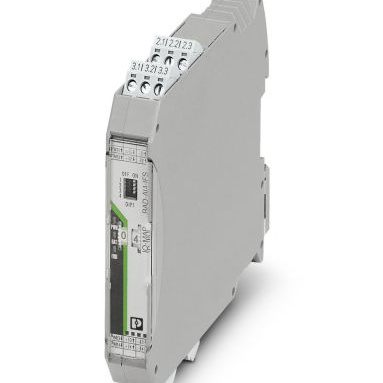

PHOENIX CONTACT I/O扩展器 2901537

2901537概述


    产品简介

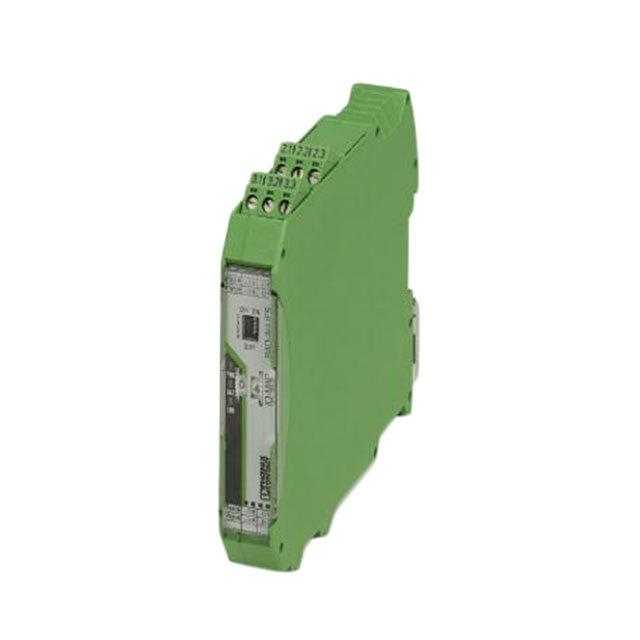

    RAD-AI4-IFS 是一款由菲尼克斯电气(Phoenix Contact)生产的模拟输入扩展模块。它配备了4个电流输入通道(0/4 mA至20 mA),通过螺纹连接器实现接线。该模块适用于广泛的工业环境,尤其适合安装在标准DIN导轨上。它的主要功能在于提供可靠的电流信号采集能力,广泛应用于自动化控制系统中。

    技术参数


    - 电流输入范围:0 mA 至 20 mA(可调整)
    - 最大电流输入信号:22 mA
    - 输入电阻:小于 70 欧姆
    - 精度:≤ 0.02%(在25°C时)
    - 温度系数:典型值为 0.0025%/K(在-40°C至70°C之间)
    - 分辨率:16位
    - 电源电压范围:19.2 V DC 至 30.5 V DC(TBUS)
    - 最大电流消耗:≤ 120 mA(在24 V DC,25°C时)
    - 过载保护:包括短路保护
    - 电气隔离:各通道间电气隔离
    - 防护等级:IP20
    - 工作环境温度:-40°C 至 70°C(>55°C时降额使用)
    - 储存/运输温度:-40°C 至 85°C
    - 湿度:20% 至 85%
    - 海拔高度:2000米
    - 振动测试:符合IEC 60068-2-6: 5g,10 Hz至150 Hz
    - 冲击测试:16g,11ms

    产品特点和优势


    RAD-AI4-IFS 的主要特点是其具备广泛的温度适应性,从-40°C到70°C,满足严苛环境下的应用需求。此外,它还具备易操作性,通过旋钮设置即可快速启动。在实际应用中,该模块能够在不断电的情况下更换模块(热插拔),显著降低了系统停机时间,提高了系统的可靠性和可用性。这一特性使其在需要连续运行的工业环境中表现出色,特别是在需要现场布线和传感器接口的应用场景下。

    应用案例和使用建议


    应用场景
    RAD-AI4-IFS 广泛应用于各种自动化控制系统,例如化工、石油天然气、水处理、建筑楼宇监控等领域。在这些领域中,能够精确测量并采集电流信号是非常重要的。RAD-AI4-IFS 以其高精度和宽温范围的优势,在这些场景中表现出色。
    使用建议
    为了确保最佳性能,建议在安装过程中严格按照说明书进行操作,确保所有接线牢固且正确连接。同时,在极端环境下(如高温、低温)使用时,应注意其工作温度范围,并采取适当的散热措施,以避免过热对设备造成损害。此外,定期检查和维护设备也是保持其稳定运行的关键。

    兼容性和支持


    该模块设计用于与标准DIN导轨相匹配,易于安装和集成。此外,该模块通过了多种国际认证,包括CE、IECEx、UL等,保证其在全球范围内的适用性和安全性。菲尼克斯电气提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题1:模块在高温环境下无法正常工作。
    解决方案:确保模块工作温度不超过规定的最高值(70°C),必要时可以加装散热装置。

    - 问题2:模块无法通过DIP开关进行配置。
    解决方案:仔细检查每个DIP开关的位置,确保它们已正确设置。如果仍然无法解决问题,联系技术支持获取进一步帮助。

    - 问题3:模块通信异常。
    解决方案:确认连接线路是否松动,检查电源电压是否稳定。如果通信依旧异常,请检查设备是否存在固件更新,并按照制造商指南进行升级。

    总结和推荐


    RAD-AI4-IFS 是一款高性能的模拟输入扩展模块,具有宽广的工作温度范围和高精度,适用于多种工业应用。凭借其优异的电气隔离、热插拔能力和易于安装的特点,使得该产品在工业自动化领域内极具竞争力。总体而言,推荐使用这款产品,特别是对于需要高度可靠性及灵活性的应用场景。

2901537参数

参数
I/O数量 -
拉电流 -
最大时钟频率 -
最小工作供电电压 19.2V
典型供电电流 120mA
最大工作供电电压 -
灌电流 -
中断输出 -
支持协议 -
长*宽*高 17.5mm(长度)*99mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2901537厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2901537数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT I/O扩展器 PHOENIX CONTACT 2901537 2901537数据手册

2901537封装设计

查看详情并下载
Symbol
Footprint
3D Model
