2901538

产品分类: I/O扩展器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,I/O扩展模块,RAD-AO4-IFS,Phoenix Contact 数字输入扩展模块 扩展模块
供应商型号: DV-30317050
供应商: 海外现货
标准整包数: 1

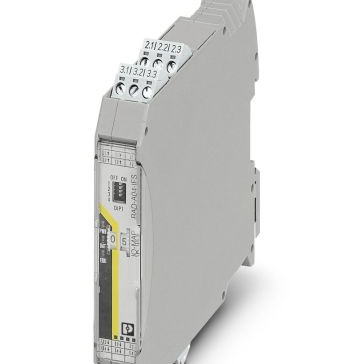

PHOENIX CONTACT I/O扩展器 2901538

2901538概述

    RAD-AO4-IFS 4通道模拟电流/电压输出扩展模块

    产品简介


    RAD-AO4-IFS 是一款由 Phoenix Contact 生产的I/O扩展模块,专为需要高精度、多功能的工业自动化应用设计。它集成了四个独立的模拟电流(0/4mA ... 20mA)和电压(0V ... 10V)输出通道,适用于工业过程控制、能源管理和楼宇自动化等多种应用场景。该模块具备良好的电气隔离性能,能够在严苛的工业环境中稳定运行。

    技术参数


    - 尺寸: 宽度17.5mm x 高度99mm x 深度114.5mm
    - 防护等级: IP20
    - 工作温度范围: 运行时-40°C至+70°C,存储/运输时-40°C至+85°C
    - 相对湿度范围: 运行时20%至85%,存储/运输时20%至85%
    - 供电电压范围: 19.2V至30.5V直流
    - 最大电流消耗: ≤ 115mA(在24V DC,25°C条件下)
    - 输出精度: 电压输出精度0.5%,电流输出精度≤0.02%
    - 分辨率: 16位
    - 温度系数: 典型值为0.0025%/K
    - 过压类别: II类
    - 振动测试: 符合IEC 60068-2-6标准,频率范围10Hz至150Hz,加速度5g
    - 冲击测试: 16g,持续时间11ms

    产品特点和优势


    - 通道间电气隔离: 保障每个输出通道之间的电气安全。
    - 宽温工作范围: 能够在极端环境下稳定工作,适用于户外或工厂环境。
    - 简易更换: 即使在带电状态下也能轻松更换模块,无需中断系统运行。
    - 耐燃性能: 通过了UL 94 V0标准认证,具有良好的阻燃性能。
    - ATEX认证: 适合在ATEX区2下使用,适用于危险区域。

    应用案例和使用建议


    - 工业过程控制: 在化工、石油和天然气行业中,用于控制阀门和泵的开闭状态。
    - 能源管理: 在可再生能源系统中,作为分布式控制系统的一部分,用于精确控制太阳能逆变器的输出。
    - 楼宇自动化: 在楼宇管理系统中,控制空调和照明系统的能耗,提高能效。
    使用建议:
    - 确保安装在符合防护等级要求的环境中,以避免灰尘和水汽的影响。
    - 使用合适的接线方式和工具,确保良好的电气连接。
    - 注意模块的工作温度范围,避免在超出规定范围的环境中使用。

    兼容性和支持


    该模块与标准的DIN导轨兼容,方便安装和维护。厂商提供详细的技术文档和支持服务,包括软件更新、故障排查和技术咨询。

    常见问题与解决方案


    1. 问题: 模块无法正常通信
    - 解决方法: 检查供电电压是否在规定的范围内,检查所有连接点是否接触良好。
    2. 问题: 输出信号不稳定
    - 解决方法: 确认负载电阻是否在规定范围内,检查是否有外部电磁干扰源。
    3. 问题: 温度过高
    - 解决方法: 确保良好的散热条件,将模块安装在通风良好的位置。

    总结和推荐


    RAD-AO4-IFS 是一款性能卓越的模拟电流/电压输出扩展模块,具有广泛的工业应用前景。其高精度、稳定性及易用性使其成为众多行业用户的首选。考虑到其广泛的应用范围和可靠的支持体系,我们强烈推荐此产品用于各类工业自动化项目中。

2901538参数

参数
最大工作供电电压 -
支持协议 -
灌电流 -
最小工作供电电压 19.2V
拉电流 -
中断输出 -
最大时钟频率 -
I/O数量 -
典型供电电流 115mA
长*宽*高 17.5mm(长度)*99mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2901538厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2901538数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT I/O扩展器 PHOENIX CONTACT 2901538 2901538数据手册

2901538封装设计

查看详情并下载
Symbol
Footprint
3D Model
