2902811

产品分类: I/O扩展器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,I/O扩展模块,RAD-DO8-IFS,Phoenix Contact 数字输入扩展模块 扩展模块
供应商型号: Q-2902811
供应商: PHOENIX CONTACT
标准整包数: 1
PHOENIX CONTACT I/O扩展器 2902811

2902811概述


    产品简介

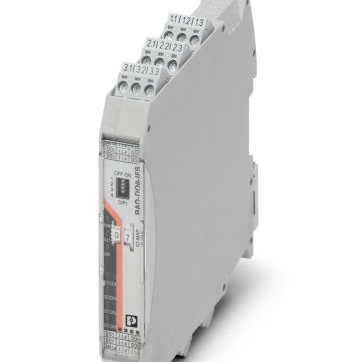

    产品名称: I/O扩展模块 - RAD-DO8-IFS (2902811)
    产品类型: 数字输入/输出模块
    主要功能:
    - 具有8个数字晶体管输出通道
    - 适用于工业自动化领域,特别是需要高可靠性、宽温度范围的应用环境
    应用领域:
    - 工业自动化控制
    - 设备监测与控制系统
    - 需要高温或低温环境下工作的系统
    - ATEX认证区域

    技术参数


    - 输出参数
    - 输出通道数: 8个
    - 输出电压范围: 12 V DC ~ 30.5 V DC
    - 最大切换电流: 200 mA (每通道)
    - 切换频率: 10 Hz
    - 额定绝缘电压: 50 V (加强绝缘, 符合EN 61010标准)

    - 环境条件
    - 工作温度范围: -40°C ~ +70°C (-40°F ~ 158°F)
    - 存储/运输温度范围: -40°C ~ +85°C (-40°F ~ 185°F)
    - 湿度范围: 20% ~ 85%
    - 高度: 2000 m
    - 振动: 5g, 10 Hz ~ 150 Hz
    - 冲击: 16g, 11 ms
    - 供电参数
    - 供电电压范围: 19.2 V DC ~ 30.5 V DC (TBUS)
    - 最大电流消耗: ≤ 22 mA (24 V DC, 25°C时)

    - 结构参数
    - 宽度: 17.5 mm
    - 高度: 99 mm
    - 深度: 114.5 mm
    - 保护等级: IP20
    - 材料: PA 6.6-FR
    - 灭火等级: UL 94 V0

    产品特点和优势


    - 宽温度范围: 支持-40°C到+70°C的工作温度,使其适用于极端气候条件。
    - 易于更换: 即使在运行状态下也能进行模块更换(热插拔)。
    - 适用ATEX区域: 适合用于ATEX认证区域2(ATEX Zone 2),保证在爆炸性环境中安全操作。
    - 简易启动: 通过旋钮进行简单启动,便于快速部署。
    - 高可靠性和长寿命: MTTF寿命测试表明,在多种条件下使用寿命均超过600年。

    应用案例和使用建议


    - 应用案例: 在采矿、化工、石油和天然气等工业现场中,由于其宽温度范围和ATEX认证,广泛应用于设备状态监测和控制系统中。
    - 使用建议:
    - 安装位置选择: 建议按照EN 60715标准安装在DIN导轨上。
    - 布线注意事项: 使用合适的端子接线,确保所有连接符合规定的截面积和剥线长度,以避免短路。
    - 调试与故障排除: 利用LED状态指示灯来检查模块的工作状态,如电源、通信、错误信号等。

    兼容性和支持


    - 兼容性: 适用于符合标准DIN导轨的设备和系统。
    - 支持: 提供CE认证、IECEx认证、UL认证等,同时提供详尽的技术文档和安装指南。用户可以访问制造商网站获取更多支持信息。

    常见问题与解决方案


    - 问题1: 如何确定是否正常工作?
    - 解决方案: 通过观察绿色LED(电源,PWR)和黄色LED(数字输出,DO1-DO8)的状态来判断。
    - 问题2: 在低温环境下能否正常工作?
    - 解决方案: 本模块在-40°C至+70°C范围内工作,能够适应低温环境。
    - 问题3: 是否支持热插拔?
    - 解决方案: 是的,支持在运行过程中更换模块。

    总结和推荐


    综合评价: 这款I/O扩展模块是一款高度可靠的工业级数字输入/输出设备,具有宽温度范围、ATEX认证、快速启动等特性。它非常适合于需要高可靠性的工业自动化控制系统。
    推荐使用: 强烈推荐给需要在极端环境下运行且对安全性要求极高的应用场合。此外,对于需要长期稳定工作的系统,这款模块也是一个非常理想的选择。

2902811参数

参数
最大时钟频率 -
I/O数量 -
中断输出 -
最大工作供电电压 -
灌电流 -
支持协议 -
典型供电电流 22mA
拉电流 -
最小工作供电电压 19.2V
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装
