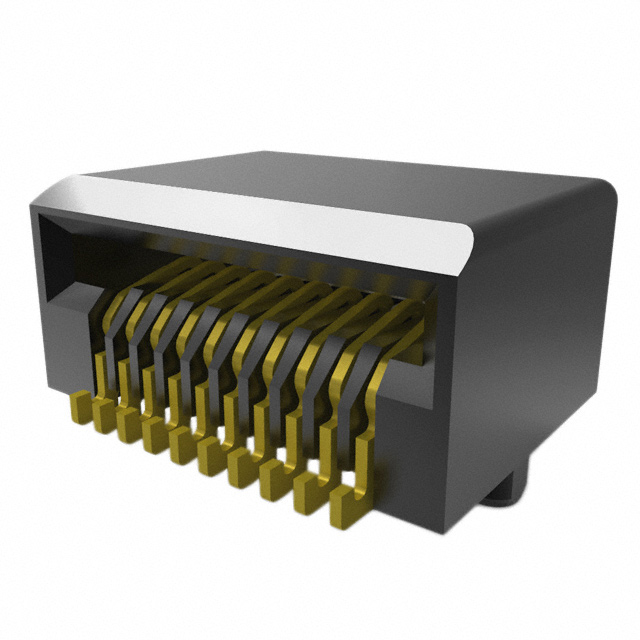

2170088-1

产品分类: I/O扩展器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 插拔式IO连接器, zSFP+ 系列, 连接器连接器, 公插
供应商型号: 2170088-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY I/O扩展器 2170088-1

2170088-1概述

    zSFP+ Pluggable I/O Interconnect

    1. 产品简介


    zSFP+ Pluggable I/O Interconnect 是一款目前市场上速度最快的单通道输入输出连接器之一,能够实现高达28 Gbps的NRZ(非归零码)和56 Gbps的PAM-4(四电平脉冲幅度调制)数据传输速率。这种连接器通过与现有的SFP/SFP+产品向后兼容的设计,实现了快速系统升级,适用于28-56 Gbps的数据传输需求。此外,zSFP+连接器还支持从10 Gbps到16 Gbps的数据传输,为未来的高速通信提供了渐进的升级路径。
    主要功能:
    - 数据传输速率最高可达28 Gbps NRZ和56 Gbps PAM-4。
    - 支持10 Gbps以太网和16 Gbps光纤通道。
    应用领域:
    - 电信:移动基础设施、中心机房上行设备、光传输设备、交换机/路由器、接入设备(如CMTS、PON、DSL等)。
    - 数据中心:数据中心交换机和路由器、服务器、存储设备。
    - 医疗:医疗诊断设备。
    - 网络:网络接口、交换机、路由器。
    - 测试和测量设备。

    2. 技术参数


    | 参数 | 规格 |

    | 电压(最大值) | 120V AC |
    | 电流(最大值) | 0.5A |
    | 绝缘耐压 | 300V AC 之间接触 |
    | 插拔力(机械) | 25N (插) 11.5N (拔) |
    | 循环次数(最小值) | 250次 |
    | 工作温度 | -40°C 至 +85°C |

    3. 产品特点和优势


    zSFP+ 连接器的主要特点和优势包括:
    - 兼容IEEE 802.3by和光纤通道行业标准。
    - 单通道数据传输速率高达28 Gbps,具有极低的插入损耗和串扰。
    - 与现有SFP+形式因子的连接器和笼体兼容,易于集成。
    - 拉出式卡口设计,方便操作。
    - 提供30AWG至32AWG电缆选择,支持直通和分叉电缆配置。
    - RoHS合规,环保无铅。

    4. 应用案例和使用建议


    应用场景:
    - 在电信行业中,zSFP+连接器广泛应用于移动基础设施和中心机房设备中,支持高速数据传输。
    - 在数据中心环境中,该连接器用于提升服务器、存储设备和网络设备的互连效率。
    - 医疗行业中的诊断设备也受益于zSFP+连接器的高可靠性。
    使用建议:
    - 在设计时需确保符合IEEE 802.3cd标准,特别是在布线时要注意保持信号完整性。
    - 在安装过程中应确保插拔操作规范,避免物理损坏。
    - 针对具体应用,可以选择不同配置的电缆和笼体,如双排设计以增加密度。

    5. 兼容性和支持


    - zSFP+连接器与SFP+形式因子兼容,可以无缝替换现有设备。
    - Molex和TE Connectivity共同提供双源选项,提高了供应稳定性和可靠性。
    - 厂商提供全面的技术支持和服务,包括在线文档、用户指南和技术咨询热线。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保正确安装,必要时使用助拔工具。 |
    | 接触不良 | 检查接触点是否干净,必要时更换接触件。 |
    | 连接不稳定 | 检查机械固定装置是否紧固,确认符合规范要求。 |

    7. 总结和推荐


    总结:
    zSFP+连接器以其卓越的性能、灵活的应用场景和广泛的兼容性,成为高速数据传输的理想选择。其在多种行业中的广泛应用证明了其强大的市场竞争力。
    推荐:
    我们强烈推荐zSFP+连接器,尤其是对于需要高速、可靠数据传输的电信、数据中心和医疗设备应用。这款连接器不仅能满足当前的需求,还能随着技术进步进行无缝升级。

2170088-1参数

参数
典型供电电流 500mA
最小工作供电电压 -
灌电流 -
拉电流 -
最大工作供电电压 -
I/O数量 -
中断输出 -
最大时钟频率 -
支持协议 -
长*宽*高 11mm(长度)*5.35mm(高度)
安装方式 焊接安装,贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

2170088-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2170088-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY I/O扩展器 TE CONNECTIVITY 2170088-1 2170088-1数据手册

2170088-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
