2901535

产品分类: I/O扩展器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,I/O扩展模块,RAD-DI4-IFS,Phoenix Contact PLC输入输出模块 PLC输入输出模块, 数字输入, 数字输出, 用于RAD-2400-IFS 无线模块
供应商型号: 2928497
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT I/O扩展器 2901535

2901535概述

    电子元器件技术手册:RAD-DI4-IFS 数字输入扩展模块

    1. 产品简介

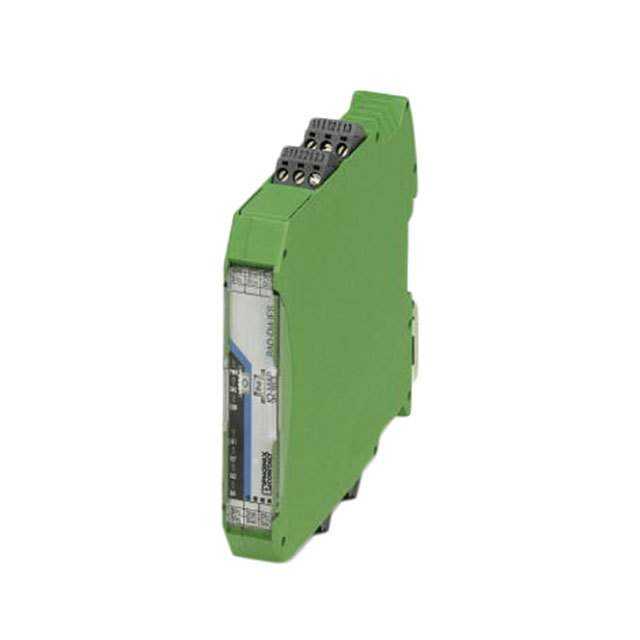

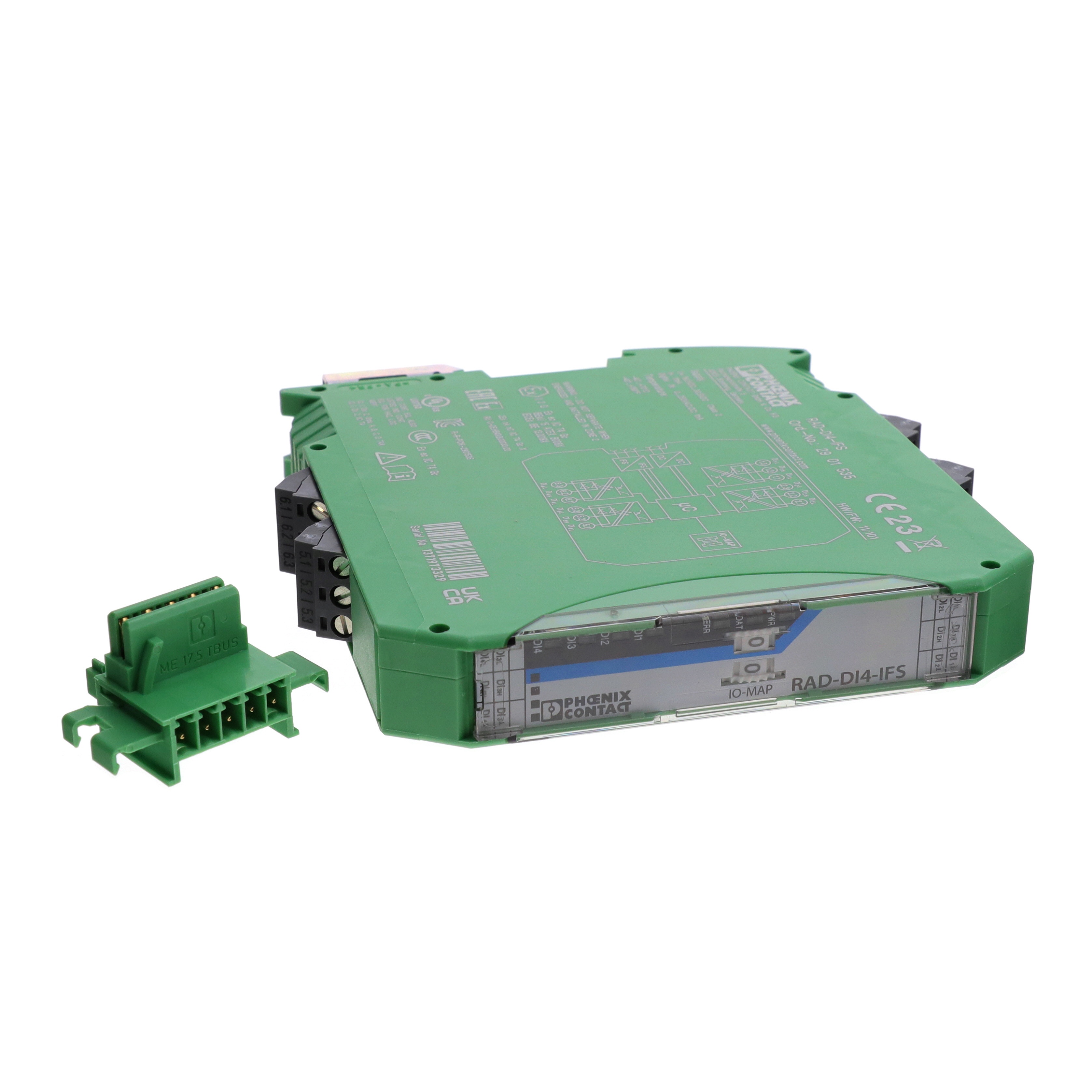

    RAD-DI4-IFS 是一款由 Phoenix Contact 生产的数字输入扩展模块,专为工业自动化应用设计。它提供了四个数字输入通道,适用于交流或直流电压(0...250V)。该模块采用螺丝端子连接方式,具备广泛的温度适应范围(-40°C ... +70°C),并且符合ATEX标准,适合在防爆区域2级环境中使用。

    2. 技术参数


    - 尺寸: 宽度 17.5 mm,高度 99 mm,深度 114.5 mm
    - 重量: 200 g(不含包装)
    - 供电电压: 19.2 V DC ... 30.5 V DC
    - 电流消耗: ≤ 11 mA(在 24 V DC,25°C 条件下)
    - 开关阈值:
    - 低电压输入: "1" 信号: 10 V AC/DC ... 50 V AC/DC;"0" 信号: 0 V AC/DC ... 4 V AC/DC
    - 高电压输入: "1" 信号: 50 V AC/DC ... 250 V AC/DC;"0" 信号: 0 V AC/DC ... 20 V AC/DC
    - 频率: ≤ 2 Hz
    - 过压类别: II 类
    - 防护等级: IP20
    - 温度范围: 操作 -40 °C ... 70 °C;储存/运输 -40 °C ... 85 °C
    - 湿度: 操作 20 % ... 85 %;储存/运输 20 % ... 85 %
    - 振动与冲击: 按照 IEC 60068-2-6 标准,振动 5g(10 Hz ... 150 Hz);冲击 16g,11ms
    - 电气隔离: 数字输入与 TBUS 供电之间的隔离电压为 300 V,测试电压为 2.5 kV AC(50 Hz,1 分钟)

    3. 产品特点和优势


    - 隔离保护: 通道间电气隔离,提供可靠的信号传输。
    - 宽温度范围: -40°C 至 +70°C 的操作温度,适用于极端环境。
    - 热插拔功能: 即使在运行状态下也可以轻松更换模块,提高了系统的可维护性。
    - 多功能输入: 支持多种电压范围(0...250 V AC/DC),适应不同应用需求。
    - ATEX认证: 适合用于防爆区域2,增加了安全性和可靠性。

    4. 应用案例和使用建议


    应用场景:
    RAD-DI4-IFS 广泛应用于工业控制系统、过程自动化、楼宇自动化等领域,例如在风力发电系统中用于监测风机状态,在工厂自动化系统中用于控制生产线上的传感器信号。
    使用建议:
    - 在安装时确保接线正确无误,特别是高电压输入需要特别注意。
    - 使用标准的DIN导轨进行安装,确保牢固可靠。
    - 在多尘或多湿环境中使用时,应注意定期清理以保持良好的工作状态。
    - 结合系统监控软件实时查看输入状态,及时发现潜在故障。

    5. 兼容性和支持


    兼容性:
    RAD-DI4-IFS 可以与多种自动化设备和系统兼容,包括工业控制系统、PLC 和 Modbus RTU 等。同时,它也支持通过无线模块进行数据传输,增加了灵活性。
    支持和服务:
    Phoenix Contact 提供详尽的技术文档和在线支持服务,用户可以通过公司网站获取相关信息和下载用户手册。此外,客户还可以联系当地的销售和技术支持团队,获取更深入的帮助和支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法上电 | 检查电源连接是否正确,确认供电电压在 19.2 V DC ... 30.5 V DC 范围内。 |
    | 输入信号不稳定 | 确认接线是否牢固,检查输入信号是否在有效范围内(10 V AC/DC ... 50 V AC/DC 或 50 V AC/DC ... 250 V AC/DC)。 |
    | 设备报警指示灯亮起 | 检查是否有短路或其他故障情况发生,查看详细故障代码以确定具体原因。 |

    7. 总结和推荐



    总结

    :
    RAD-DI4-IFS 是一款高性能、高可靠性的数字输入扩展模块,适用于各种严苛的工业环境。它的宽温度范围、通道间电气隔离、热插拔功能等特点使其在市场上具有较强的竞争力。
    推荐:
    强烈推荐给那些需要高效、稳定且灵活的工业自动化系统的用户。无论是在过程控制、风电系统还是楼宇自动化项目中,RAD-DI4-IFS 都能提供卓越的表现,帮助用户实现高效可靠的系统运行。

2901535参数

参数
最小工作供电电压 19.2V
最大时钟频率 -
最大工作供电电压 -
支持协议 -
拉电流 -
典型供电电流 11mA
中断输出 -
灌电流 -
I/O数量 -
长*宽*高 99mm*17.5mm*114.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2901535厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2901535数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT I/O扩展器 PHOENIX CONTACT 2901535 2901535数据手册
