LM8330TME/NOPB

产品分类: I/O扩展器
厂牌: TEXAS INSTRUMENTS
产品描述: I2C 1.62V 1.98V 400KHz DSBGA-25 贴片安装,黏合安装 2.02mm(长度)*2.02mm(宽度)
供应商型号: LM8330TME/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS I/O扩展器 LM8330TME/NOPB

LM8330TME/NOPB概述

    LM8330 I/O-Expander and Keypad Controller

    产品简介


    LM8330 是一款专为减轻主机处理器负担而设计的集成电路,适用于矩阵式键盘控制和通用输入输出扩展。这款器件集成了多达8×12个键位矩阵以及8个特殊功能键,支持高达104键的全尺寸键盘配置。其设计目标是提供灵活且可编程的输入输出功能,特别适合应用于移动电话、QWERTY键盘及通用遥控器等领域。LM8330的关键特性包括:8位事件按键码缓冲区、4位多重按键存储寄存器、内部振荡器(无需外部时钟源)及多种初始化选项。

    技术参数


    - 电源电压范围:1.62V至1.98V
    - 操作温度范围:-30°C 至 +85°C

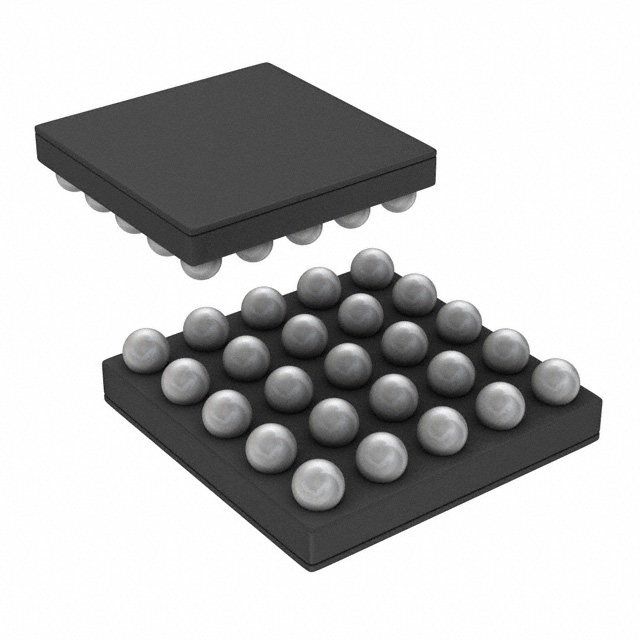

    - 封装:25引脚DSBGA,尺寸为2mm x 2mm x 0.6mm
    - 电气特性:
    - 静态电流:HALT模式下典型值为1.5μA
    - 动态电流:接入8x7键盘矩阵时,典型值为23μA
    - 时钟频率:内部振荡器频率为51.2kHz至76.8kHz
    - 通信接口:I²C兼容的ACCESS.bus接口,支持标准模式(100kHz)和快速模式(400kHz)

    产品特点和优势


    LM8330的主要优势在于其高度集成的功能和低功耗设计。它的8位事件按键码缓冲区和4位多重按键存储寄存器能够确保在高负载情况下依然能可靠地检测到按键事件。同时,通过内部振荡器实现无外部时钟源的设计降低了整体成本和复杂度。此外,其通用的GPIO扩展功能使得它在各种应用中都具有广泛的适用性。

    应用案例和使用建议


    LM8330常用于手机和平板电脑等便携式设备中,提供直观的输入界面。例如,在一个典型的手机布局中,LM8330可以管理数字键盘和特殊功能按键的扫描及检测。用户可以将此器件与主处理器通过I²C接口连接,设置适当的初始化参数后即可开始运行。对于开发者而言,建议充分利用其GPIO扩展功能来优化硬件布局,以实现更高效的信号处理。

    兼容性和支持


    LM8330支持I²C兼容的ACCESS.bus接口,能够与大多数现代处理器和微控制器轻松集成。德州仪器(TI)提供了详尽的技术文档和支持服务,确保用户能够顺利地进行开发和调试。此外,用户还可以访问TI的在线资源库获取更多关于该器件的应用指南和技术文章。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常工作 | 确认供电电压在1.62V至1.98V范围内;检查所有连接是否正确。 |
    | 按键事件未能正确记录 | 调整按键消抖时间设置,确保按键事件被可靠捕获。 |
    | PWM功能异常 | 核对PWM脚位的配置,确保与实际使用的LED数量匹配。 |

    总结和推荐


    综上所述,LM8330是一款非常优秀的键盘控制器和I/O扩展器,其低功耗、高集成度以及易于使用的接口使其成为各种嵌入式系统中的理想选择。尤其适合需要高效按键扫描和GPIO扩展功能的应用场合。鉴于其出色的性能和广泛的应用前景,强烈推荐在相关项目中采用该器件。

LM8330TME/NOPB参数

参数
支持协议 I2C
典型供电电流 -
最大工作供电电压 1.98V
灌电流 -
最大时钟频率 400KHz
I/O数量 -
最小工作供电电压 1.62V
拉电流 -
中断输出 -
长*宽*高 2.02mm(长度)*2.02mm(宽度)
通用封装 DSBGA-25
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM8330TME/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM8330TME/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS I/O扩展器 TEXAS INSTRUMENTS LM8330TME/NOPB LM8330TME/NOPB数据手册

LM8330TME/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
