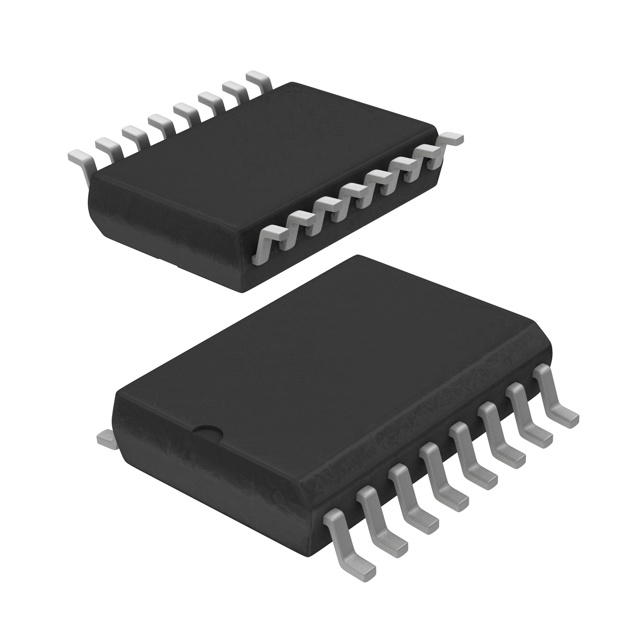

PCA9554D,118

产品分类: I/O扩展器
厂牌: NXP SEMICONDUCTORS
产品描述: 10mA 25mA I2C,SMBus 8 2.3V 5.5V 400KHz 是 SO-16 贴片安装,黏合安装
供应商型号: 20M-PCA9554D,118
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS I/O扩展器 PCA9554D,118

PCA9554D,118概述


    产品简介


    PCA9554/PCA9554A:8位I2C总线和SMBus输入输出端口
    PCA9554和PCA9554A是16针CMOS设备,专为增强NXP半导体的I2C总线输入输出扩展器家族而设计。它们提供8位通用并行输入/输出(GPIO)扩展,适用于I2C总线/SMBus应用。这些设备改进了驱动能力、5 V输入输出容差、降低功耗、单个I/O配置选项、最高400 kHz的时钟频率以及更小的封装尺寸。
    主要功能和应用领域:
    - 功能:可作为输入或输出端口配置,具有中断输出、内置上拉电阻和低功耗模式。
    - 应用领域:适合作为ACPI电源开关、传感器、按钮、LED灯、风扇等的扩展端口,广泛应用于工业控制、智能家电、物联网设备等领域。

    技术参数


    - 电压范围:2.3 V至5.5 V
    - I/O容差:5 V耐受
    - 时钟频率:0 Hz 至 400 kHz
    - 中断输出:活动低电平
    - 静态电流:低待机电流
    - ESD保护:超过2000 V HBM和1000 V CDM
    - 封装形式:SO16、SSOP16、SSOP20、TSSOP16、HVQFN16(两种版本)

    产品特点和优势


    PCA9554/PCA9554A具备以下特点和优势:
    - 广泛的电压兼容性:从2.3 V到5.5 V的宽电压范围,确保与多种电源系统的兼容性。
    - 5 V耐受I/O:确保与其他5 V逻辑电路的无缝连接。
    - 低功耗:低待机电流确保长时间使用时节省能源。
    - 强抗干扰能力:噪声过滤功能提高了系统的稳定性和可靠性。
    - 增强的ESD保护:通过高ESD标准,增强了设备的耐用性和稳定性。

    应用案例和使用建议


    典型应用:
    如图15所示的应用案例中,PCA9554/PCA9554A被用作多个子系统的接口。例如,温度传感器和计数器可以通过PCA9554/PCA9554A与主控制器通信。此外,PCA9554/PCA9554A还可以用于控制开关,如CBT设备。
    使用建议:
    - 硬件选择:根据具体需求选择合适的封装类型,如SSOP16适用于小型空间要求。
    - 软件开发:利用现有的I2C库简化软件开发过程,提高效率。
    - 系统集成:将PCA9554/PCA9554A正确安装在PCB上,注意引脚配置,以避免错误连接。

    兼容性和支持


    PCA9554/PCA9554A可以轻松集成到现有I2C总线或SMBus系统中。支持多种封装形式,包括SO16、SSOP16、SSOP20、TSSOP16和HVQFN16,适应不同的应用需求。如果需要进一步的支持和指导,可以通过i2c.support@nxp.com联系NXP半导体的技术支持团队。

    常见问题与解决方案


    问题1:如何配置PCA9554/PCA9554A的I/O方向?
    - 解决方案:通过写入配置寄存器来设置I/O方向。将对应的比特位置1表示配置为输入,置0表示配置为输出。
    问题2:PCA9554/PCA9554A的中断输出如何激活?
    - 解决方案:当某个I/O的状态发生变化且该引脚被配置为输入时,中断输出会被激活。读取输入寄存器状态可以重置中断信号。
    问题3:PCA9554/PCA9554A的功耗管理应该如何进行?
    - 解决方案:确保系统在不使用时进入低功耗模式。使用适当的睡眠模式,并将所有I/O配置为输入以减少功耗。

    总结和推荐


    PCA9554/PCA9554A是一款出色的I2C/SMBus接口扩展芯片,具有广泛的电压兼容性、低功耗和高抗干扰能力。其多样化的封装形式和灵活的配置方式使其非常适合各种嵌入式系统应用。总体而言,我们强烈推荐此款芯片给需要高性能、可靠性的工业控制系统及消费电子产品开发者使用。

PCA9554D,118参数

参数
最小工作供电电压 2.3V
典型供电电流 -
最大时钟频率 400KHz
拉电流 10mA
支持协议 I2C,SMBus
最大工作供电电压 5.5V
I/O数量 8
灌电流 25mA
中断输出
通用封装 SO-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PCA9554D,118厂商介绍
