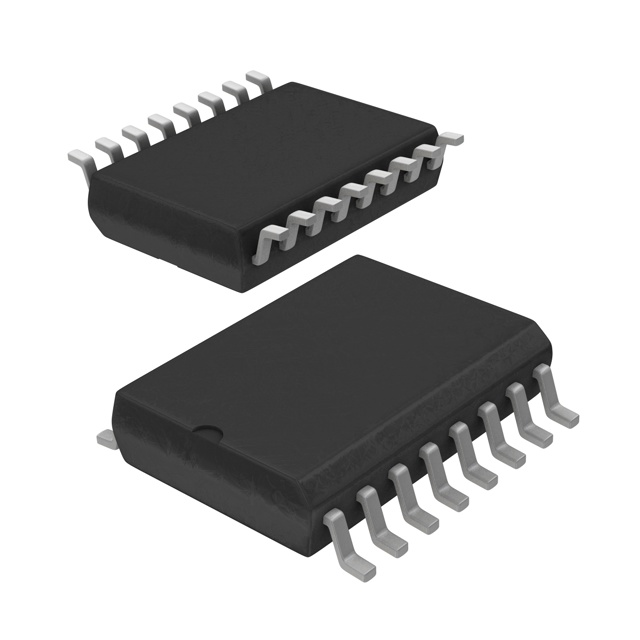

PCF8574AT/3,512

产品分类: I/O扩展器
厂牌: NXP SEMICONDUCTORS
产品描述: 300μA 25mA I2C 8 2.5V 6V 100KHz 是 SO-16 贴片安装
供应商型号:
供应商:
标准整包数: 0
NXP SEMICONDUCTORS I/O扩展器 PCF8574AT/3,512

PCF8574AT/3,512概述


    产品简介


    产品名称:PCF8574/74A
    产品类型:I2C总线扩展器
    主要功能:提供通用远程I/O扩展,具有8个准双向端口,支持100 kHz I2C总线接口。它通过I2C总线(串行时钟线SCL和串行数据线SDA)实现远程控制和数据传输。
    应用领域:适用于多种电子设备,如LED显示器、服务器、键盘、工业控制、医疗设备、可编程逻辑控制器(PLC)、移动电话、游戏机等。

    技术参数


    - 供电电压:2.5 V至6 V
    - I2C总线接口速度:100 kHz(标准模式)
    - 电流消耗:典型静态电流为2.5 μA
    - 工作温度范围:-40°C至+85°C
    - 封装形式:DIP16、SO16、SSOP20
    - 中断输出:低电平有效开漏极输出
    - 端口配置:8位准双向I/O端口,具有内置弱拉电流源

    产品特点和优势


    - 低功耗:典型的静态电流仅为2.5 μA,非常适合移动应用。
    - 高集成度:集成了8位I/O端口,可通过硬件地址输入进行选择,多达16个设备可以共存于同一个I2C总线上。
    - 快速响应:中断输出可以快速通知微控制器,无需频繁轮询输入寄存器。
    - 多功能性:不仅可以作为输入端口监测中断状态或按键,还可以作为输出端口驱动指示设备,如LED。
    - 兼容性好:支持多种封装形式,易于安装和替换。

    应用案例和使用建议


    应用案例:PCF8574/74A广泛应用于LED显示器、服务器、键盘、工业控制设备等场景。例如,在LED显示系统中,它可以用来控制多个LED的状态;在服务器中,用于监控和控制外部传感器状态。
    使用建议:
    1. 电源设计:确保I2C总线上的每个设备都能稳定供电,避免电压波动影响信号完整性。
    2. 线路设计:使用适当的上拉电阻来保证信号稳定,特别是在使用低电平有效开漏极输出时。
    3. 软件调试:编写代码时要充分考虑中断处理程序的优先级,避免其他任务干扰中断的响应。

    兼容性和支持


    - 兼容性:PCF8574/74A支持多种封装形式,能够方便地安装在不同类型的电路板上。
    - 支持服务:NXP Semiconductors提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何设置中断?
    - 解决方案:确保中断引脚正确连接到微控制器的中断逻辑,并编写相应的中断处理程序。

    - 问题2:为什么某些端口无法正常读写?
    - 解决方案:检查相关的上拉电阻和接线,确保所有端口的配置正确且没有短路。

    总结和推荐


    PCF8574/74A是一款功能强大、适用广泛的I2C总线扩展器,具备优秀的低功耗和高可靠性。它适合在多种电子设备中作为通用I/O扩展模块使用。强烈推荐在需要高效扩展I/O能力的应用中采用这款产品。

PCF8574AT/3,512参数

参数
典型供电电流 -
最大工作供电电压 6V
灌电流 25mA
中断输出
拉电流 300μA
I/O数量 8
最大时钟频率 100KHz
最小工作供电电压 2.5V
支持协议 I2C
10.5mm(Max)
7.6mm(Max)
2.45mm(Max)
通用封装 SO-16
安装方式 贴片安装
零件状态 停产
包装方式 管装
