首页  >  产品百科  >  2901536

2901536

产品分类: I/O扩展器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,I/O扩展模块,RAD-DOR4-IFS,Phoenix Contact PLC输入输出模块 输入/输出模块, RAD-DOR4-IFS系列, 数字输入, 数字、继电器输出, 用于RAD-2400-IFS 无线模块
供应商型号: 7646265
供应商: 海外现货
标准整包数: 1

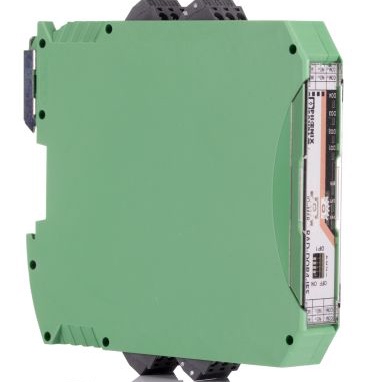

PHOENIX CONTACT I/O扩展器 2901536

2901536概述

    RAD-DOR4-IFS I/O 扩展模块技术手册

    1. 产品简介


    RAD-DOR4-IFS 是一款由 Phoenix Contact 生产的数字输入输出扩展模块。该模块具备4个数字继电器输出端口,每个端口的最大电流承载能力为5A(适用于250V交流电或24V直流电)。它适用于工业自动化控制系统,提供了一个经济高效的扩展解决方案。

    2. 技术参数


    - 基本规格:
    - 输出类型:数字继电器输出
    - 输出通道数量:4
    - 最大电流:5A
    - 额定电压:250V AC / 24V DC
    - 供电电压范围:19.2V DC 至 30.5V DC
    - 模块重量:215.2克(不含包装)

    - 技术规格:
    - 防护等级:IP20
    - 工作温度范围:-40°C 到 70°C(在超过55°C时降额)
    - 存储/运输温度范围:-40°C 到 85°C
    - 湿度范围:操作期间20%至85%,储存/运输期间同上
    - 海拔高度:2000米
    - 振动耐受性:符合IEC 60068-2-6标准,5g,10Hz至150Hz
    - 冲击耐受性:16g,11ms
    - 过电压类别:II
    - 电气隔离:300V(强化绝缘)
    - 测试电压:2.5kV AC,50Hz,持续1分钟
    - 开关特性:
    - 切换频率:最大2Hz
    - 机械寿命:1x10^7次
    - 电气寿命:在5A、250V交流电下为1x10^5次
    - 最大负载:140W(24V直流),120W(30V直流),20W(48V直流),18W(60V直流),22W(110V直流),40W(220V直流),42W(250V直流)
    - 连接方式:
    - 连接方法:螺丝连接
    - 导线截面积:固体导线最小0.2mm²,最大2.5mm²;柔性导线同上;AWG导线最小24,最大14
    - 螺丝扭紧力矩:0.6Nm

    3. 产品特点和优势


    - 电气隔离:每个通道独立电气隔离,增强了系统的可靠性和安全性。
    - 宽温运行:在-40°C到70°C的宽温度范围内可稳定工作,适用于极端环境。
    - 易于安装和更换:支持热插拔,便于现场快速安装和维修。
    - 兼容性:广泛的标准认证,如CE、IECEx、UL等,确保全球适用。
    - 高可靠性:通过UL认证,确保长期稳定工作。

    4. 应用案例和使用建议


    - 应用场景:适用于工业自动化控制系统、楼宇自动化系统、工厂自动化生产线等。
    - 使用建议:
    - 在选择供电电压时,要根据具体应用场景来确定,避免过载。
    - 定期检查和清洁导线连接部分,以确保良好的电气接触。
    - 在安装过程中,确保模块正确接地,提高系统稳定性。

    5. 兼容性和支持


    - 兼容性:该模块适合与各种工业控制系统和PLC设备配合使用。
    - 厂商支持:Phoeni Contact 提供详尽的技术文档和支持服务,确保用户能够顺利安装和使用该模块。

    6. 常见问题与解决方案


    - Q: 在高温环境下工作会导致模块性能下降吗?
    - A: 是的,在超过55°C的温度下,模块会进行降额处理。建议安装散热装置,确保模块在安全温度范围内工作。
    - Q: 如何检测模块是否正常工作?
    - A: 通过模块上的LED指示灯进行状态显示,绿灯表示电源供应正常,黄灯表示数字输出状态,红灯表示错误状态。

    7. 总结和推荐


    RAD-DOR4-IFS 是一款设计精良、功能强大的I/O扩展模块,具有广泛的适用性和可靠性。无论是对已有系统的功能扩展还是新建项目的自动化控制,该模块都能提供出色的性能。建议在需要稳定、可靠的工业级数字I/O控制时选用此模块。

2901536参数

参数
拉电流 -
灌电流 -
典型供电电流 55mA
最大时钟频率 -
最大工作供电电压 30.5V
最小工作供电电压 19.2V
中断输出 -
支持协议 -
I/O数量 -
长*宽*高 99mm*17.5mm*114.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2901536厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2901536数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT I/O扩展器 PHOENIX CONTACT 2901536 2901536数据手册

2901536封装设计

查看详情并下载
Symbol
Footprint
3D Model
