AAT4292IJQ-T1

产品分类: I/O扩展器
厂牌: SKYWORKS SOLUTIONS
产品描述: 串行 7 1.8V 5.5V 否 黏合安装
供应商型号: 863-1516-2-ND
供应商: Digi-Key
标准整包数: 3000
SKYWORKS SOLUTIONS I/O扩展器 AAT4292IJQ-T1

AAT4292IJQ-T1概述


    产品简介


    产品类型: AAT4292 是一款由 Skyworks Solutions, Inc. 生产的七通道高边输入输出扩展器。
    主要功能:
    - 支持高边微处理器通用输入输出(GPIO)扩展。
    - 具备低功耗特性,尤其适合电池供电的应用场景。
    - 使用简单易用的 AS2Cwire 串行接口进行控制。
    应用领域:
    - 手机键盘、背光及时尚照明控制
    - 输入输出扩展
    - 多通道低功率开关
    - 便携式电子设备

    技术参数


    - 输入电压范围: 1.8V 至 5.5V
    - 输出通道: 7个独立输出通道
    - 导通电阻: 每通道 1.1Ω 至 1.7Ω
    - 工作温度范围: -40°C 至 +85°C

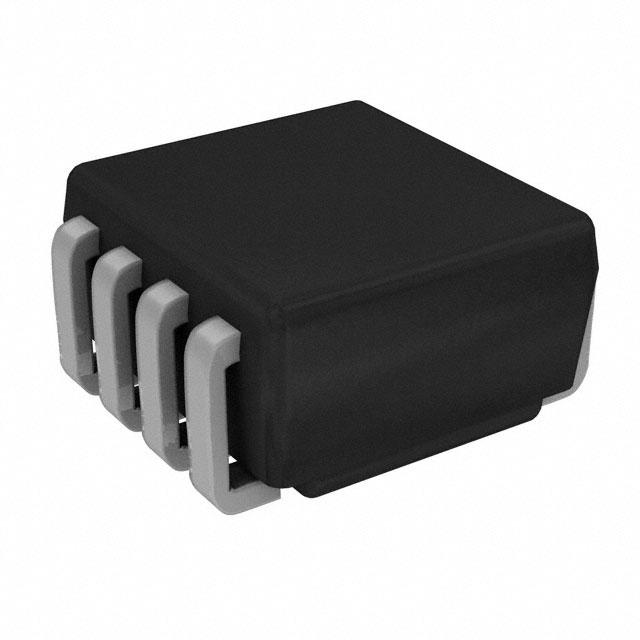

    - 封装形式: 无铅 10 引脚 SC70JW 封装
    - 典型应用电流: 6.3µA(运行时),0.1µA(关断时)
    - 最大连续开关电流: 250mA

    产品特点和优势


    - 低功耗设计: 在正常工作模式下,电流消耗仅为6.3μA,关断模式下降低至0.1μA。
    - 广泛的电压适应性: 1.8V 至 5.5V 的宽电压范围使其适用于多种电源。
    - 紧凑型封装: 10 引脚 SC70JW 封装体积小,便于集成于各种小型化电子产品中。
    - 智能控制: 利用 AS2Cwire 串行接口简化控制逻辑,提高系统效率。
    - 高可靠性: 高温、高压保护机制确保在严苛环境下稳定工作。

    应用案例和使用建议


    应用案例:
    AAT4292 可广泛应用于智能手机的按键、背光及灯光控制,以及其他便携式设备如媒体播放器中。通过该器件,用户能够方便地扩展 GPIO 端口,实现更灵活的控制策略。
    使用建议:
    - 在设计应用电路时,需根据负载情况考虑输出通道是否需要并联使用以达到更高功率需求。
    - 为确保良好的电源管理,在 VIN 和 GND 之间应连接一个 1μF 到 10μF 的陶瓷电容器,以提供稳定的电源。
    - 注意保持适当的散热措施,避免因过热而影响性能。

    兼容性和支持


    - AAT4292 设计为具有良好的兼容性,可轻松与其他控制器和电源设备配合使用。
    - Skyworks 提供详尽的技术文档和支持服务,包括评估板和开发工具包,以便客户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电流不稳定 | 检查负载连接是否正确,并确认输入电压稳定。 |
    | 产品无法启动 | 确认 AS2Cwire 接口设置正确且信号质量良好。 |
    | 关断电流异常 | 检查 EN/SET 管脚是否有正确的控制信号。 |

    总结和推荐


    综合评估:
    AAT4292 是一款高性价比的高边输入输出扩展器,拥有出色的低功耗特性和良好的温度适应能力。它非常适合用于电池供电的便携式电子设备中。
    推荐意见:
    鉴于其优秀的特性、易用性和广泛的适用范围,强烈推荐 AAT4292 作为需要多通道开关控制和高边 GPIO 扩展的理想选择。

AAT4292IJQ-T1参数

参数
I/O数量 7
典型供电电流 -
支持协议 串行
最小工作供电电压 1.8V
最大工作供电电压 5.5V
灌电流 -
中断输出
拉电流 -
最大时钟频率 -
安装方式 黏合安装
零件状态 停产
包装方式 卷带包装

AAT4292IJQ-T1厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

AAT4292IJQ-T1数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS I/O扩展器 SKYWORKS SOLUTIONS AAT4292IJQ-T1 AAT4292IJQ-T1数据手册

AAT4292IJQ-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
