ADP5586ACBZ-00-R7

产品分类: I/O扩展器
厂牌: ANALOG DEVICES
产品描述: 1μA I2C 10 1.65V 3.6V 880KHz 是 BGA 贴片安装,黏合安装 1.59mm*1.59mm*300μm
供应商型号: CY-ADP5586ACBZ-00-R7
供应商: Avnet
标准整包数: 1

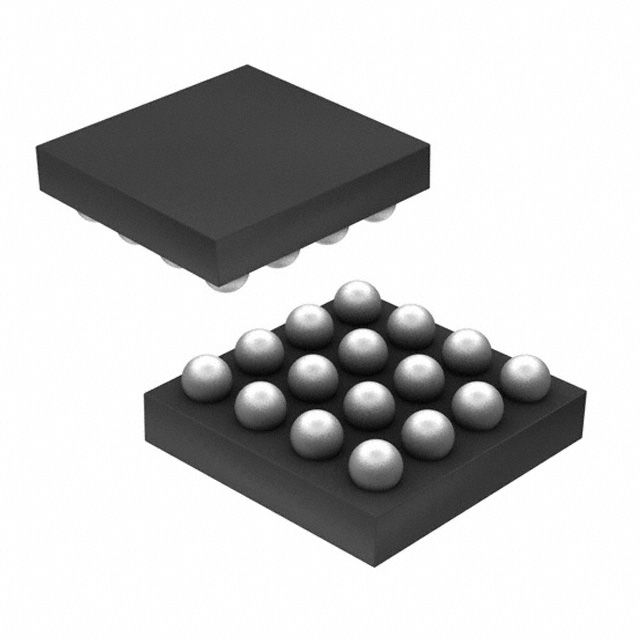

ANALOG DEVICES I/O扩展器 ADP5586ACBZ-00-R7

ADP5586ACBZ-00-R7概述

    ADP5586 Keypad Decoder and I/O Port Expander 技术手册解析

    1. 产品简介


    ADP5586 是一款由Analog Devices设计的多功能输入/输出端口扩展器,集成了内置的矩阵键盘解码器、可编程逻辑、复位发生器和脉冲发生器。这款芯片主要用于便携式设备(如智能手机、遥控器和相机)及非便携式应用(如医疗健康、工业控制和仪表)。通过增加可用的输入/输出端口数量,ADP5586显著提升了设备的灵活性和功能性。

    2. 技术参数


    主要规格:
    - 供电电压范围:1.8 V 至 3.3 V
    - 工作温度范围:-40°C 至 +85°C
    - 输入逻辑电平:VIL (低电平) ≤ 0.3 × VDD,VIH (高电平) ≥ 0.7 × VDD
    - 拉高电阻选项:100 kΩ 或 300 kΩ
    - 拉下电阻:300 kΩ
    - I²C接口支持快速模式Plus(Fm+),最高可达1 MHz
    电流消耗:
    - 备用状态电流:1 µA 至 10 µA
    - 事件扫描时的工作电流:30 µA 至 85 µA
    关键指标:
    - 可编程逻辑块
    - 复位发生器
    - 两个脉冲发生器,周期和开启时间可调
    - FIFO(先进先出)队列,最多存储16个事件

    3. 产品特点和优势


    ADP5586 的特点:
    - 内置FIFO,用于记录最多16个事件
    - 10个通用I/O引脚,可配置为按键解码、GPI、GPO、逻辑功能等
    - 高度灵活的GPIO引脚,支持多种输入输出模式
    - 可编程逻辑块和脉冲发生器,增强系统设计灵活性
    优势:
    - 减少了主处理器对键盘的轮询频率,降低了功耗并提高处理效率
    - 集成的复位和脉冲生成功能,简化了外围电路设计
    - 丰富的GPIO配置能力,适用于各种前端面板设计

    4. 应用案例和使用建议


    应用场景:
    - 智能手机、遥控器和相机的输入/输出扩展
    - 医疗设备、工业控制和仪器仪表中的复杂键控界面
    使用建议:
    - 利用ADP5586的I²C接口实现灵活的数据通信
    - 通过配置FIFO和中断机制来高效管理多个事件的记录与通知
    - 考虑到外部处理器的读取速率,合理规划FIFO溢出处理策略

    5. 兼容性和支持


    兼容性:
    - ADP5586 采用标准I²C协议,易于与各类微控制器和传感器集成
    支持与维护:
    - Analog Devices提供全面的技术支持,包括软件库和应用指南
    - 厂商技术支持团队随时准备解答客户在使用过程中遇到的问题

    6. 常见问题与解决方案


    常见问题:
    - 设备启动异常
    - I²C通信错误
    解决方案:
    - 确保电源电压在规定范围内,同时检查RST引脚配置
    - 仔细遵循I²C通信规范,确保数据线和时钟线正确接线

    7. 总结和推荐


    综合评估:
    ADP5586 在众多应用场景中表现出了极高的适应性和实用性。它不仅提供了强大的输入输出扩展能力,还通过高度可配置的内部模块简化了系统设计,大大提升了系统的可靠性和性能。
    推荐:
    强烈推荐ADP5586用于需要复杂按键处理和I/O扩展的应用场景。其优秀的功能集和易用性使其成为现代电子设备设计的理想选择。

ADP5586ACBZ-00-R7参数

参数
最小工作供电电压 1.65V
中断输出
拉电流 -
典型供电电流 1μA
最大时钟频率 880KHz
最大工作供电电压 3.6V
支持协议 I2C
灌电流 -
I/O数量 10
长*宽*高 1.59mm*1.59mm*300μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ADP5586ACBZ-00-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP5586ACBZ-00-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES I/O扩展器 ANALOG DEVICES ADP5586ACBZ-00-R7 ADP5586ACBZ-00-R7数据手册

ADP5586ACBZ-00-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
