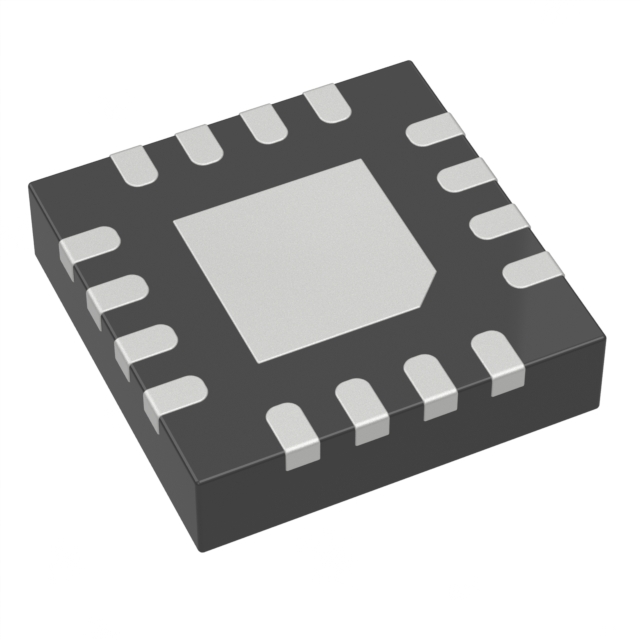

MAX7317ATE+T

产品分类: I/O扩展器
厂牌: ANALOG DEVICES
产品描述: 20mA 20mA SPI 10 否 贴片安装,黏合安装
供应商型号: MAX7317ATE+T
供应商: 云汉优选
标准整包数: 10
ANALOG DEVICES I/O扩展器 MAX7317ATE+T

MAX7317ATE+T概述

    MAX7317 10-Port SPI-Interfaced I/O Expander with Overvoltage and Hot-Insertion Protection

    1. 产品简介


    MAX7317是一款由微处理器通过高速串行接口控制的通用输入输出(GPIO)外设。它提供了10个I/O端口,每个端口可以独立配置为开漏输出或过电压保护的施密特输入。此设备特别适用于需要扩展微处理器I/O能力的应用场景。

    2. 技术参数


    - 操作电压: 2.25V 至 3.6V
    - 最大外部负载电压: 7V
    - 待机电流:
    - 环境温度 +25°C: 0.70μA (典型值), 1.5μA (最大值)
    - 环境温度 -40°C 至 +85°C: 1.7μA (典型值)
    - 环境温度 -40°C 至 +125°C: 1.9μA (最大值)
    - 工作电流:
    - 频率 26MHz 时, 其他数字输入在 V+ 或 GND 上: 385μA (典型值), 620μA (最大值)
    - 环境温度 -40°C 至 +85°C: 680μA (典型值)
    - 环境温度 -40°C 至 +125°C: 730μA (最大值)
    - 时钟周期: 38.4ns
    - 高脉冲宽度: 19ns
    - 低脉冲宽度: 19ns
    - 总线电流消耗: 最大 200mA
    - 功耗:
    - 16 引脚 TQFN 包装 (高于 +70°C 每度降额 14.7mW): 1176mW
    - 16 引脚 QSOP 包装 (高于 +70°C 每度降额 8.3mW): 667mW
    - 存储温度范围: -65°C 至 +150°C
    - 焊锡温度 (10秒): +300°C

    3. 产品特点和优势


    - 行业标准四线接口简化了与微处理器架构无关的I/O扩展。
    - 高传输速度高达26MHz的SPI/QSPI/MICROWIRE兼容串行接口。
    - 保护电路确保了鲁棒的操作,包括对过电压的保护和热插拔支持。
    - 低功耗和小封装尺寸降低了电路板面积和电源需求,典型应用中的待机电流低至0.7μA。

    4. 应用案例和使用建议


    应用案例:
    - 便携式设备: 用于智能手机和其他便携设备中扩展I/O接口。
    - 白色家电: 用于家用电器中的I/O控制。
    - 工业控制器: 用于工业自动化系统中的信号采集和控制。
    - 系统监控: 用于实时监控系统状态的传感器和控制器。
    使用建议:
    - 在设计电路时,考虑到其工作温度范围(-40°C 至 +125°C),确保该设备可以在极端环境中稳定运行。
    - 利用其热插拔功能,在不影响系统正常运行的情况下更换损坏部件。

    5. 兼容性和支持


    - 兼容性: 该设备支持SPI接口,可以直接与微处理器通信,且可以通过多个MAX7317的级联实现更多的I/O扩展。
    - 支持: Maxim Integrated提供全面的技术文档和支持服务,帮助用户快速上手并解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题: 设备出现异常重启。
    - 解决方案: 检查供电电压是否符合要求,同时检查是否有过压或欠压的情况发生。
    - 问题: 数据传输不稳定。
    - 解决方案: 确认SPI信号线连接正确,调整信号线长度以减少干扰,同时检查时序设置是否符合要求。

    7. 总结和推荐


    总结: MAX7317具备出色的多功能性和可靠性,尤其适合需要高集成度和广泛工作温度范围的应用场景。其低功耗特性也使得其非常适合于电池供电的应用。
    推荐: 基于以上分析,我强烈推荐使用MAX7317作为新一代的I/O扩展设备。它不仅在功能上满足现代应用的需求,同时在性能和稳定性方面也具有卓越的表现。

MAX7317ATE+T参数

参数
中断输出
最大时钟频率 -
I/O数量 10
典型供电电流 -
最大工作供电电压 -
灌电流 20mA
最小工作供电电压 -
支持协议 SPI
拉电流 20mA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
