MAX7320ATE+

产品分类: I/O扩展器
厂牌: ANALOG DEVICES
产品描述: 25mA 25mA I2C 8 400KHz 否 贴片安装
供应商型号: 2516739
供应商: 海外现货
标准整包数: 1

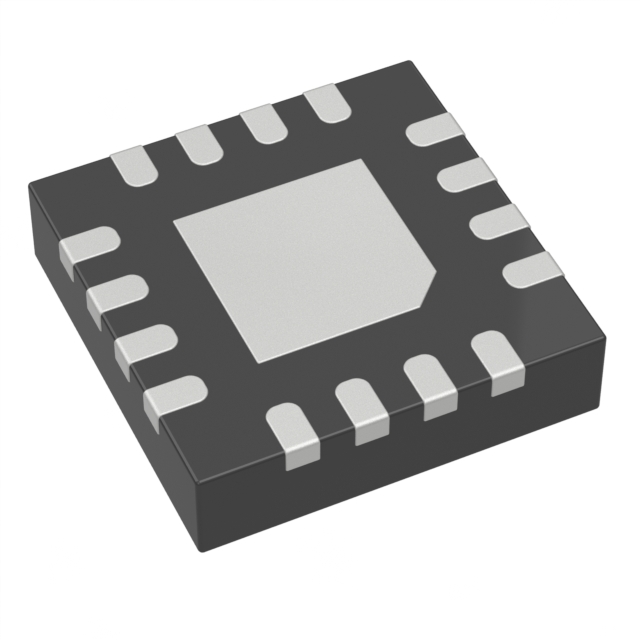

ANALOG DEVICES I/O扩展器 MAX7320ATE+

MAX7320ATE+概述

    MAX7320 I2C Port Expander with Eight Push-Pull Outputs



    1. 产品简介



    产品类型:
    MAX7320 是一款通过 I2C 串行接口连接的外围设备,具有八路推挽式输出端口。

    主要功能:
    - 支持 I2C 通信,最高可达 400kHz。
    - 可选的上电逻辑状态。
    - 可热插拔(hot insertion)。
    - 内置复位输入(RST),可清除串行接口。
    - 具有四个地址输入(AD0 和 AD2),允许设置 16 个 I2C 从设备地址。

    应用领域:
    - 手机/PDA
    - 卫星收音机
    - 笔记本电脑
    - RAID 系统
    - 服务器


    2. 技术参数



    - 工作电压: 1.71V 至 5.5V
    - 电源电流(接口运行时): fSCL = 400kHz 时为 23µA 至 55µA
    - 待机电流: 0.6µA(典型值)
    - 输出低电平: V+ = 1.71V 时为 120mV 至 240mV;V+ = 5V 时为 220mV 至 380mV
    - 输出高电平: V+ = 1.71V 时为 V+ - 250mV 至 V+ - 130mV;V+ = 5V 时为 V+ - 380mV 至 V+ - 230mV
    - 最大总电源电流: 50mA
    - 最大接地电流: 100mA
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -65°C 至 +150°C


    3. 产品特点和优势



    - 高性能 I2C 接口: 支持高达 400kHz 的 I2C 通信。
    - 宽电压范围: 1.71V 至 5.5V 的操作电压范围。
    - 推挽式输出端口: 可选的上电逻辑状态。
    - 热插拔支持: 无需担心在热插拔过程中设备损坏。
    - 低功耗: 待机电流仅为 0.6µA(典型值)。
    - 扩展温度范围: -40°C 至 +125°C 的宽温范围适应各种恶劣环境。


    4. 应用案例和使用建议



    - 应用案例:
    - 在手机/PDA 中实现外设扩展。
    - 用于笔记本电脑中的键盘和其他外围设备。
    - 适用于 RAID 系统和服务器中的 I/O 扩展。

    - 使用建议:
    - 在热插拔应用中,确保 SDA 和 SCL 拉线电阻正确配置,以避免上电时意外的默认状态。
    - 使用多个 I2C 主机时,确保 SCL 和 SDA 线上有适当的拉线电阻(4.7kΩ)。


    5. 兼容性和支持



    - 兼容性:
    - 与 I2C 通信标准完全兼容。
    - 可与支持 I2C 接口的其他设备无缝连接。

    - 支持:
    - Maxim Integrated 提供详细的技术文档和客户支持服务。
    - 适用于汽车电子应用的温度范围(-40°C 至 +125°C)。


    6. 常见问题与解决方案



    - 问题 1: 设备无法正常通信。
    - 解决办法: 检查 SDA 和 SCL 线的拉线电阻是否正确配置,确认地址选择是否正确。
    - 问题 2: 输出端口状态不正确。
    - 解决办法: 确认设备的上电逻辑状态设置是否正确,必要时重新进行初始化。
    - 问题 3: 设备过热。
    - 解决办法: 确保散热措施良好,必要时降低负载电流。


    7. 总结和推荐



    综合评估:
    MAX7320 I2C 端口扩展器是一款功能强大且灵活的器件,具备高性能的 I2C 通信能力、宽工作电压范围和低功耗特性。它特别适合于需要可靠 I/O 扩展的工业和消费类电子产品。

    推荐使用:
    强烈推荐在需要高可靠性和高性能 I2C 通信的应用中使用 MAX7320。无论是手机/PDA、卫星收音机还是服务器系统,MAX7320 都能提供卓越的性能和可靠性。

MAX7320ATE+参数

参数
最小工作供电电压 -
中断输出
灌电流 25mA
支持协议 I2C
典型供电电流 -
拉电流 25mA
I/O数量 8
最大工作供电电压 -
最大时钟频率 400KHz
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX7320ATE+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX7320ATE+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES I/O扩展器 ANALOG DEVICES MAX7320ATE+ MAX7320ATE+数据手册

MAX7320ATE+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.3436
10+ ¥ 35.2723
25+ ¥ 32.1842
100+ ¥ 29.0835
300+ ¥ 25.6157
500+ ¥ 25.3879
1000+ ¥ 25.1475
2500+ ¥ 24.907
库存: 250
起订量: 38 增量: 1
交货地:
最小起订量为:25
合计: ¥ 804.6
