PI4IOE5V9539LEX

产品分类: I/O扩展器
厂牌: DIODES
产品描述: 135μA I2C 16 2.3V 5.5V 400KHz 是 TSSOP-24 贴片安装,黏合安装
供应商型号: PI4IOE5V9539LEX
供应商: 国内现货
标准整包数: 3000

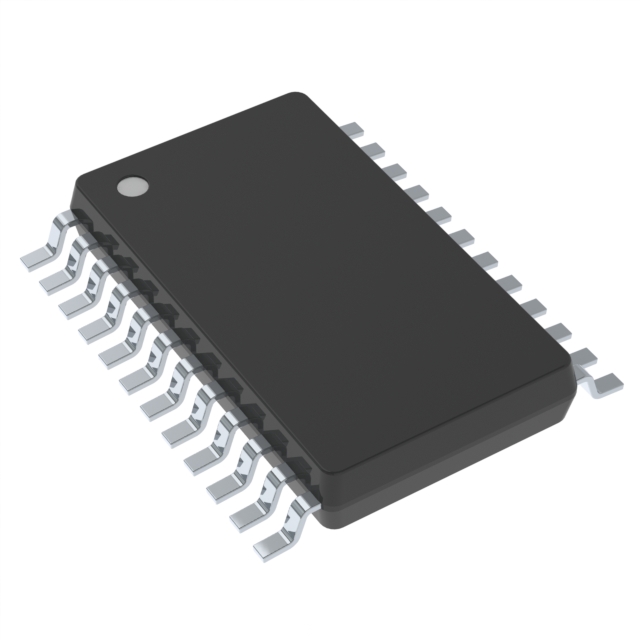

DIODES I/O扩展器 PI4IOE5V9539LEX

PI4IOE5V9539LEX概述

    PI4IOE5V9539 16-bit I2C-bus and SMBus Low-Power I/O Port

    产品简介


    PI4IOE5V9539 是一款用于 I2C-bus 和 SMBus 应用的 16 位通用输入输出 (GPIO) 扩展芯片。该芯片提供了 16 个可配置为输入或输出的引脚,并且具备中断和复位功能。PI4IOE5V9539 可应用于多种场合,例如电源开关控制、传感器连接、按键输入、LED 控制、风扇驱动等。其灵活的配置和低功耗使其成为广泛嵌入式系统中的理想选择。

    技术参数


    - 供电电压: 2.3V 至 5.5V
    - I/O 引脚特性:
    - 5V 容错 I/O
    - 内置噪声滤波器
    - 拉电流能力高达 9mA
    - 推挽输出电压: 高于 1.7V 至 4.1V(根据供电电压)
    - 时钟频率: 0Hz 至 400kHz
    - 低功耗: 操作模式下,最大供电电流为 200μA
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -65°C 至 +150°C
    - 总功率消耗: 最大 200mW
    - 静电放电保护: 4KV HBM 和 1KV CDM

    产品特点和优势


    1. 宽泛的供电电压范围:支持从 2.3V 到 5.5V 的电压范围,确保在各种应用场景中的稳定性。
    2. 5V 容错 I/O:使得该芯片可以在 5V 系统中安全工作,无需额外的电平转换。
    3. 噪声滤波:内置噪声滤波器,有效防止外部干扰,保证数据传输的准确性。
    4. 多功能配置:每个引脚都可以独立配置为输入或输出,同时提供极性反转功能,增强了系统的灵活性。
    5. 低功耗设计:采用低功耗技术,最大限度减少电源消耗,适合电池供电的应用。
    6. 强大的电气特性:每通道最大驱动电流可达 9mA,适用于各种负载需求。
    7. 简易的中断机制:通过开放集电极中断输出实现简单的状态监控和警报触发。

    应用案例和使用建议


    典型应用:
    - 用于电池供电系统中的 LED 控制,当 LED 关闭时,保持 I/O 引脚电压高于或等于供电电压,以减少不必要的电流消耗。
    - 在传感器节点或小型微控制器中扩展输入输出通道。
    使用建议:
    - 当用于 LED 控制时,考虑并联一个高阻值电阻以保持 I/O 引脚电压高于 VCC。
    - 在配置引脚方向时,要避免在中断状态下出现误触发,因为从输出切换到输入可能会导致错误的中断信号。
    - 复位操作需要将 RESET 引脚保持低电平至少 25ns,确保内部寄存器和状态机重置到默认状态。

    兼容性和支持


    - 封装形式:TSSOP-24 和 TQFN 4x4-24,便于在不同板级应用中灵活选型。
    - I2C 地址分配:通过硬件引脚 A0 和 A1 分配,支持最多四台相同型号设备共用同一 I2C 总线。
    - 技术支持:Diodes Incorporated 提供详尽的技术文档和开发支持,确保客户能够高效完成产品集成。

    常见问题与解决方案


    - 问题 1:I/O 引脚电流过大导致设备损坏。
    - 解决方案:确保每个引脚的最大电流不超过 9mA,并限制整体电流至 160mA。

    - 问题 2:设备在断电后无法正常初始化。
    - 解决方案:确认供电电压降到 0.2V 以下,确保内部寄存器和状态机被正确复位。

    总结和推荐


    PI4IOE5V9539 以其广泛的供电范围、高性能的电气特性和优秀的低功耗特性,在多种嵌入式系统中展现了卓越的应用价值。无论是电池供电设备还是复杂工业控制系统,PI4IOE5V9539 都是一款值得信赖的选择。我们强烈推荐在需要灵活 I/O 扩展的应用中使用这款芯片。

PI4IOE5V9539LEX参数

参数
灌电流 -
支持协议 I2C
I/O数量 16
中断输出
典型供电电流 135μA
最大工作供电电压 5.5V
最小工作供电电压 2.3V
拉电流 -
最大时钟频率 400KHz
通用封装 TSSOP-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PI4IOE5V9539LEX厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

PI4IOE5V9539LEX数据手册

厂牌 PDF简要描述 下载
DIODES I/O扩展器 DIODES PI4IOE5V9539LEX PI4IOE5V9539LEX数据手册

PI4IOE5V9539LEX封装设计

查看详情并下载
Symbol
Footprint
3D Model
