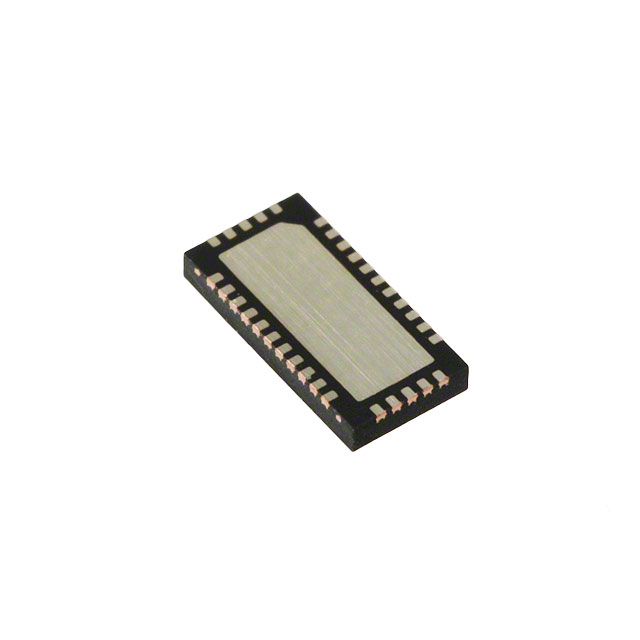

PI4IOE5V96224ZLEX

产品分类: I/O扩展器
厂牌: DIODES
产品描述: 250μA 25mA 25mA I2C,SMBus 24 2.3V 5.5V 1MHz 是 TQFN-306032 贴片安装,黏合安装
供应商型号: PI4IOE5V96224ZLEX
供应商: 国内现货
标准整包数: 3500
DIODES I/O扩展器 PI4IOE5V96224ZLEX

PI4IOE5V96224ZLEX概述

    PI4IOE5V96224: 24-bit I2C-bus I/O Expander

    1. 产品简介


    PI4IOE5V96224 是一款通过两线双向总线(I2C总线)实现远程通用输入/输出扩展的电子元器件。适用于大多数微控制器系列,属于Fast-mode Plus家族成员。这款芯片提供24位远程输入/输出引脚,这些引脚在上电时默认为输入模式,具有高电流驱动能力,能够直接驱动LED。

    2. 技术参数


    - 供电电压范围:2.3V至5.5V
    - I2C总线接口:1 MHz
    - 兼容性:符合I2C总线快速模式和标准模式
    - I/O引脚:5.0V耐压,SDA引脚具有30mA灌电流能力,总封装灌电流能力高达600mA
    - 中断输出:主动低电平开漏输出
    - 静态特性:
    - 低待机电流
    - 64个可编程从地址,使用3个地址引脚选择
    - ESD保护(4kV HBM和1kV CDM)
    - 超过100mA的闩锁测试
    - 热特性:提供在3mm x 6mm TQFN-32封装
    - 动态特性:多种I2C总线模式下的频率和时间参数

    3. 产品特点和优势


    - 宽泛的供电电压范围:2.3V至5.5V,使其适应多种不同的电源环境。
    - 高电流驱动能力:单个I/O引脚的灌电流能力达到25mA,总封装灌电流能力达600mA,可以同时驱动多个LED。
    - 丰富的从地址选择:64个可编程从地址,避免了地址冲突的问题。
    - 快速的中断处理:提供一个快速且可靠的中断机制,提高了系统响应速度。
    - 强大的保护机制:内置ESD保护和闩锁保护,确保长期稳定运行。

    4. 应用案例和使用建议


    - 应用案例:在物联网设备中用于传感器数据的读取和控制信号的发送;智能家居系统中用于状态指示灯的控制。
    - 使用建议:
    - 确保所有I/O引脚在使用前设置为输入状态,以防止过电流。
    - 使用外部限流电阻限制每个I/O的灌电流不超过25mA,总封装不超过600mA。
    - 在读写操作过程中注意数据的设置时间和保持时间,以确保数据的正确传输。

    5. 兼容性和支持


    - 兼容性:PI4IOE5V96224 支持I2C总线标准模式和快速模式,适用于多种微控制器。
    - 支持:厂商提供详细的技术文档、技术支持和售后保障。

    6. 常见问题与解决方案


    - 问题:无法正常复位。
    - 解决方案:确认供电电压已经降至0.2V以下,或使用软件复位命令。
    - 问题:I/O引脚电流过大。
    - 解决方案:检查外部限流电阻的连接和阻值,确保每个I/O引脚的电流不超过25mA。
    - 问题:数据传输错误。
    - 解决方案:检查总线上的信号完整性和噪声情况,确保符合I2C总线规范。

    7. 总结和推荐


    PI4IOE5V96224是一款功能强大且应用广泛的电子元器件,特别适合需要高电流驱动能力和多路I/O扩展的应用场景。其强大的保护机制和灵活的配置选项使其在工业控制和消费电子等领域中具有显著的优势。总体而言,推荐使用此产品以提高系统的可靠性和灵活性。

PI4IOE5V96224ZLEX参数

参数
支持协议 I2C,SMBus
最小工作供电电压 2.3V
灌电流 25mA
最大时钟频率 1MHz
拉电流 25mA
I/O数量 24
中断输出
最大工作供电电压 5.5V
典型供电电流 250μA
通用封装 TQFN-306032
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
