首页  >  产品百科  >  AP1506-33K5G-13

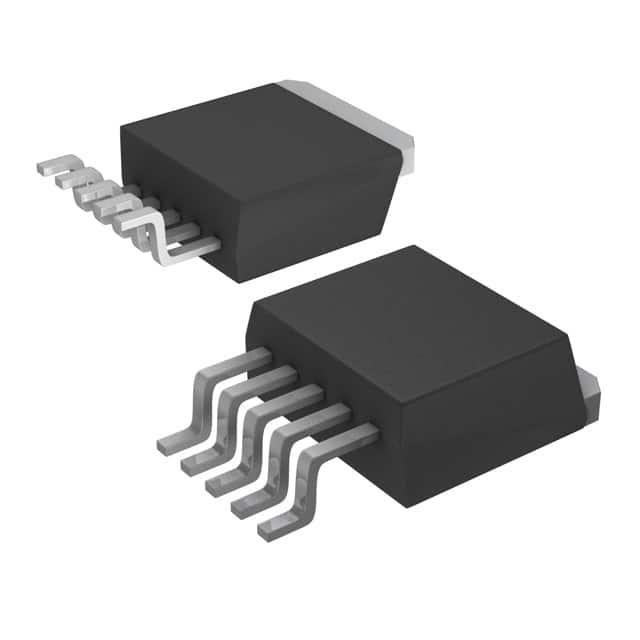

AP1506-33K5G-13

产品分类: DC-DC稳压器
厂牌: DIODES
产品描述: 正,降压 No 150KHz fixed 1 3.3V 3.3V 22V 4.5V TO-263 贴片安装
供应商型号: AP1506-33K5G-13DITR-ND
供应商: Digi-Key
标准整包数: 1
DIODES DC-DC稳压器 AP1506-33K5G-13

AP1506-33K5G-13概述

    # AP1506 150kHz, 3A PWM Buck DC/DC Converter

    产品简介


    AP1506 系列是一款高度集成化的单片 IC,专为降压式 DC/DC 转换器设计。它具备驱动 3A 负载的能力,无需外部功率晶体管。由于减少了外围组件的数量,这使得 PCB 布局更加紧凑,适合高效率的开关稳压器应用。AP1506 的主要功能包括内部补偿、逻辑控制关机功能(进入待机模式)、过温保护(热关断)和过流保护(限流)。此外,其输出电压有固定值(3.3V、5V 和 12V)和可调版本两种选择。AP1506 广泛应用于车载设备、电源模块、正负转换器等领域。

    技术参数


    | 参数 | 规格 |

    | 输出电压 | 固定:3.3V、5V、12V;可调:1.23V 至 18V |
    | 开关频率 | 150kHz ±15% |
    | 工作电压范围 | 4.5V 至 22V |
    | 最大负载电流 | 3A |
    | 保护功能 | 过温保护、限流保护 |
    | 封装形式 | TO263-5、TO220-5 和 TO220-5 (R) |
    | 温度范围 | 工作温度:-40℃ 至 +125℃ |

    产品特点和优势


    独特功能:
    1. 内部集成开关晶体管,简化设计并减少外部元件数量。
    2. 逻辑控制关机功能,支持低功耗待机模式。
    3. 高达 22V 的宽输入电压范围,适应多样化的电源需求。
    优势分析:
    - 高性能稳定性:通过内部补偿电路实现稳定的线性和负载调节。
    - 灵活应用:多种输出电压选项及可调输出模式满足不同设计需求。
    - 紧凑设计:减少外部元件数目,降低整体解决方案的体积和成本,同时提升可靠性。
    - 环境友好:完全符合 RoHS 和无卤素要求,是绿色环保的选择。

    应用案例和使用建议


    典型应用:
    1. 固定输出版本:例如 3.3V、5V、12V,适合简单高效的降压稳压器设计。
    - 示例电路显示外部仅需电感、电容和二极管即可完成完整电路搭建。
    2. 可调输出版本:可通过外接电阻调整输出电压至 1.23V 至 18V 范围内任意值。
    - 示例电路提供详细的电阻匹配公式,方便工程师快速计算所需元件参数。
    使用建议:
    - 设计时应充分考虑散热问题,尤其是大电流工作条件下,建议采用宽铜箔布局或增加散热片。
    - 在可调版本中,若 R2 电阻范围为 1kΩ 至 3kΩ,需根据实际输出电压需求精细配置电阻值。
    - 搭配外部肖特基二极管(如 B340LA 或 B340LB)以减少导通压降,提高整体效率。

    兼容性和支持


    兼容性:
    - AP1506 可直接与常见的电感器、电容器和其他二极管元件搭配使用,适用于大多数工业级应用场景。
    - 支持标准封装,易于替换现有系统中的同类芯片。
    厂商支持:
    Diodes Incorporated 提供全面的技术支持文档及详尽的产品说明。此外,公司网站还提供了完整的参考设计与封装图纸下载服务,帮助用户快速导入设计流程。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机后输出电压偏低 | 检查反馈回路连接是否正确,重新校准电阻网络。 |
    | 工作温度过高 | 增加散热面积或更换高效能散热片。 |
    | 输出电流不足 | 检查电感量是否适当,增大电感容量。 |

    总结和推荐


    AP1506 是一款性能优异、高度集成的降压 DC/DC 转换器,非常适合需要高效率、小型化设计的应用场景。其突出的集成度、宽范围输入电压、良好的负载调节能力以及多功能保护机制使其在市场上具有强大的竞争力。对于需要紧凑型降压解决方案的设计者来说,AP1506 是一个值得信赖的选择。强烈推荐在各类降压电路中优先选用这款产品!

AP1506-33K5G-13参数

参数
输出类型 fixed
最小输出电压 3.3V
最大输出电压 3.3V
开关频率 150KHz
功能 Buck
拓扑 正,降压
最大输入电压 22V
最小输入电压 4.5V
同步整流器 No
输出数量 1
10.54mm(Max)
9.65mm(Max)
4.85mm(Max)
通用封装 TO-263
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

AP1506-33K5G-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP1506-33K5G-13数据手册

厂牌 PDF简要描述 下载
DIODES DC-DC稳压器 DIODES AP1506-33K5G-13 AP1506-33K5G-13数据手册

AP1506-33K5G-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
