ZXLD1615QET5TA

产品分类: DC-DC稳压器
厂牌: DIODES
产品描述: Boost,Flyback,SEPIC No Up~1MHz Adjustable 1 28V 2.5V 5.5V 2.5V TSOT-25 贴片安装,黏合安装 2.9mm(长度)*1.6mm(宽度)
供应商型号: ZXLD1615QET5TA
供应商: 国内现货
标准整包数: 3000

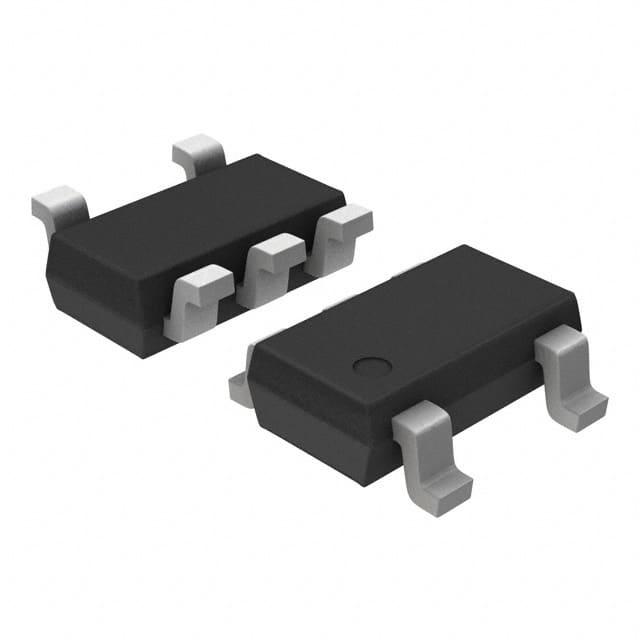

DIODES DC-DC稳压器 ZXLD1615QET5TA

ZXLD1615QET5TA概述

    ZXLD1615Q: Automotive Compliant LCD Bias Generator Boost Converter

    1. 产品简介


    ZXLD1615Q 是一款由Diodes Incorporated生产的Pulse Frequency Modulation(PFM)感应式升压转换器,专为提供高达28V的输出电压而设计,输入电压范围为2.5V至5.5V。这款器件集成了输出开关和峰值电流检测电阻,能够提供最高可达10mA的输出电流。在更低的输出电压下,它能提供更高的电流。
    该器件广泛应用于汽车LCD面板及其他需要高压输出的应用场景。

    2. 技术参数


    以下是ZXLD1615Q的主要技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压 | 2.5 | - | 5.5 | V |
    | 输出电压 | 0 | - | 28 | V |
    | 开关频率 | - | 600 | 1,000 | kHz |
    | 静态电流(输出关闭) | - | <10 | 100 | nA |
    | 静态电流(输出不切换) | - | 60 | 100 | µA |
    | 漏电流 | - | - | 1 | µA |
    | 最高工作温度 | -40 | - | 85 | °C |
    | 最高结温 | - | - | 125 | °C |

    3. 产品特点和优势


    - 内部PWM滤波器:允许调整输出电压。
    - 高效率:典型值达到85%。
    - 宽输入电压范围:2.5V至5.5V。
    - 低静态电流:输出关闭时仅为60μA。
    - 低外部元件数量:便于设计紧凑的电路板。
    - 完全无铅且符合RoHS标准:环保材料。
    - 支持AEC-Q100认证:适用于汽车级应用。

    4. 应用案例和使用建议


    ZXLD1615Q 主要应用于汽车LCD面板中,用于生成所需的偏置电压。其典型应用电路如下图所示:
    ```
    VIN > [Capacitor] > VIN Pin
    |
    LX Pin
    |
    FB Pin
    |
    GND
    ```
    使用建议:
    - 确保输入电容足够大以平滑输入电压,建议最小值为4.7μF。
    - 选择合适的电感值(建议6.8μH到22μH),注意保持电感值在一定范围内以避免限制输出功率。
    - 使用快速低电容的肖特基二极管作为整流器,如DFLS140LQ或DFLS160LQ。

    5. 兼容性和支持


    - 兼容性:ZXLD1615Q 可与其他Diodes Incorporated的产品无缝集成,适合与现有的汽车电子系统兼容。
    - 支持:制造商提供详尽的技术文档和支持,确保用户可以充分利用其特性并进行故障排除。

    6. 常见问题与解决方案


    1. 问题:如何调整输出电压?
    - 解决方案:通过外部电阻网络(R1 和 R2)设置输出电压。具体公式可参考数据手册,根据所需输出电压调整电阻值。
    2. 问题:如何减少输出电压纹波?
    - 解决方案:可以在R2并联一个小陶瓷电容(例如4.7pF)以降低输出电压纹波。

    7. 总结和推荐


    总结:
    ZXLD1615Q是一款高效、高精度的汽车级LCD偏置生成器,具备多种应用场景,包括但不限于汽车仪表盘、显示单元和其他需要高压输出的应用。其宽泛的工作电压范围和高效率使其在许多环境中表现出色。
    推荐:
    强烈推荐ZXLD1615Q给那些寻求高性能、可靠性和灵活性的工程师和设计师。其易用性和广泛的适用性使其成为市场上同类产品的强有力竞争者。

ZXLD1615QET5TA参数

参数
输出类型 Adjustable
最小输出电压 2.5V
开关频率 Up~1MHz
最大输入电压 5.5V
最大输出电压 28V
功能 Step-Up,Step-Up/Step-Down
输出数量 1
最小输入电压 2.5V
同步整流器 No
拓扑 Boost,Flyback,SEPIC
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 TSOT-25
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZXLD1615QET5TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXLD1615QET5TA数据手册

厂牌 PDF简要描述 下载
DIODES DC-DC稳压器 DIODES ZXLD1615QET5TA ZXLD1615QET5TA数据手册

ZXLD1615QET5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 5.3811
5000+ ¥ 5.0723
8000+ ¥ 4.9841
12000+ ¥ 4.94
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:2500
合计: ¥ 13452.75
