AP64200QSP-13

产品分类: DC-DC稳压器
厂牌: DIODES
产品描述: Buck Yes 500.1MHz~2.2MHz Adjustable 1 40V 800mV 40V 3.8V SO-8EP 贴片安装,黏合安装
供应商型号: AP64200QSP-13
供应商: 国内现货
标准整包数: 4000

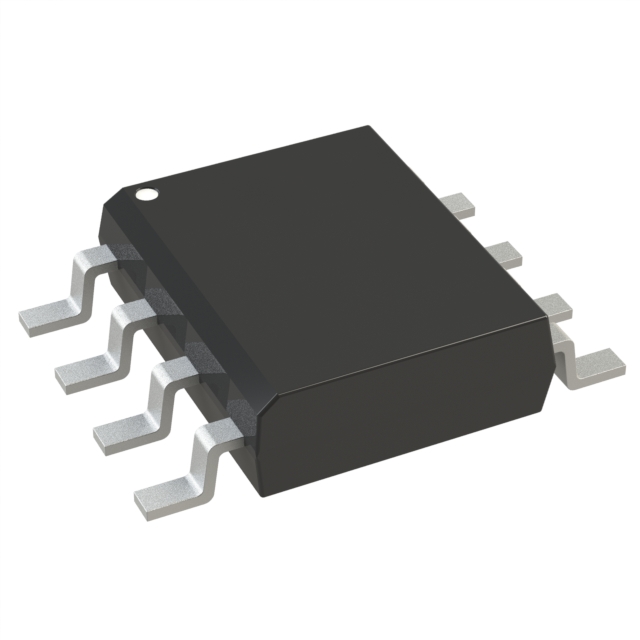

DIODES DC-DC稳压器 AP64200QSP-13

AP64200QSP-13概述

    AP64200Q 技术手册概述

    1. 产品简介


    AP64200Q 是一款由Diodes公司设计生产的汽车级(AEC-Q100认证)同步降压转换器。该器件具备宽输入电压范围(3.8V至40V),能够提供高达2A的连续输出电流。它的主要功能是在车载电子系统中提供高效、可靠的DC-DC电源转换,适用于各种汽车应用。

    2. 技术参数


    - 输入电压范围: 3.8V 至 40V
    - 输出电压范围: 0.8V 至 输入电压
    - 输出电流: 2A(连续)
    - 开关频率: 100kHz 至 2.2MHz(可调)
    - 封装形式: SO-8EP
    - MOSFET 参数: 高侧 150mΩ, 低侧 80mΩ
    - 工作效率: 在轻载条件下(5mA)可达88%
    - 保护功能: 包括过压保护(OVP)、欠压锁存(UVLO)、峰值电流限制和热关断

    3. 产品特点和优势


    - 高性能: 采用同步整流技术,有效提升效率。
    - 高可靠性: 符合AEC-Q100标准,适用于汽车应用。
    - 低电磁干扰: 采用专有门极驱动方案,减少高频辐射电磁干扰。
    - 环境友好: 完全无铅且符合RoHS标准。
    - 精准控制: 具备软启动功能,防止启动时的电压超调。

    4. 应用案例和使用建议


    AP64200Q 可广泛应用于汽车电源系统、娱乐信息系统、仪表盘、远程通信、照明控制及高级驾驶辅助系统(ADAS)。在实际使用过程中,为了提高系统的稳定性和效率,应确保输入电容选择合适,并合理设置外部电阻以调整开关频率。在汽车应用中,尤其是在多电源轨同时启动时,可以通过外部电容对EN引脚进行延时控制,从而实现分步启动,减少输入浪涌电流。

    5. 兼容性和支持


    AP64200Q 具备良好的外部兼容性,可以方便地与不同电压等级的电源配合使用。此外,制造商提供了详尽的技术支持文档和售后服务,帮助客户解决在产品使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:无法启动设备
    - 解决方法:检查输入电压是否在指定范围内;确认EN引脚已正确连接,电压是否达到逻辑高电平。
    - 问题:输出电压不稳定
    - 解决方法:检查输出电容值是否匹配要求;确认反馈回路配置正确。
    - 问题:设备过热
    - 解决方法:确保良好的散热设计,如增加散热片或提高PCB的接地面积。

    7. 总结和推荐


    总体而言,AP64200Q 是一款高效、可靠且适用于汽车电子系统的同步降压转换器。凭借其卓越的性能、灵活的配置选项和严格的质量保证,该器件非常适合作为汽车应用中电源管理的核心组件。无论是从性能指标还是成本效益来看,AP64200Q 都是一款值得推荐的产品。

AP64200QSP-13参数

参数
开关频率 500.1MHz~2.2MHz
输出数量 1
最小输出电压 800mV
同步整流器 Yes
最小输入电压 3.8V
最大输入电压 40V
输出类型 Adjustable
最大输出电压 40V
功能 Step-Down
拓扑 Buck
通用封装 SO-8EP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AP64200QSP-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP64200QSP-13数据手册

厂牌 PDF简要描述 下载
DIODES DC-DC稳压器 DIODES AP64200QSP-13 AP64200QSP-13数据手册

AP64200QSP-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 6.9499
5000+ ¥ 6.5511
8000+ ¥ 6.4372
12000+ ¥ 6.3802
库存: 40000
起订量: 4000 增量: 4000
交货地:
最小起订量为:2500
合计: ¥ 17374.75
