410-294-B

产品分类: DC-DC稳压器
厂牌: DIGILENT
产品描述: Digilent DCDC转换器, PowerBRICK系列, 4.5 → 5.5 V 直流输入, ±3.3V 直流输出, 2.2W
供应商型号: ET-2523092
供应商: 海外现货
标准整包数: 1

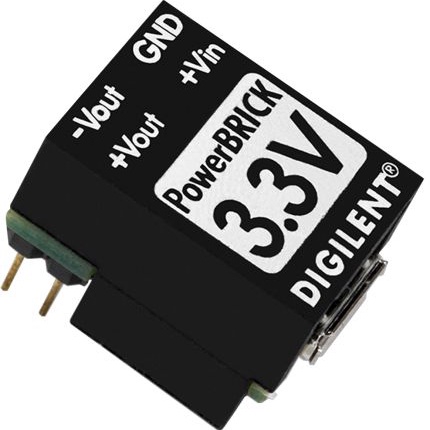

DIGILENT DC-DC稳压器 410-294-B

410-294-B概述

    PowerBRICK 参考手册

    产品简介


    PowerBRICK 是一款旨在配合面包板使用的分轨电源模块。它能够将单一的5V USB电压转化为正负电压输出,具有多种电压输出选项:PowerBRICK 3.3(±3.3V)、PowerBRICK 5(±5V)、PowerBRICK 9(±9V)和 PowerBRICK 12(±12V)。这款模块在电路设计和实验环境中非常实用,可以为各种模拟和数字电路提供稳定的电源。

    技术参数


    - 输入电压:可通过USB连接器或+Vin引脚头提供。USB连接器仅作为电压输入源,而引脚头可用于输入或输出。
    - 输出能力:
    - PowerBRICK 3.3:-Vout = -3.43V 至 -3.16V,最大输出电流为-320mA,最大电容负载为47μF;Vout = 3.16V 至 3.43V,最大输出电流为350mA,最大电容负载为22μF。
    - PowerBRICK 5:-Vout = -5.2V 至 -4.8V,最大输出电流为-200mA,最大电容负载为47μF;Vout = 4.8V 至 5.2V,最大输出电流为250mA,最大电容负载为22μF。
    - PowerBRICK 9:-Vout = -9.36V 至 -8.64V,最大输出电流为130mA,最大电容负载为47μF;Vout = 8.64V 至 9.36V,最大输出电流为130mA,最大电容负载为22μF。
    - PowerBRICK 12:-Vout = -12.48V 至 -11.52V,最大输出电流为100mA,最大电容负载为47μF;Vout = 11.52V 至 12.48V,最大输出电流为100mA,最大电容负载为22μF。

    产品特点和优势


    - 高效率转换:能够在单个5V USB输入下产生±电压,适合多种电路需求。
    - 灵活的供电方式:可通过USB或外部输入引脚头进行供电。
    - 可靠的电流和电容负载限制:在不同输出电压下有明确的最大电流和电容负载限制,确保使用安全。

    应用案例和使用建议


    - 应用案例:PowerBRICK 在模拟电路和电源实验中表现优异,例如可为传感器提供稳定电源,或为复杂信号处理电路提供必要的电压。
    - 使用建议:在使用时应注意每个模块的输入和输出电压范围,避免超负荷使用。尽量单独供电以实现最大输出功率,避免因链式连接导致的输入电流限制。

    兼容性和支持


    - 兼容性:PowerBRICK 支持通过USB或外部引脚头供电,适用于大多数需要分轨电源的电子项目。
    - 支持和服务:Digilent公司提供详尽的技术文档和支持服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题1:输入电压不足导致输出不稳定。
    - 解决方案:检查输入电源是否达到最低电压要求(4.5V),并确保连接稳固。
    - 问题2:输出电流过载。
    - 解决方案:确保连接的电路负载不超过模块的最大电流限制,并考虑增加额外保护措施如限流电阻。
    - 问题3:电源输出不准确。
    - 解决方案:检查所有接线是否正确连接,并尝试独立供电每个模块以获得最佳性能。

    总结和推荐


    总体而言,PowerBRICK 是一款高效、可靠且多功能的电源模块,适用于各种模拟和数字电路的设计和实验。其独特的分轨供电能力和广泛的应用场景使其在市场上具有很高的竞争力。建议在需要稳定分轨电源的项目中优先考虑使用PowerBRICK。
    这篇文章总结了PowerBRICK的主要特性和优势,详细列出了其技术参数,并提供了实用的应用建议和解决方案。希望对您的使用有所帮助。

410-294-B参数

参数 值
同步整流器 -
最大输入电压 5.5V
开关频率 -
输出数量 2
最小输出电压 3.16V
最大输出电压 3.3V
功能 -
输出类型 Fixed
拓扑 -
最小输入电压 4.5V
安装方式 板安装,通孔安装
零件状态 在售
包装方式 散装

410-294-B厂商介绍

Digilent是Emerson旗下的工程开发与教育硬件品牌,提供FPGA开发板、数据采集和测试测量设备及配套软件。其产品用于电子设计、科研、教学和原型验证。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 DIGILENT 相关型号,如 410-300、JTAG-HS2、410-321、6002-410-021 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

410-294-B数据手册

厂牌 PDF简要描述 下载
DIGILENT DC-DC稳压器 DIGILENT 410-294-B 410-294-B数据手册

410-294-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
