410-294-A

产品分类: DC-DC稳压器
厂牌: DIGILENT
产品描述: Digilent DCDC转换器, PowerBRICK系列, 4.5 → 5.5 V 直流输入, ±5V 直流输出, 2.2W
供应商型号: 1346468
供应商: 海外现货
标准整包数: 1

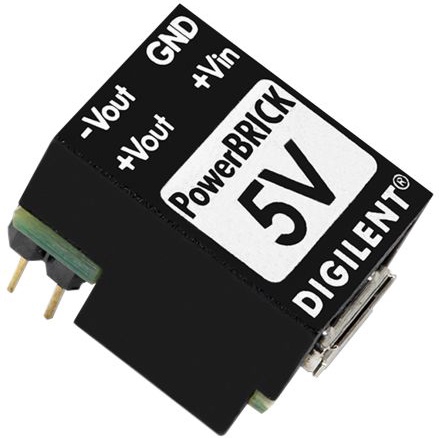

DIGILENT DC-DC稳压器 410-294-A

410-294-A概述

    # PowerBRICK 电子元器件产品技术手册

    产品简介


    PowerBRICK 是一种分立式电源模块,专为面包板设计。它能够从单一 5V USB 电压源产生正负电压输出,适用于多种电子设备和电路。根据不同的型号,PowerBRICK 提供了多种电压输出选项,包括 PowerBRICK 3.3(±3.3V)、PowerBRICK 5(±5V)、PowerBRICK 9(±9V)以及 PowerBRICK 12(±12V)。这些电源模块可以方便地接入电路,提供稳定可靠的双极性电源,适合实验室研究、教育实验及小型电子项目的开发。

    技术参数


    输入电压
    - 输入电压范围:4.5V 至 5.5V
    - 输入来源:USB 连接器或 +Vin 引脚头
    输出电压及电流
    - PowerBRICK 3.3:
    - -Vout 范围:-3.43V 至 -3.16V
    - 最大输出电流:-320mA
    - +Vout 范围:3.16V 至 3.43V
    - 最大输出电流:350mA
    - PowerBRICK 5:
    - -Vout 范围:-5.2V 至 -4.8V
    - 最大输出电流:-200mA
    - +Vout 范围:4.8V 至 5.2V
    - 最大输出电流:250mA
    - PowerBRICK 9:
    - -Vout 范围:-9.36V 至 -8.64V
    - 最大输出电流:130mA
    - +Vout 范围:8.64V 至 9.36V
    - 最大输出电流:130mA
    - PowerBRICK 12:
    - -Vout 范围:-12.48V 至 -11.52V
    - 最大输出电流:100mA
    - +Vout 范围:11.52V 至 12.48V
    - 最大输出电流:100mA
    容性负载
    - PowerBRICK 3.3:
    - -Vout 容性负载:47uF
    - +Vout 容性负载:22uF
    - PowerBRICK 5:
    - -Vout 容性负载:47uF
    - +Vout 容性负载:22uF
    - PowerBRICK 9:
    - -Vout 容性负载:47uF
    - +Vout 容性负载:22uF
    - PowerBRICK 12:
    - -Vout 容性负载:47uF
    - +Vout 容性负载:22uF

    产品特点和优势


    PowerBRICK 作为一款高集成度的电源模块,具有以下特点和优势:
    - 紧凑设计:体积小巧,便于安装和使用。
    - 双极性输出:能够同时提供正负电压,满足各种电路需求。
    - USB 接口:通过常见的 USB 连接器供电,方便快捷。
    - 多型号选择:多种输出电压可选,覆盖常用电压范围,适应不同应用需求。
    - 稳定性高:输出电压波动小,可靠性强。

    应用案例和使用建议


    应用案例
    - 实验室研究:可用于电源供应单元测试和电路验证。
    - 教育实验:适合作为电子工程课程的教学辅助工具。
    - 小型项目:适合用于个人 DIY 项目和小型电子产品开发。
    使用建议
    - 避免过载:在连接负载时,确保负载不超过最大容性负载值。
    - 散热措施:在高电流输出情况下,考虑加装散热装置以防止模块过热。
    - 独立供电:每个 PowerBRICK 最好单独供电,以保证最佳性能和安全。

    兼容性和支持


    PowerBRICK 模块可以通过 USB 连接器或 +Vin 引脚头与其他电源设备串联使用,以增加总输出功率。Digilent 公司提供了详尽的技术支持文档,用户可通过其官方网站获取相关资料和支持。

    常见问题与解决方案


    1. 问题:无法正常启动
    - 解决办法:检查输入电压是否符合要求(4.5V 至 5.5V),并确认连接正确无误。
    2. 问题:输出电压不稳定
    - 解决办法:重新校准负载,减少外部干扰,并确保散热良好。
    3. 问题:发热严重
    - 解决办法:减少输出电流,或增加外部散热措施如散热片或风扇。

    总结和推荐


    总体来看,PowerBRICK 是一款设计精良、实用性强的电源模块,具有广泛的适用性和出色的性能表现。无论是在实验室、教育环境还是 DIY 项目中,PowerBRICK 都能发挥重要作用。我们强烈推荐使用这款产品来提升您的电子项目体验。

410-294-A参数

参数
输出类型 Fixed
最大输出电压 5V
最大输入电压 5.5V
最小输出电压 4.8V
同步整流器 -
开关频率 -
最小输入电压 4.5V
拓扑 -
功能 -
输出数量 2
安装方式 板安装,通孔安装
零件状态 在售
包装方式 散装

410-294-A厂商介绍

DIGILENT公司是一家全球领先的电子设计自动化(EDA)工具和硬件平台供应商,专注于为教育和工业市场提供创新的解决方案。公司总部位于美国华盛顿州,拥有一支由经验丰富的工程师和教育专家组成的团队。

DIGILENT主营产品主要分为以下几类:
1. 开发板:包括基于FPGA和SoC的开发板,如Nexys系列、Basys系列等,广泛应用于电子设计、原型开发和教学。
2. 软件工具:提供Vivado、PYNQ等设计软件,支持用户进行硬件设计和软件开发。
3. 教育套件:针对不同层次的教育需求,提供从基础到高级的电子设计和编程套件。

DIGILENT的优势在于:
1. 创新性:公司不断推出新的产品和技术,以满足市场和教育需求的变化。
2. 易用性:产品和工具设计简洁直观,易于上手,特别适合教育和初学者。
3. 可扩展性:开发板和套件具有良好的可扩展性,可以根据项目需求进行定制和扩展。
4. 社区支持:DIGILENT拥有活跃的在线社区,提供丰富的教程、案例和技术支持,帮助用户解决问题和分享经验。

410-294-A数据手册

厂牌 PDF简要描述 下载
DIGILENT DC-DC稳压器 DIGILENT 410-294-A 410-294-A数据手册

410-294-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
