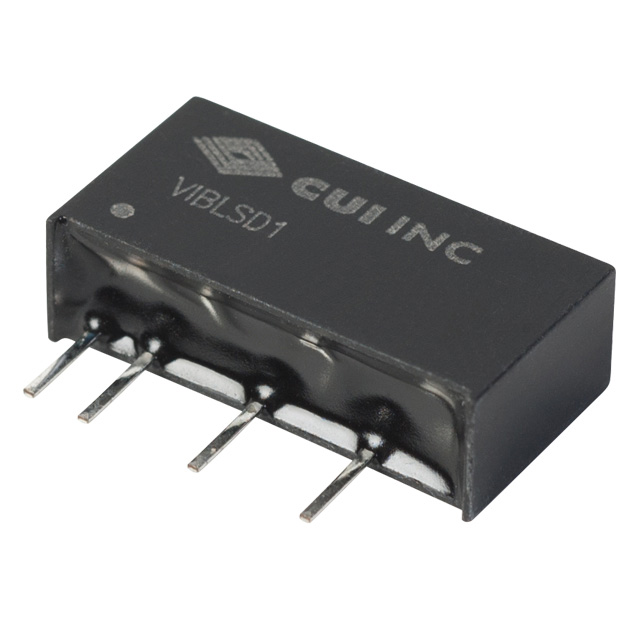

VIBLSD1-S5-S5-SIP

产品分类: DC-DC稳压器
厂牌: CUI
产品描述: 100KHz Fixed 1 5V 5.25V 4.75V SIP 通孔安装 19.6mm*6mm*10.2mm
供应商型号: UA-VIBLSD1-S5-S5-SIP
供应商: 海外现货
标准整包数: 25
CUI DC-DC稳压器 VIBLSD1-S5-S5-SIP

VIBLSD1-S5-S5-SIP概述


    产品简介


    产品名称: VIBLSD1-SIP系列 DC-DC转换器
    基本介绍: VIBLSD1-SIP系列是一款隔离式DC-DC转换器,提供单路输出电源。这些转换器采用标准的4针单列直插式封装(SIP),适用于多种工业应用场景。每款产品均具有良好的电气特性,确保高效、可靠地运行。

    技术参数


    | 型号 | 输入电压范围(Vdc) | 输出电压(Vdc) | 输出电流(mA) | 输出功率(W) | 纹波(mVp-p) | 效率(%) |
    ||
    | VIBLSD1-S5-S5-SIP | 4.75 ~ 5.25 | 5 | 200 | 1 | 20 | 67 |
    | VIBLSD1-S5-S9-SIP | 4.75 ~ 5.25 | 9 | 111 | 1 | 20 | 70 |
    | VIBLSD1-S5-S12-SIP| 4.75 ~ 5.25 | 12 | 83 | 1 | 20 | 71 |
    | ... | ... | ... | ... | ... | ... | ... |
    此外,这些转换器还具有以下电气参数:
    - 输入电压范围:根据不同的输入电压型号而异。
    - 输出电压精度:±3%。
    - 开关频率:120~300 kHz。
    - 温度系数:±0.03%/°C。
    - 隔离电压:最大1000 Vdc。

    产品特点和优势


    VIBLSD1-SIP系列 DC-DC转换器具备多个独特的功能和优势,使其在工业应用中表现出色:
    1. 高效率: 转换器的效率最高可达75%,这对于节能设计至关重要。
    2. 宽温度范围: 在-40°C到85°C之间都能正常工作,适合各种恶劣环境。
    3. 标准化封装: 标准化的4针SIP封装,便于集成和安装。
    4. 高隔离电压: 最大隔离电压达到1000 Vdc,增强了系统的安全性和可靠性。

    应用案例和使用建议


    VIBLSD1-SIP系列 DC-DC转换器广泛应用于通信设备、工业自动化控制系统、医疗设备等领域。例如,在通信设备中,它们可以为各个模块提供稳定的直流电源;在工业自动化系统中,它们可以作为电源隔离单元,提高系统的稳定性和安全性。
    使用建议:
    1. 保证最小负载: 使用时确保最小输出负载不低于10%,以避免输出纹波过大,影响整体效率和可靠性。
    2. 保护电路: 增加自恢复保险丝或断路器,以防过载或短路。
    3. 滤波电路: 在DC/DC输出端和输入端添加适当的电容和电感,以减少噪声和纹波。

    兼容性和支持


    VIBLSD1-SIP系列 DC-DC转换器可与其他电子元件兼容,具体请参考制造商提供的详细兼容性信息。CUI公司为其产品提供了两年有限保修,且随时准备提供技术支持和维护服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出纹波过大 | 检查输出负载是否低于最小负载要求,增加适当电阻。 |
    | 过载时系统故障 | 增加自恢复保险丝或断路器。 |
    | 启动困难 | 检查电容值,调整为合适大小。 |

    总结和推荐


    总体来看,VIBLSD1-SIP系列 DC-DC转换器在性能、耐用性和适用性方面表现优异。特别是其高效率、宽温度范围和高隔离电压使其在众多应用场景中展现出强大的竞争力。因此,我强烈推荐该系列产品用于需要高可靠性和良好性能的场合。

VIBLSD1-S5-S5-SIP参数

参数
功能 -
最大输出电压 5V
最小输出电压 -
输出数量 1
拓扑 -
同步整流器 -
开关频率 100KHz
输出类型 Fixed
最大输入电压 5.25V
最小输入电压 4.75V
长*宽*高 19.6mm*6mm*10.2mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

VIBLSD1-S5-S5-SIP厂商介绍

CUI公司是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电源和信号处理解决方案。公司的产品线涵盖了电源管理、信号处理、音频、接口和传感器等类别。

主营产品分类包括:
1. 电源管理:包括AC/DC电源转换器、DC/DC转换器、电池充电器等。
2. 信号处理:包括放大器、滤波器、传感器接口等。
3. 音频:包括音频放大器、音频接口、耳机放大器等。
4. 接口:包括USB、RS-232、RS-485等通信接口。
5. 传感器:包括压力、温度、湿度等传感器。

应用领域广泛,包括工业自动化、医疗设备、通信、消费电子、汽车电子等。

CUI的优势在于:
1. 技术创新:持续投入研发,提供高性能、高可靠性的产品。
2. 定制服务:根据客户需求提供定制化解决方案。
3. 全球布局:在全球设有多个研发中心和生产基地,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的一致性和可靠性。

VIBLSD1-S5-S5-SIP数据手册

厂牌 PDF简要描述 下载
CUI DC-DC稳压器 CUI VIBLSD1-S5-S5-SIP VIBLSD1-S5-S5-SIP数据手册

VIBLSD1-S5-S5-SIP封装设计

查看详情并下载
Symbol
Footprint
3D Model
